Wzmacniacz na lampie GU-32 i 6Ż1P o pięknym brzmieniu.

[Kuba83]

Witam!

Chciałbym zaprezentować swoją wariację tego schematu wzmacniacza, który został wykonany na podwójnej lampie, tetrodzie nadawczej GU-32 i dwóch 6Ż1P-EV, odpowiednikach 6J1 czy też EF95.

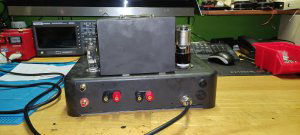

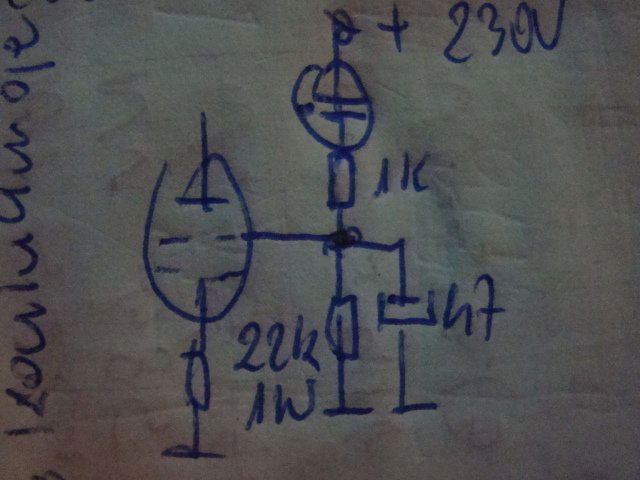

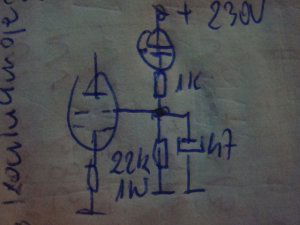

Moja korekta tyczy się zasilania siatki drugiej....napięcie jest stabilizowane przez neonówkę stabiliwolt SG3S, która dodatkowo przy większej głośności błyska neonowym światłem.

Zaczęło się od zakupu 8 sztuk nowych lamp GU-32, to lampa nadawcza VHF, mniej więcej podwójna 6V6, aczkolwiek mniejsza moc admisyjna anod i tu trzeba uważać, u mnie spadek na Rk wynosi 13V przy Ua=250V i Us2 około 150V, punkt pracy nie ma działania, które by sprzyjało niszczeniu lampy przez przekroczenie prądu anod lampy.

Schemat to popularna, chińska koncepcja, oferowana jako KIT na Ebay

http://www.r-type.org/articles/art-261.htm

Oraz link do moich "bojów" z tą, niby bezużyteczną w audio, lampą.

https://www.forum-trioda.pl/viewtopic.php?t=40302

Zmiany są w postaci zmiany sposobu zasilania siatki drugiej GU-32.

Zastosowałem, tanią jak barszcz(5zł), neonówkę stabilizującą SG3S.

Lamp GU-32 kupiłem 8 ale po dostawie były 2 dobre a reszta do reklamacji, po interwencji doszło 6 sprawnych lamp, nie rosyjskich(UNITRA-LAMINA)

Zamiast 6J1 dałem tenie, rosyjskie 6Ż1P-EV, czyli militarne.

Transformator sieciowy to Sizei TE84/148 z nieudanego wzmacniacza, transformatory wyjściowe to, kiedyś stosowane w magnetofonach ZK120/140, trafa TG2-20-666, mniej więcej 100zł za parę(kupiłem 2 pary)

Rezystor katodowy to 2 równolegle połączone, rezystory 680Ω 9W, równolegle elektrolit 330µF 35V.

Zasilacz to 4x47µF 450V, pomiędzy nimi rezystory 100Ω i 1kΩ, takie z 7W, pomiędzy każdą sekcją a masę dolutowane 220k 1W, które błyskawiczne rozładowują kondensatory, chroniąc przed porażeniem prądem.

Mostek prostowniczy 1A 1000V

Opóźnione załączanie napięcia anodowego realizowane przez próżniowy przekaźnik bimetalowy XT45A, oczywiście jest też gasik łuku(gotowy moduł)

Są kontrolki, w tej roli zwykłe, przemysłowe kontrolki neonowe, każda z rezystorem 3,3kΩ, by nie nadawały się na śmietnik po pół roku.

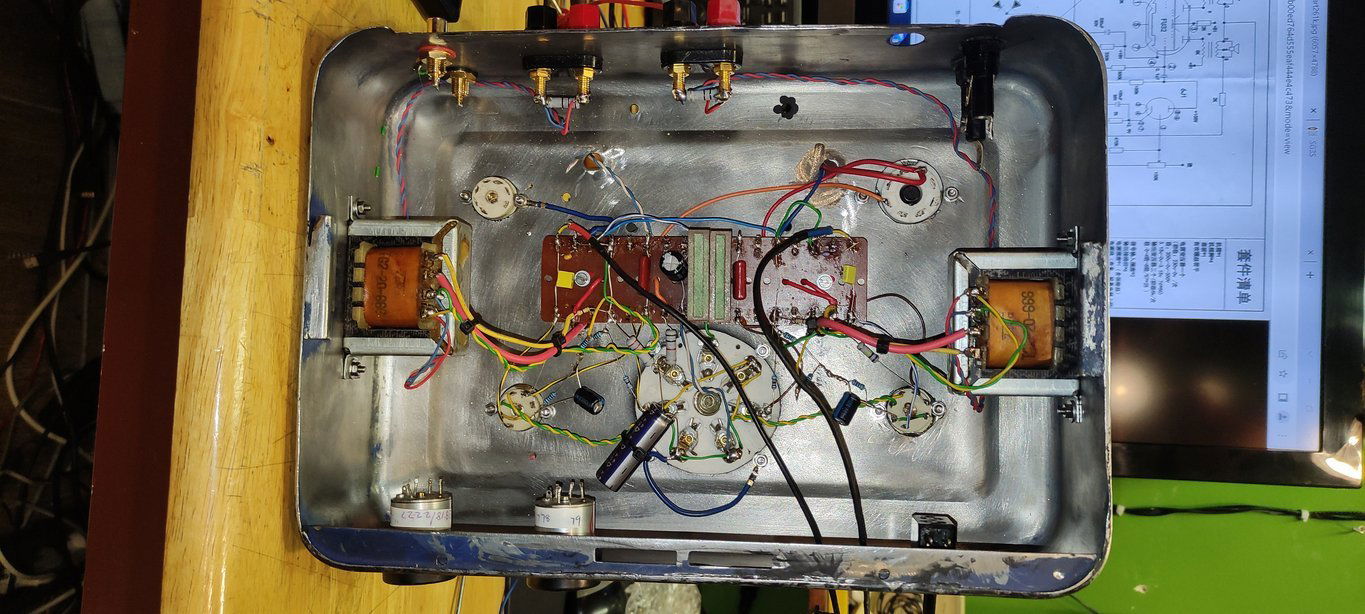

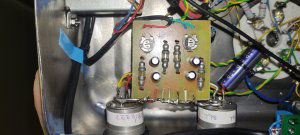

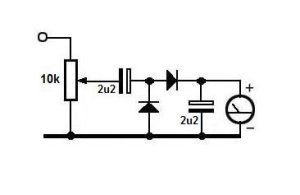

Montaż na listwie łączówkowej i przestrzenny, sterowanie wskaźników wysterowania pasywne, diody rosyjskie ostrzowe(nie jestem zwolennikiem Schottky w takich układach, a krzemowe diody mają 2 razy większy spadek napięcia- krzem 0,6V vs german 0,2V)

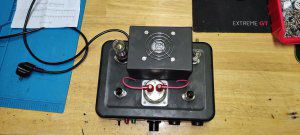

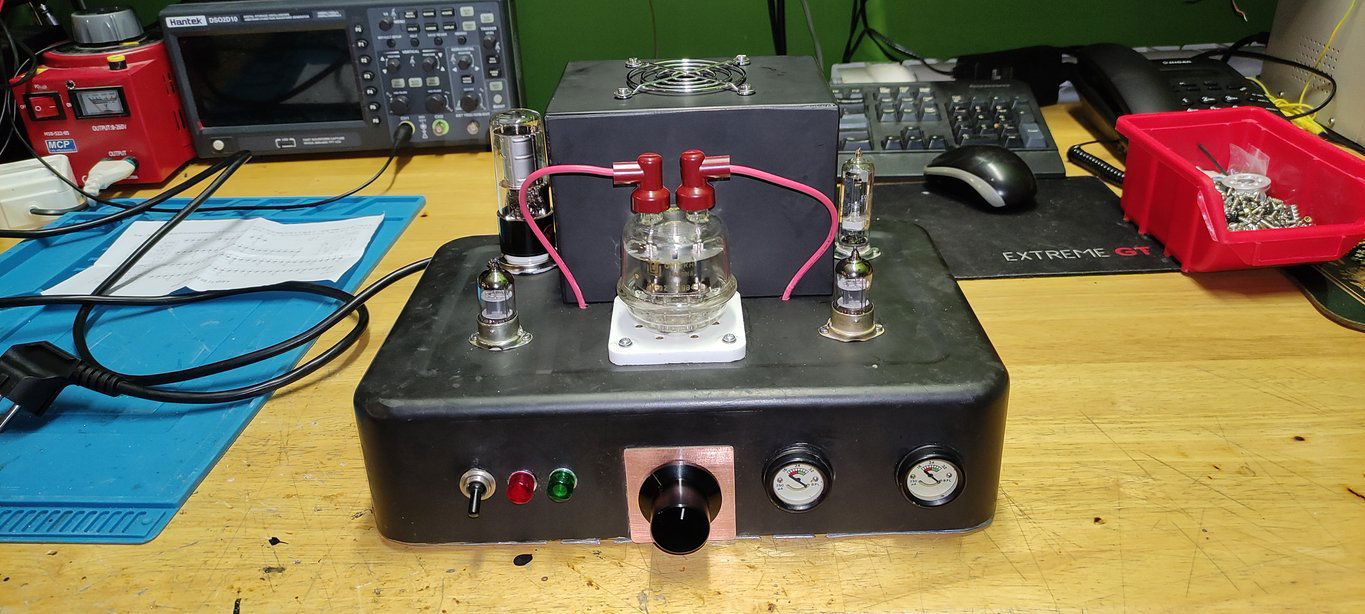

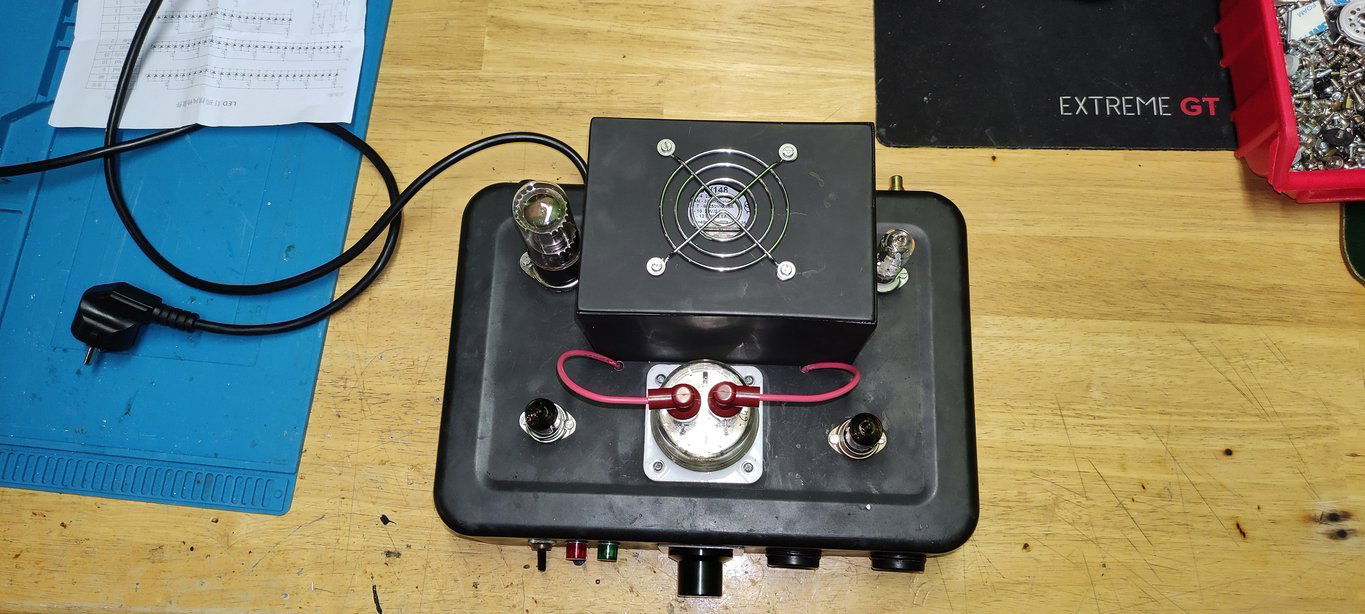

Obudowa z tandetnej kasetki "pancernej ", malowane farbą do pieców.

Obudowa transformatora z laminatu FR-4, płytki zostały zlutowane a potem oszlifowane na mokro papierem ściernym i pomalowane.

Potencjometr to niebieski ALPS.

Jak gra ten wzmacniacz?

Ograniczeniem są kiepskie transformatory głośnikowe, przez co pasmo w granicach 70Hz-16kHz, mocy jest około 2W na kanał.

Nie w ogóle przydźwięku sieci, nic się nie pali nie psuje.

Koszty....no ja nie liczę, bo korzystam z rozbiórki, zapasów wojskowych, na przykład zastosowane tu mierniki, to.... lotnicze wskaźniki ładowania akumulatora w samolocie.

Po nowym roku powstanie kolejny wzmacniacz, tym razem Push-Pull, o mocy około 7-10W, na razie brak mi kasy na transformatory wyjściowe, obudowę już mam.









Edytowano Listopad 28, 2023 przez Kuba83

[Kuba83]

Witam!

Układ zaliczył awarię....spalił się mostek prostowniczy, poszedł z tylko sobie znanej przyczyny, bo pobierane było 0,15A przy 250V, jałowo 360V, był na 800V a i tak padł, raczej był zwykłym bublem,

Założyłem 10A 1000V, bo nie miałem innego, dostając kopa AC z transformatora, potem mi lewa ręka drętwiała przez dwa dni.

A poza tym incydentem, to cały czas mi gra na biurku, również w tym momencie,

Teraz zabieram się za Push-Pull na GU-32, jutro transformatory głośnikowe dojdą do Paczkomatu.

Ale prace dopiero po Nowym Roku,

Wesołych Świąt i Do Siego Roku!🌲🍾🧨

[ethanak]

No bo kto daje jakieś mostki do takiego wzmacniacza... czemu nie uczciwa lampa?

[Kuba83]

Dnia 19.12.2023 o 21:30, ethanak napisał:

No bo kto daje jakieś mostki do takiego wzmacniacza... czemu nie uczciwa lampa?

Witam!

Nie dałem lampy prostowniczej.....trafo nie ma uzwojenia dedykowanego do żarzenia lampy, Poza tym taka, rosyjska 5C4S zeżre 2A przy 5V, EZ81 z kolei podobnie tyle, że przy 6,3V, jest jeszcze do tego cholernie droga.

Jeszcze są wynalazki typu EY82 ale nie wpadłem na ten pomysł, druga sprawa to prostowanie jednopołówkowe i duże tętnienia , a kenotrony nie lubią  dużych pojemności zaraz za lampą...."skórka za wyprawkę" to jest.
