Problemy z GPIO na Raspberry Pi 4b


Igus

Pomocna odpowiedź

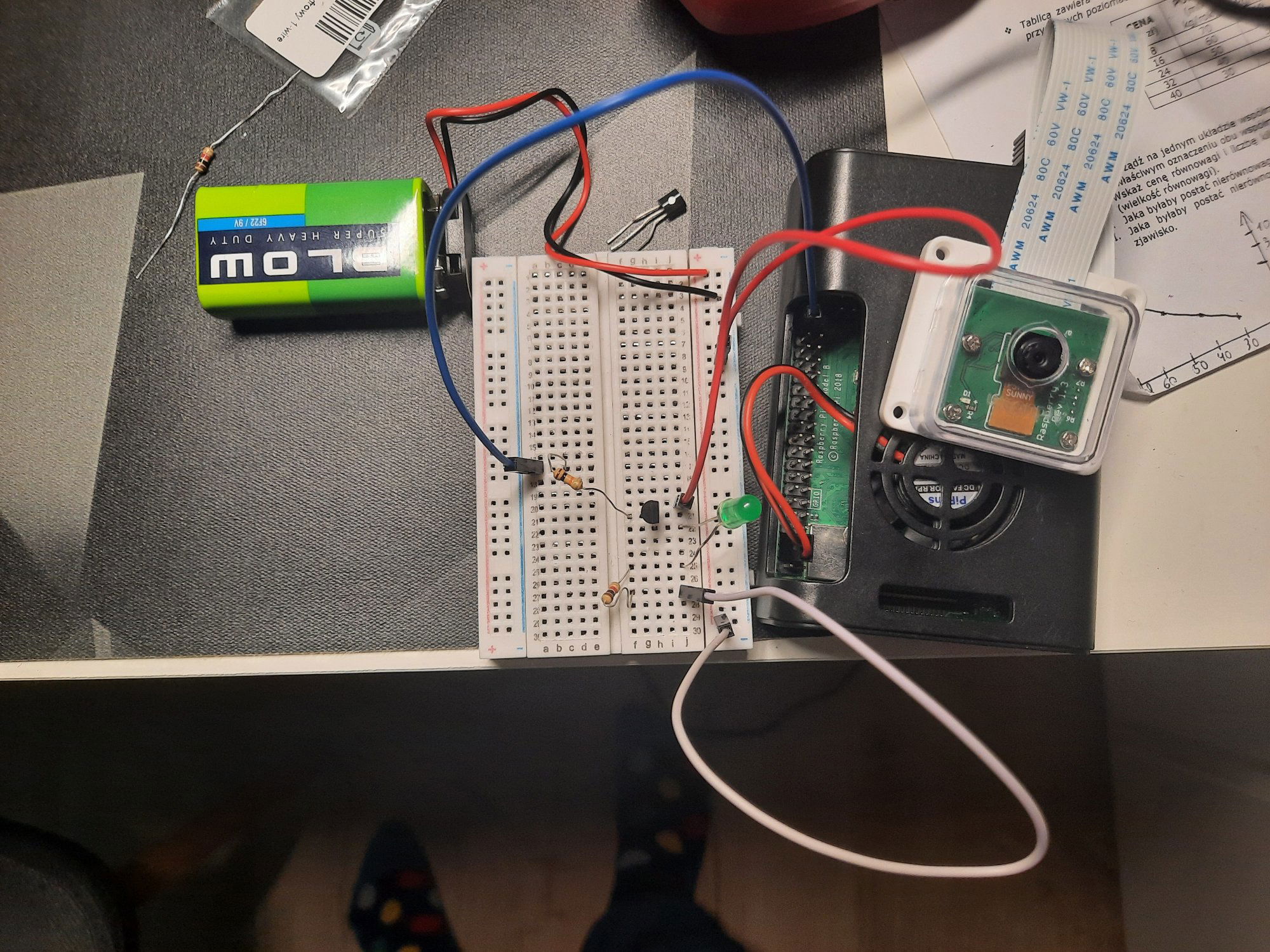

Co to za tranzystor? Inna dioda sprawdzana? Dioda w dobrą stronę włożona (nie widać na zdjęciu)? Bateria ma napięcie?
Nie wiem, jak bardzo wpływ by tu miało, ale masy są niepołączone.
Takie kilka pytań z brzegu.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

3 minuty temu, Igus napisał:

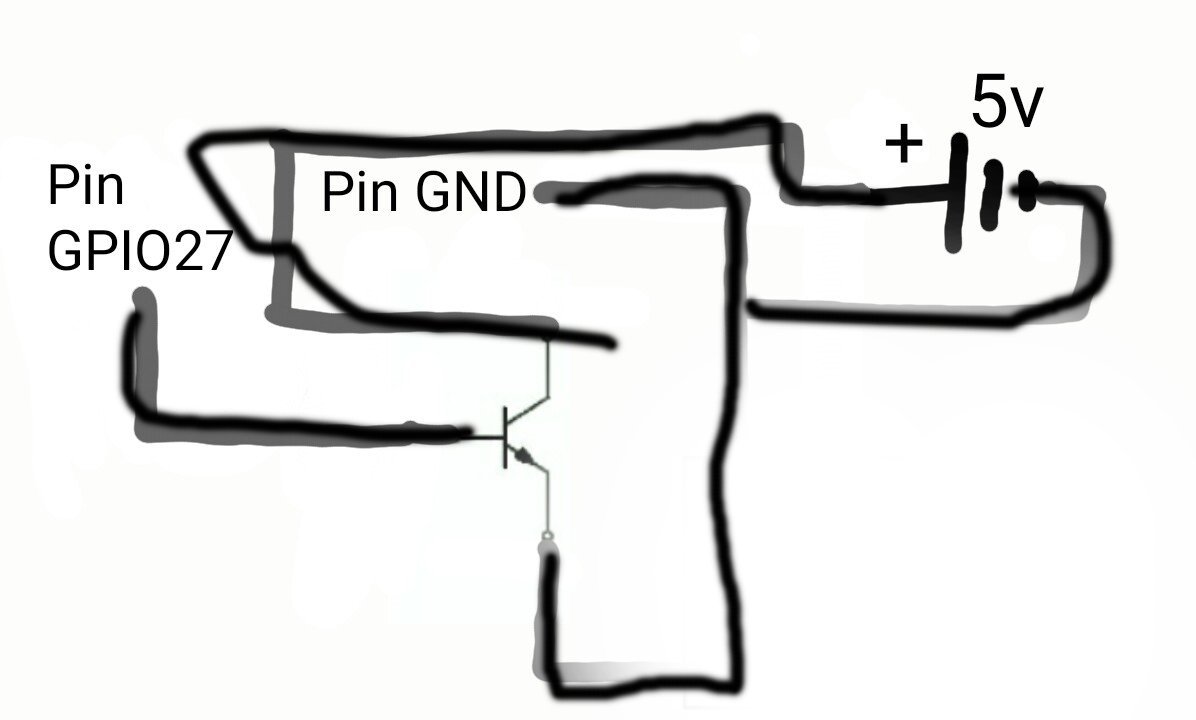

Wiesz mógłbyś narysować jakoś w paint albo coś prosty schemat. Boję się, że spale malinke

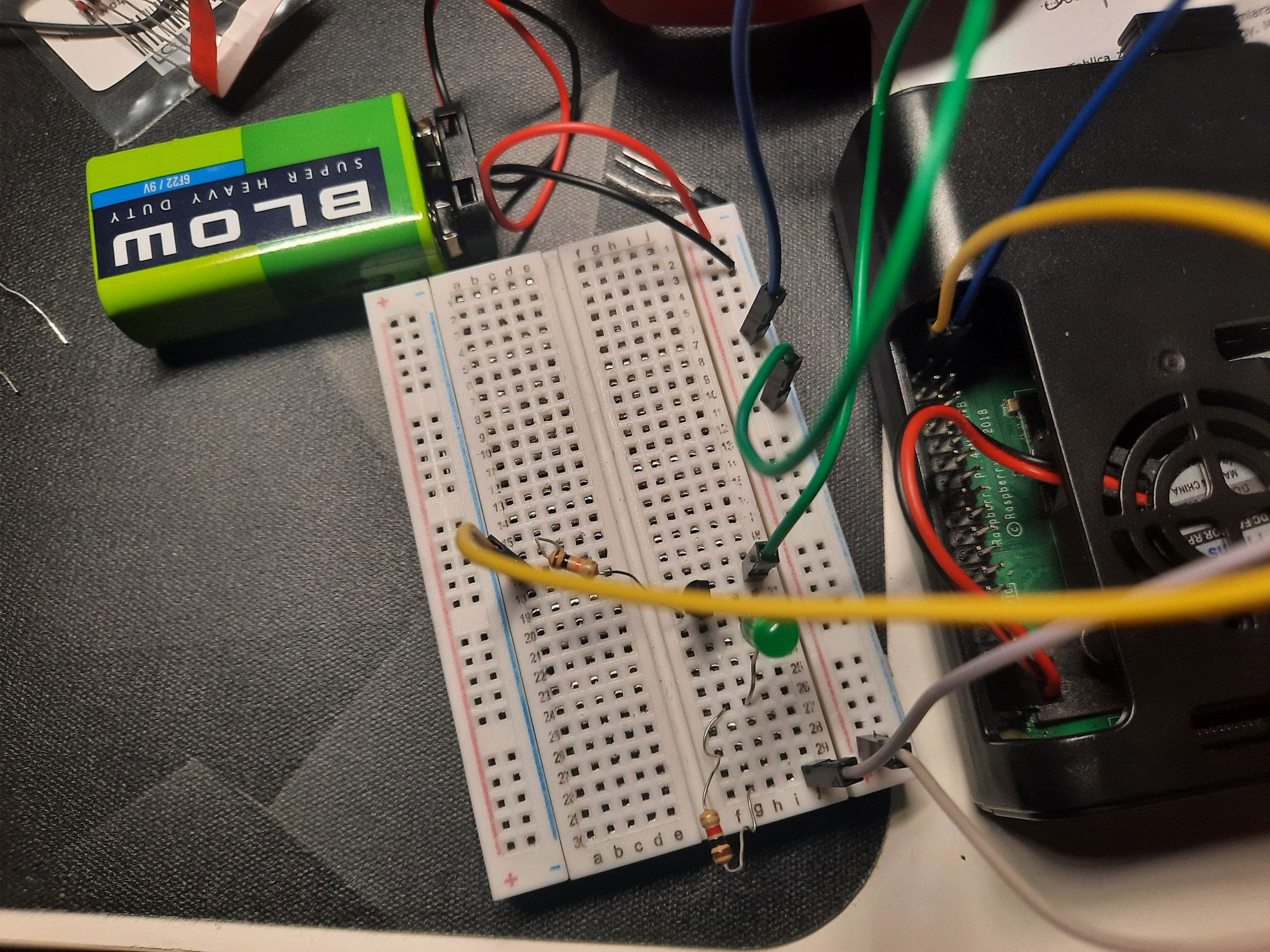

Kabelek wpinasz z jednej strony w pin GND, a z drugiej w dziurkę pod niebieską linią, gdzie do innej dziurki dałeś kabelek od minusa baterii... 😐

Link do komentarza
Share on other sites

2 minuty temu, Igus napisał:

Boję się, że spale malinke

I słusznie się boisz. Daj sobie spokój z Malinką i schowaj głęboko do szuflady.

Otwórz sobie ten odcinek kursu:

https://forbot.pl/blog/kurs-elektroniki-tranzystory-bipolarne-w-praktyce-id4315

i korzystając z płytki stykowej, tranzystora, LED, dwóch rezystorów i kabelków zbuduj układ jaki pokazano w podlinkowanym materiale i zobacz jak działa. Zwróć uwagę na fragment "Wykorzystywanie tranzystorów NPN i PNP". Zbuduj ten układ, a na jego wejście (R1) podawaj sobie kabelkami raz LOW czyli masę (- baterii), a raz HIGH (+baterii).

Gorąco Ci odradzam na tym etapie na jakim jesteś podłączanie czegokolwiek do pinów GPIO RPi, ani do jakiegokolwiek innego uC. Z całym szacunkiem, ale brak Ci podstawowej wiedzy więc wróć do podstawowych kursów elektroniki, Arduino .... itp. Zacznij eksperymentować na płytce stykowej bez drogich modułów typu Arduino czy też Raspbery Pi - nauczysz się, a nie uszkodzisz niczego cennego.
