Dobór tranzystora/regulatora do płytki


Yubi

Pomocna odpowiedź

Witam, mam problem z doborem dwóch elementów. Jest to kontroler spawarki i niedziałający w nim posuw drutu, po wstępnym researchu https://www.elektroda.pl/rtvforum/viewtopic.php?p=20715984#20715984 wyszła prawdopodobna przyczyna tego co może być nie tak.

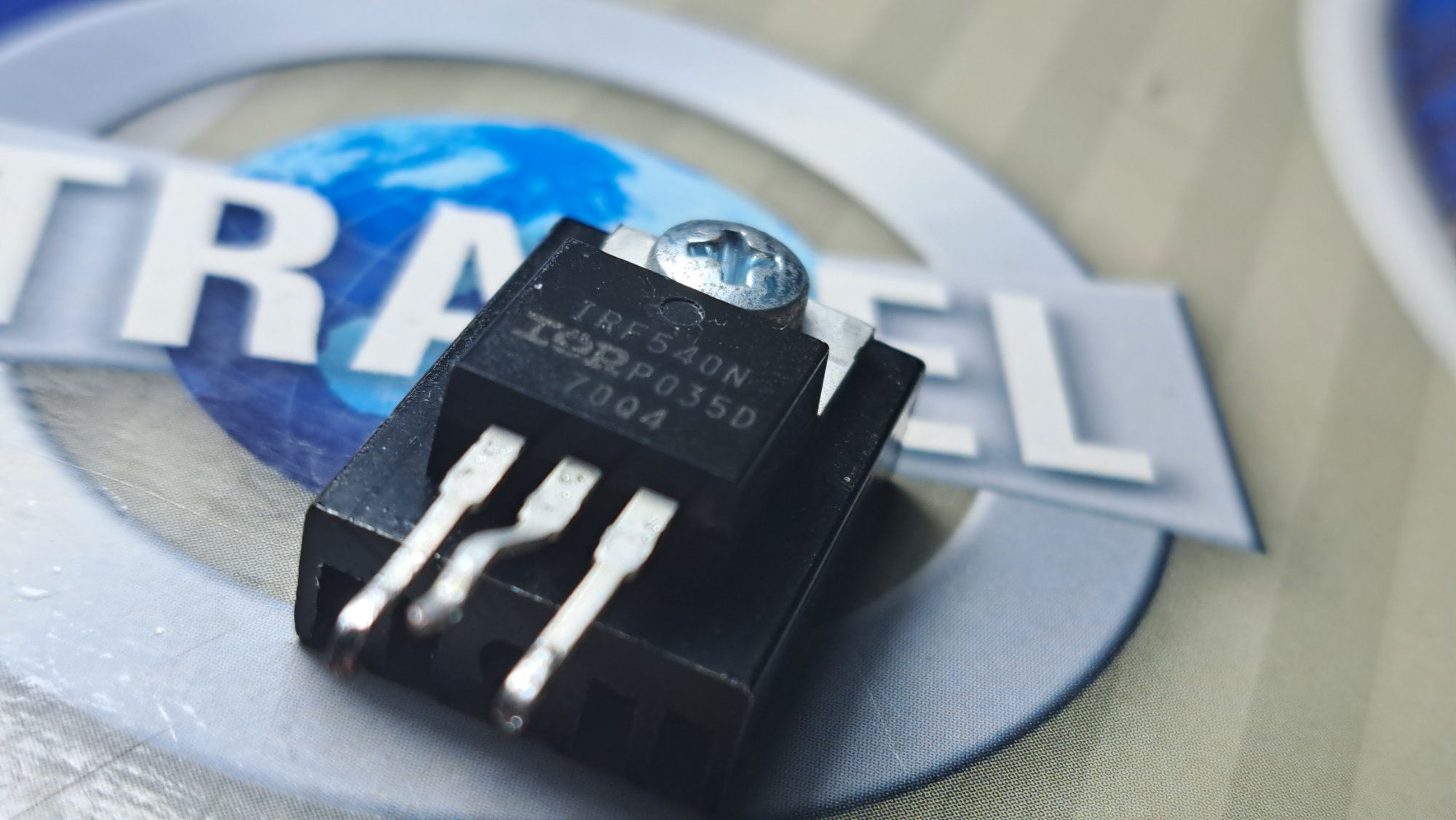

Znalazłem noty katalogowe jednak mają się one nijak do tych komponentów które wylutowałem z płytki:

20240121_164730.thumb.jpg.e21328c323eccaf32b2f4cc796e0e0c3.jpg20240121_164810.thumb.jpg.da74f258b7c859c73dfaff28109a4e77.jpg

https://www.infineon.com/dgdl/Infineon-IRF540N-DataSheet-v01_01-EN.pdf?fileId=5546d462533600a4015355e39f0d19a1

https://services.taiwansemi.com/storage/resources/datasheet/TS7800_G1612.pdf

Jeden zdaje się to regulator napięcia a drugi tranzystor. Regulator może być ok, natomiast tranzystor nie daje oznak życia.

Proszę kogoś z większym doświadczeniem o pomoc w doborze czegoś bardziej aktualnego co jest dostępne w sprzedaży (i/lub informacje na co zwrócić szczególną uwagę).

Link do komentarza
Share on other sites

(edytowany)
46 minut temu, Yubi napisał:

Proszę kogoś z większym doświadczeniem o pomoc w doborze czegoś bardziej aktualnego co jest dostępne w sprzedaży (i/lub informacje na co zwrócić szczególną uwagę).

TS78XX - jakiś typowy regulator LM78XX, to prawdopodobnie to samo 😉

IRF540N bez problemu powinieneś dostać w większości sklepów z elektroniką eg. na botlandzie

Edytowano przez H1M4W4R1
