Moduł uruchomienia oświetlenia LED

[UncleJohn]

Cześć,

Chce rozwijać się w kierunku projektowania i budowania własnych układów elektronicznych.
Nie wiem gdzie, z kim mógłbym umówić się na jakieś konsultacje, może jest tutaj ktoś kto chciałby się ze mną spotkać online i pogadać ?

Nie chce uczyć się programowania na komputerki, jestem narazie na bardzo podstawowym poziomie i pragnę opanować najpierw podstawy, a potem przenosić się na cyfrę.

Przygotowałem taki układ:


https://www.tinkercad.com/things/9ifUQs0Shjo-incredible-turing-curcan/editel?returnTo=%2Fdashboard&sharecode=kN6iQkCqTKCcJ_bopnqymRz611jNw3Ook5xkgMgn6m4



Docelowo:
Układ zasilany z baterii 3.7v 3000mAh
Pasek LED około metra, barwa ciepła.
Układ czasowy NE555.
Bramka AND.
Czujnik ruchu PIR.

Nie potrafię zrozumieć jak upłynnić regulację progu świecenia LED.
Gdy podłączam układ na płytce to potencjometr czasami się przypala, spaliłem już 3 różne. Nie wiem czy to kwestia płytki, że jest już zużyta, czy może coś źle tutaj podłączyłem?

Co warto dołożyć i jak to zrobić, żeby ten układ był bezpieczniejszy a napięcie przefiltrowane ?

Wiem, że diody prostownicze mogłyby mieć tutaj sens oraz kondensatory jako filtry, ale skąd wiem gdzie je dodać ?

Całość układu będę później przenosić na SMD w innym programie do projektowania płytek PCB.

Proszę o Wasze sugestie, krytykę i pomoc.

Pozdrawiam,


Edytowano 21 lutego przez UncleJohn

[UncleJohn]

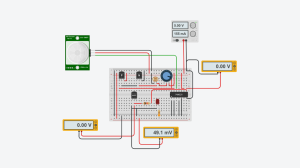

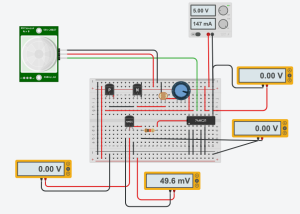

Zrobiłem mapy update:




Mam dodatkowe pytanie:

Skąd bierze się wartość 49.6mV ?

[jand]

Przedstawione schematy są kompletnie nieczytelne. Przewody wchodzą pod elementy i nie wiadomo co się z nimi tam dzieje. Potencjometr jest podłączony tylko jednym przewodem, układ scalony nie ma podłączonej masy ....

Lepiej narysuj schemat na kartce i zamieść fotografię.

Wyjaśnij, proszę, jak to wszystko ma funkcjonować - po co 3 tranzystory, każdy innego typu, co mają robić te bramki logiczne.

Proponuję byś zaczął od prostego układu, gdzie czujnik PIR zapala diodę LED po wykryciu ruchu, a potem dopiero dodasz jakieś dalsze funkcjonalności.

[UncleJohn]

12 minut temu, jand napisał:

Przedstawione schematy są kompletnie nieczytelne. Przewody wchodzą pod elementy i nie wiadomo co się z nimi tam dzieje. Potencjometr jest podłączony tylko jednym przewodem, układ scalony nie ma podłączonej masy ....

Lepiej narysuj schemat na kartce i zamieść fotografię.

Wyjaśnij, proszę, jak to wszystko ma funkcjonować - po co 3 tranzystory, każdy innego typu, co mają robić te bramki logiczne.

Proponuję byś zaczął od prostego układu, gdzie czujnik PIR zapala diodę LED po wykryciu ruchu, a potem dopiero dodasz jakieś dalsze funkcjonalności.

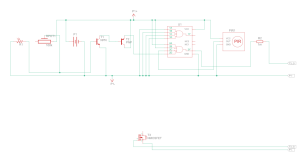

Lepszy schemat?:
Wydaje mi się, że wszystko jest podłączone, być może ten schemat będzie lepszy?



Po co tyle tranzystorów?
Nie umiem inaczej, nic innego nie przychodzi mi do głowy.


Zasada działania:
Listwa led, ma być zasilana z baterii 3.7V.
Światło ma zapalać się po zmroku, z funkcją dostosowania progu i jednoczesnym wykryciu ruchu przez PIR.
Cały układ na koniec będzie spięty do timer ne555, ale to zostawiam na koniec.

Bramka logiczna ma dostawać sygnał AND, czyli dopiero po wysokim sygnale z PIR oraz z czujnika światła ma zapalić listwę led.
Mosfet jest po to, żeby nie sterować listwą LED z bramki.
Dwa różne tranzystory są dlatego, że czujnik światła generuje napięcie niskie, a czujnik ruchu wysokie.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[jand]

24 minuty temu, UncleJohn napisał:

Światło ma zapalać się po zmroku

Ta funkcja jest wbudowana do czujnika (przynajmniej tego typu). Jest tam miejsce na wlutowanie fotoopornika. Może więc cały ten układ nie będzie potrzebny.

[UncleJohn]

Przed chwilą, jand napisał:

Ta funkcja jest wbudowana do czujnika (przynajmniej tego typu). Jest tam miejsce na wlutowanie fotoopornika. Może więc cały ten układ nie będzie potrzebny.

Akurat ten, którego chce użyć nie ma takiej funkcji.
Ten ze schematu jest inny, bo program nie posiada innych wersji.

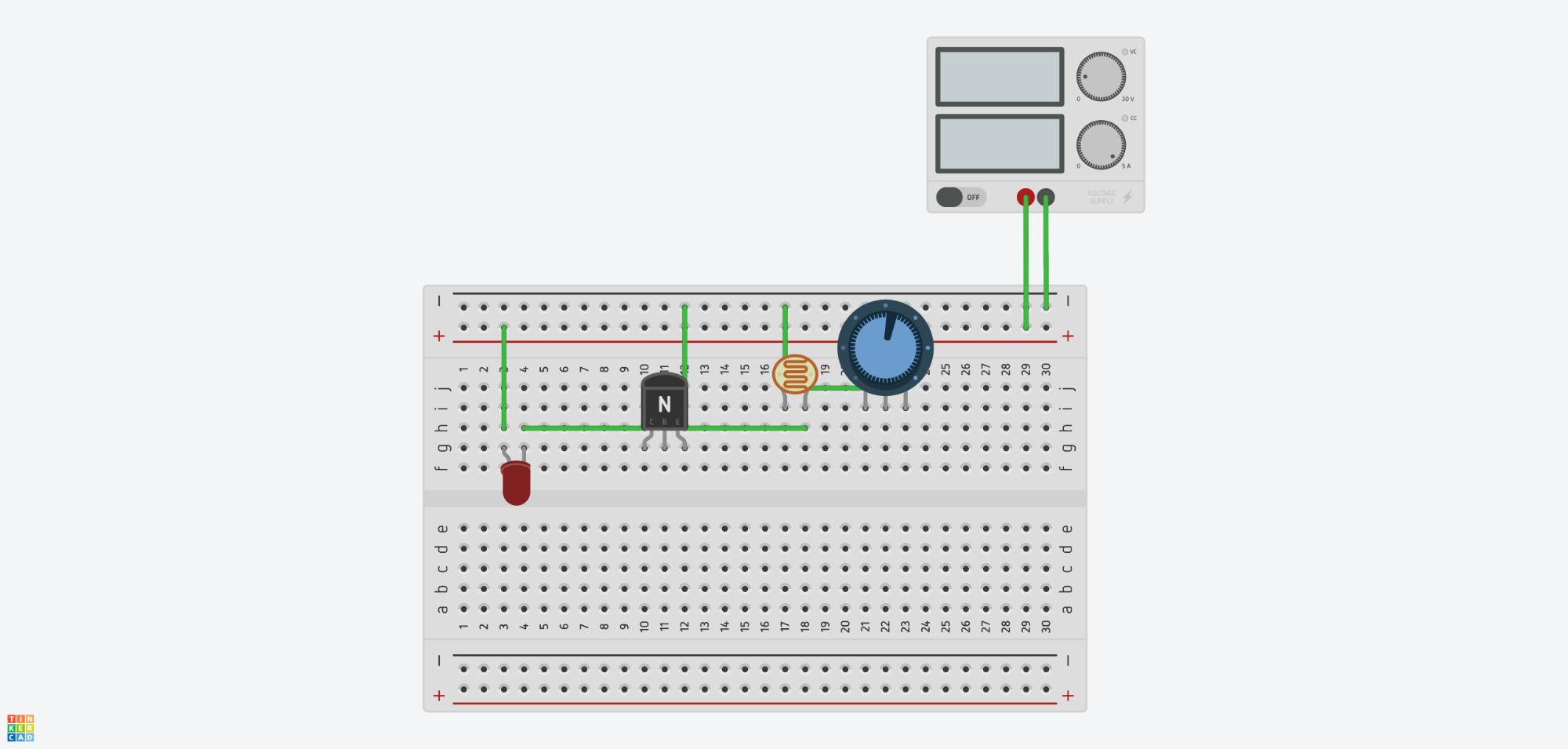

Mały update połączeń, żeby był bardziej czytelny.

DLaczego MOSFET wypuszcza, skoro na gate nic nie wpada? 😮

[jand]

18 minut temu, UncleJohn napisał:

Akurat ten, którego chce użyć nie ma takiej funkcji.

Podaj, proszę, jakiś link do tego czujnika, który używasz.

[UncleJohn]

3 minuty temu, jand napisał:

Podaj, proszę, jakiś link do tego czujnika, który używasz.

Bardzo prosze:

https://botland.store/motion-sensors/5862-mini-pir-hc-sr505-motion-sensor-5904422359669.html

[jand]

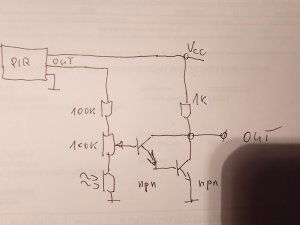

Cos, co przypomina Twoje rozwiązanie:

[UncleJohn]

Dnia 21.02.2024 o 17:27, jand napisał:

Cos, co przypomina Twoje rozwiązanie:

Mógłbyś mi wytłumaczyć na jakiej zasadzie to funkcjonuje?
W którym miejscu mogę regulować próg czujnika światła?

[jand]

4 godziny temu, UncleJohn napisał:

na jakiej zasadzie to funkcjonuje?

Wtedy, gdy czujnik PIR nie wykrywa ruchu, na jego wyjściu panuje stan niski (napięcie zbliżone do zera), a więc oba tranzystory (połączone w układzie Darlingtona) nie są wysterowane i nie przewodzą prądu. Na wyjściu (czyli na kolektorach)  mamy stan wysoki.

Kiedy czujnik wykryje ruch, na jego wyjściu mamy stan wysoki. To, co nastąpi dalej zależy od oświetlenia fotorezystora:

• Jeśli fotorezystor jest dobrze oświetlony to posiada małą oporność i napięcie na na bazie tranzystora będzie zbyt niskie by tranzystory zaczęły przewodzić i na wyjściu ciągle będzie stan wysoki.
• Jeśli fotorezystor będzie gorzej oświetlony, jego oporność wzrośnie i gdy napięcie na bazie tranzystora będzie większa niż 1,3V to oba tranzystory zaczną przewodzić, napięcie na kolektorach spadnie - a więc ruch w warunkach zaciemnienia zostanie wykryty.

4 godziny temu, UncleJohn napisał:

W którym miejscu mogę regulować próg czujnika światła?

W bazie tranzystora jest narysowany potencjometr.

Być może w praktyce będzie trzeba zwiększyć wartość opornika powyżej potencjometru, aby układ się włączał przy odpowiednim poziomie oświetlenia. Ale to zależy od posiadanego fotorezystora.

[jand]

Bardziej elegancko byłoby użyć komparator zamiast tranzystorów i dodać niewielką histerezę. Ale na początek zaproponowałem rozwiązanie maksymalnie zbliżone do pierwowzoru.
