Obsługa obrotomierza z samochodu


kellyq

Pomocna odpowiedź

Siema

Taki temat jak obrotomierz samochodowy z dwoma cewkami. Pierwsza cewka odpowiada za niskie wartości obrotów dokładnie połowa obrotów maksymalnych a druga cewka za wysokie obroty, od połowy w górę. Zasilanie sygnałem pwm 3,3V. Takie problemy jak nieproporcjonalność zmiany wypełnienia w początkowej fazie czyli zmiana wypełnienia od 0 do 400 przy rozdzielczości 10bit wiąże się ze znacznym skokiem wskazówki w porównaniu ze zmianą np z 800 na 900. Drugi problem że druga cewka ciężko ma utrzymać wskazówkę na swoim położeniu przy niskim wypełnieniu.

A może zasugerujecie inaczej to zrobić

int obroty = 0; // Wartość obrotów

const int coil1Pin = 13; // Pin dla pierwszej cewki
const int coil2Pin = 12; // Pin dla drugiej cewki
const int pwmChannel1 = 0; // Kanał PWM dla pierwszej cewki
const int pwmChannel2 = 1; // Kanał PWM dla drugiej cewki
const int pwmResolution = 10; // Rozdzielczość PWM (10 bitów)
const int frequency = 1000; // Częstotliwość PWM w Hz
const int maxRPM = 2800; // Maksymalne obroty na minutę

void setup() {
  // Ustawienie kanałów PWM
  ledcSetup(pwmChannel1, frequency, pwmResolution);
  ledcSetup(pwmChannel2, frequency, pwmResolution);

  // Przypisanie pinów do kanałów PWM
  ledcAttachPin(coil1Pin, pwmChannel1);
  ledcAttachPin(coil2Pin, pwmChannel2);

  // Inicjalizacja komunikacji szeregowej
  Serial.begin(9600);
}

void loop() {
  // Odczytaj dane z komputera, jeśli są dostępne
  if (Serial.available() > 0) {
    String data = Serial.readStringUntil('\n'); // Odczytaj dane do napotkania znaku nowej linii
    obroty = data.toInt(); // Konwertuj ciąg znaków na liczbę całkowitą
    Serial.print("Odczytane obroty: ");
    Serial.println(obroty);
  }

  // Obliczamy wypełnienie PWM na podstawie wartości obrotów
  int dutyCycle1 = 0;
  int dutyCycle2 = 0;

  if (obroty <= maxRPM / 2) {
    dutyCycle1 = map(obroty, 0, maxRPM / 2, 0, 1023);
  } else {
    dutyCycle2 = map(obroty, maxRPM / 2, maxRPM, 0, 1023);
  }

  // Ustawiamy wypełnienie PWM dla odpowiednich kanałów PWM dla każdej cewki
  ledcWrite(pwmChannel1, dutyCycle1);
  ledcWrite(pwmChannel2, dutyCycle2);

  // Poczekajmy chwilę przed kolejną iteracją
  delay(10);
}



Link do komentarza
Share on other sites

Przede wszystkim zweryfikowałbym przyjęte milcząco założenie, że wychylenie wskazówki jest proporcjonalne do współczynnika wypełnienie przebiegu PWM.

Aby to zweryfikować trzeba zdjąć charakterystykę wskaźnika - zrób wykres wychylenia wskazówki w zależności od wypełnienia przebiegu. Coś czuję, że nie wyjdzie linia prosta.

Link do komentarza
Share on other sites

Na pewno nie wyjdzie prosta😄

Tylko że teraz tak sobie myślę że najważniejsze jest w ogóle uruchomienie tego obrotomierza. Nie mam wiedzy jak to w oryginale powinno być sterowane. Podejrzewam że na przejściu z sterowania pierwszą i drugą cewką powinien być moment kiedy obie cewki są załączone.

Przerabiałem kiedyś tak obrotomierz ze stara ciężarowego to tam wypełnienie pwm chyba było w liniowości z obrotami👌

Link do komentarza
Share on other sites

Nie bardzo potrafię sobie wyobrazić, po co w obrotomierzu potrzebne są dwie cewki. Jedna powinna wystarczyć, by pokryć cały zakres.

Może chodzi o to, że jedna jest dwa razy czulsza od drugiej (jedna dla silników 2-cylindrowych, druga dla 4-cylindrowych)???

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

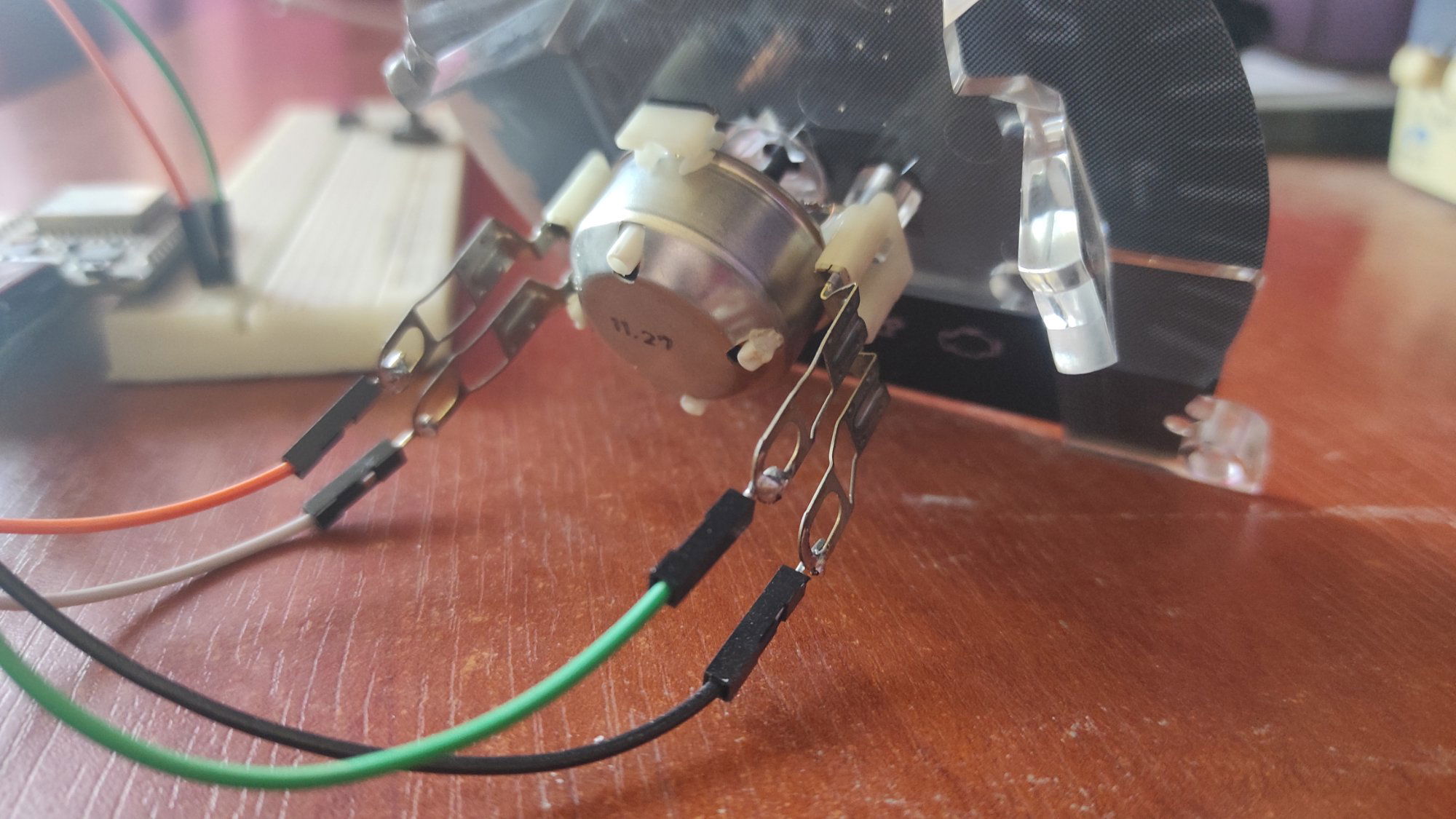

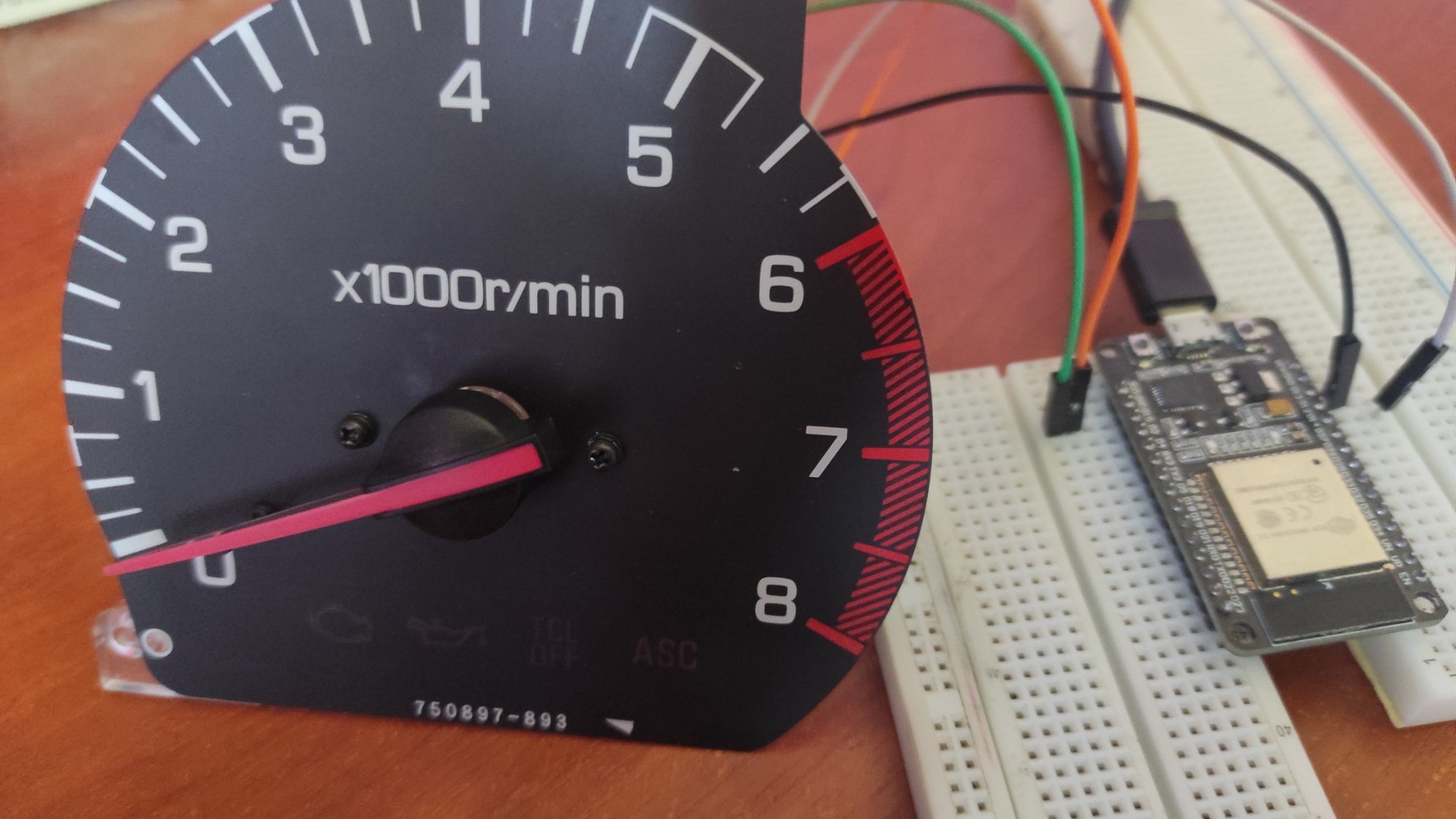

Podobno jakiś citroen, są cztery wyprowadzenia, dwie cewki. To może to trzeba jakoś inaczej podłączyć bo teraz podaje 2 sygnały pwm.IMG_20240327_145406.thumb.jpg.6cc8852761516924db8bd609ddf80d5b.jpgIMG_20240327_145427.thumb.jpg.8ff240bf2b283250b707efcc99cd3a9e.jpg
