Wyświetlacz 7-segmentowy na LED- potrzeba policzyć rezystory na sekcje.


Kuba83

Pomocna odpowiedź

Witam!

Mam cały karton odrzutów poprodukcyjnych  wyświetlaczy LED CEMI CWD-351, problem polega na tym, że to była przemysłówka, oryginalne LED-y są obecnie do wyrzucenia, ja to przerabiam na diody zielone 3mm.

Układ zastosowany to popularny SN7447, ja zakładam RFT D345D, który jest odpowiednikiem SN7447, który wyświetla "ogonki" przy "6" i "9", ten z NRD nie ma podłączonego pinu LT(Lamp Test), wyświetla literę "F" przy braku sterowania, jest to "pi razy drzwi" SN74247.

Teraz o co chodzi.....potrzeba mi "na szybko" policzyć rezystory w sekcjach LED segmentów wyświetlacza, ja w tą pogodę nie dam rady.

Musi to wszystko być z normalnego typoszeregu rezystorów, nie na granicy dopuszczalnego prądu diod.....ma być świecenie stonowane, nie jak w latarce.

Mam skan dokumentacji producenta, którą z wielkim trudem zdobyłem od osoby, która mi te wyświetlacze sprzedała na OLX,


Nie może być byle jak to policzone, nie można przekroczyć maksymalnego prądu dla każdego segmentu w dekoderze BCD, to TTL, czyli normalnie 5V.

Moje układy to D345D, czyli bym stawiał na 10-12mA na segment, moje LED-y świecą dość jasno już przy 3-5mA.

Oryginalne diody były czerwone, polskie CQXP 02, niestety ulegały one degradacji nawet, jeśli leżały, tak się i tu stało.


Pomoże mi ktoś?

Wszakże ostatnio są modne duże wyświetlacze 7-segmentowe

d345-348_rft.pdf

Link do komentarza
Share on other sites

(edytowany)

A nie byłoby lepiej użyć potencjometrów, ustawić tak, żeby było dobrze i wtedy odczytać wartości rezystancji? Zielona dioda, to zielona dioda, jest znany zakres spadku napięcia (i to dość szeroki), ale jakie dokładnie ma Twoja, nie wiadomo. Może być za jasno albo za ciemno z obliczeń.

Edytowano przez matsobdev
Link do komentarza
Share on other sites

Witam!

To zostaje mi zrobić układ testowy na płytce stykowej, który będzie symulacją układu rezystorów i diod LED w wyświetlaczu.

Choć dokopałem się do aukcji, na której kupiłem te diody LED

kolor - ZIELONY

temperatura barwy - 520nm

Jasność: 17000 MCD

typ - 3 mm

napięcie pracy - 3 V

prąd - maksymalnie 22mA

kształt soczewki - okrągły

kolor soczewki - ZIELONY

kąt świecenia - 25 stopni

Czy podane parametry coś zmieniają?

Dioda na 12V i rezystorze 1,8kΩ świeci bardzo jasno

Czyli przy 5mA jest już jasno.....coś to zmienia?

Muszę wyciągnąć swój stary, rosyjski multimetr analogowy.....na wskazówce lepiej widać zmiany prądu.

Niemniej jednak nie chce mi się w to babrać, za dużo czasu na to idzie, myślę o rezystorach z typowej serii i to poskładać, tym bardziej, że te wyświetlacze to, upierdliwa w rozbieraniu i składaniu, "kanapka" 2 płytek drukowanych

Link do komentarza
Share on other sites

Zauważ, że oryginalne rezystory mają wartości 220Ω dla jednej diody LED. 110Ω dla dwóch szeregowo połączonych diod LED i 110Ω dla pojedynczej diody LED w szeregu z rezystorem 56Ω. Może dobierz lub oblicz rezystor dla jednej zielonej diody LED, a pozostałe rezystory dobierz według powyższego opisu o 50% i 100% mniejszych wartościach. Do obliczeń wartości rezystora diody LED możesz skorzystać z dostępnych kalkulatorów online.

Zauważ jednak, że w tym wyświetlaczu masz łączone szeregowo dwie diody LED. Napięcie przewodzenia jednej zielonej diody LED może zawierać się w zakresie od około 1,8 do nawet 2,8V. Przy zasilaniu napięciem 5V zgodnym ze standardem TTL napięcie to będzie za niskie już dla samych diod LED nie wspominając o dodaniu rezystorów ograniczających ich prąd.

Jeszcze mała ciekawostka dotycząca dekoderów 7447. Mianowicie w zależności od jego wersji (standardowa, LS, itp.) maksymalne napięcie (lecz nie napięcie zasilania, które wynosi 5V!) przyłożone do wyjść dekodera i diod LED może wynieść 15V, a nawet 30V. Czyli w teorii można próbować wysterować np. dwie połączone szeregowo diody LED wyświetlacza. Trzeba jednak uważać, aby nie przekroczyć maksymalnej mocy strat dla pojedynczego dekodera. Nie wiadomo czy dekoder D345D ma taką możliwość. Bezpieczniejszym rozwiązaniem jest zastosowanie dodatkowego drivera np. ULN2803 - patrz kit AVT2222.

Kanapkę wyświetlacza możesz połączyć golpinami lub elastyczną krótką taśmą przewodów. Jednak patrząc na zdjęcia tych wyświetlaczy w Internecie, lutowanie goldpinów po stronie ścieżek może być problematyczne. Można pokusić się o regenerację tych wyświetlaczy i zaprojektować do nich całkowicie nowe płytki drukowane. Tylko czy przy cenach współczesnych dużych wyświetlaczy LED warto?



Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Witam!

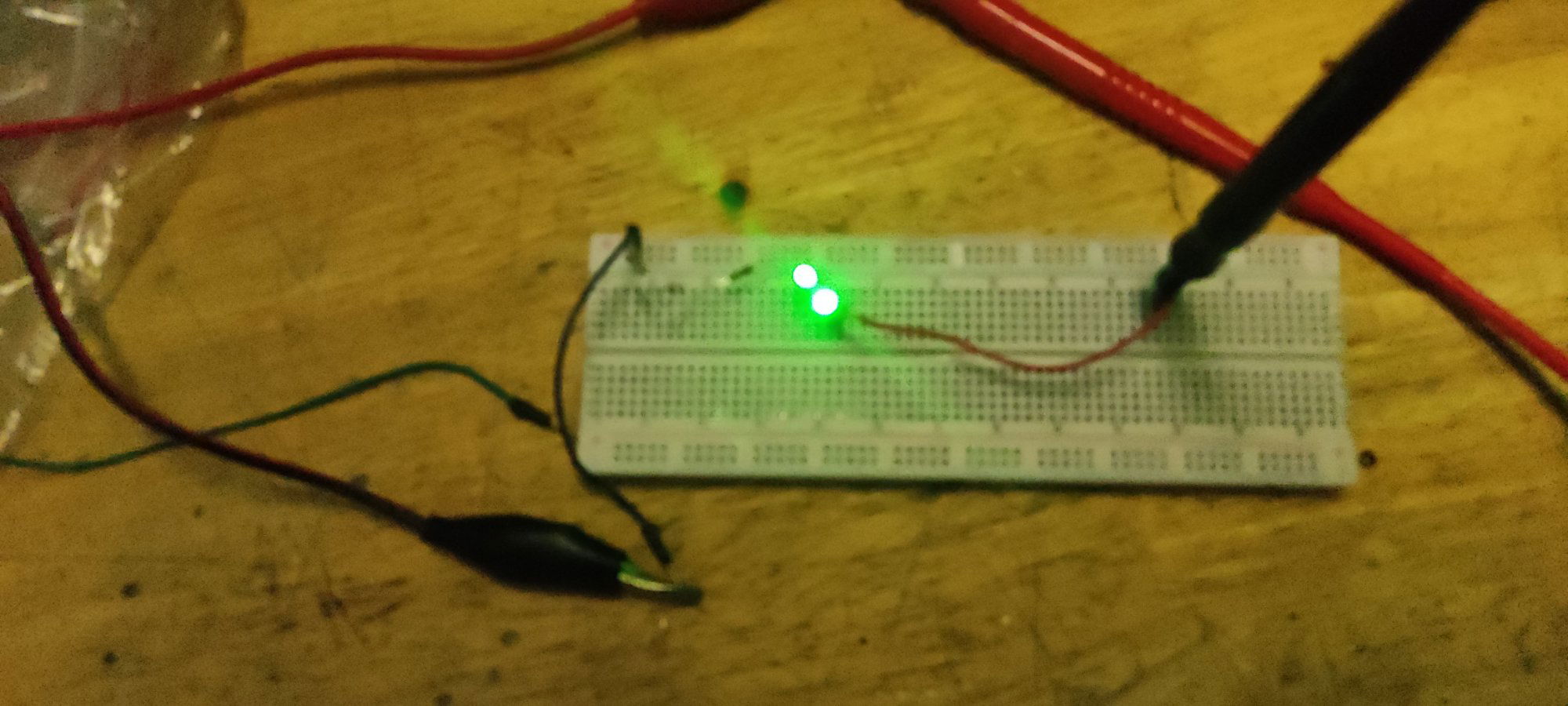

Zestawiłem  układ testowy, tak dobierając rezystory, by jasność była odpowiednia, niestety nie posiadam aparatu fotograficznego a tylko smartfon.

Czyli 2 szeregowo połączone, zielone diody LED, rezystory 2x100Ω w szereg, zasilanie 5V z zasilacza

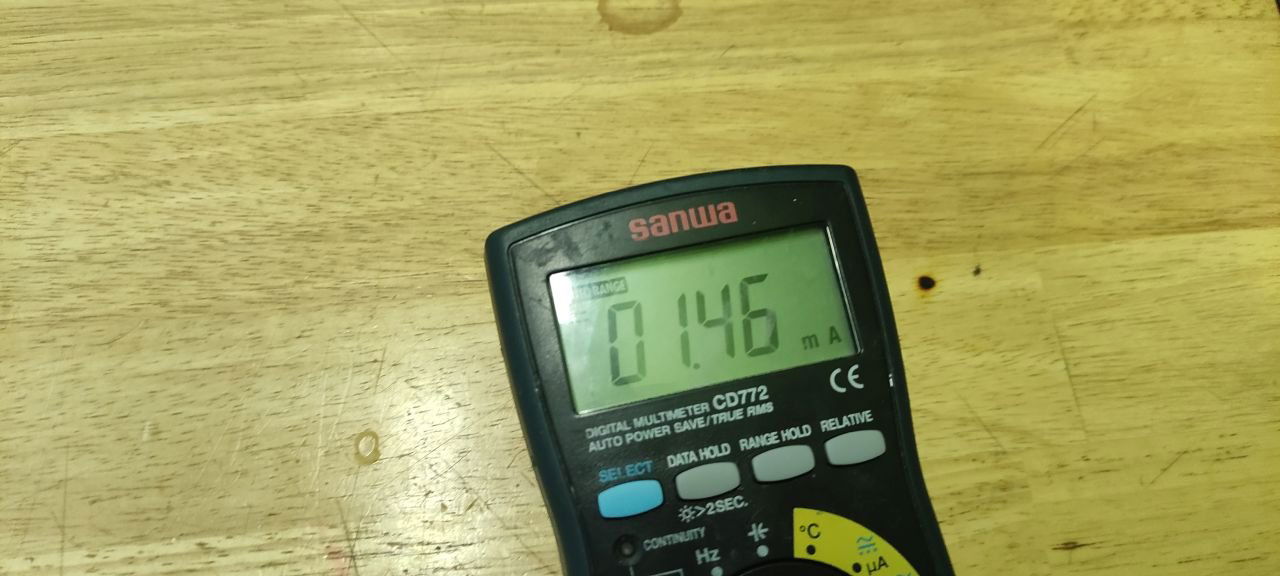

Czyli LED-y, które mam, to wersja niskonapięciowa i LOW CURRENT, pobór prądu to 1,46mA, taka jasność byłaby OK, wyświetlacze byłyby dobrze widoczne.

Czyli dla 2 szeregowo połączonych diod LED rezystor 200Ω

Czyli jak to policzyć?

Nie mam wykształcenia technicznego jak większość tutaj na forum, polska szkoła 20-30 lat temu zabijała innowacje a nie wspierała jak obecnie, dziś przyszli urodzeni w latach 1977-1985, którzy już inaczej patrzą na pasje uczniów.

A te LED-y zielone świecą na 5V i to 2 sztuki w szeregu.....kiedyś dioda LED miała datasheet, dziś nic nie zdobędziesz, sam szukam datasheet do wyświetlaczy 7-segmentowych ze wspólną anodą z lat 90-tych, bo chciałem dobrać inne a jest jeden rezystor upływowy dla 4 wyświetlaczy.





Link do komentarza
Share on other sites

Czyli reguła kciuka mówi, że tam gdzie na schemacie jest 110, to dajesz 200, gdzie 220 - 400, a 56 to 100. Zbuduj pozostałe dwa układy dla weryfikacji i temat będzie zamknięty.

Link do komentarza
Share on other sites

33 minuty temu, matsobdev napisał:

Czyli reguła kciuka mówi, że tam gdzie na schemacie jest 110, to dajesz 200, gdzie 220 - 400, a 56 to 100. Zbuduj pozostałe dwa układy dla weryfikacji i temat będzie zamknięty.

Witam!

Niestety to tak nie działa, potem poszukam potencjometrów i zrobię jak należy.....diody niewiadomego pochodzenia to nie jest łatwa robota, żeby "od tak" sobie to policzyć





Link do komentarza
Share on other sites

Witam!

Diody są LOW CURRENT, czyli w mieszanych gałęziach wyszło mi zamiast 100Ω to 1,5kΩ, zamiast 56Ω wyszło 100Ω, dla 2 sztuk LED szeregowo będzie 200-400Ω, dla punktu dziesiętnego około 330-470Ω.

Potem zrobię jeden wyświetlacz i będzie pokazane.

Link do komentarza
Share on other sites

Witam!

Czyli zrobiłem😀

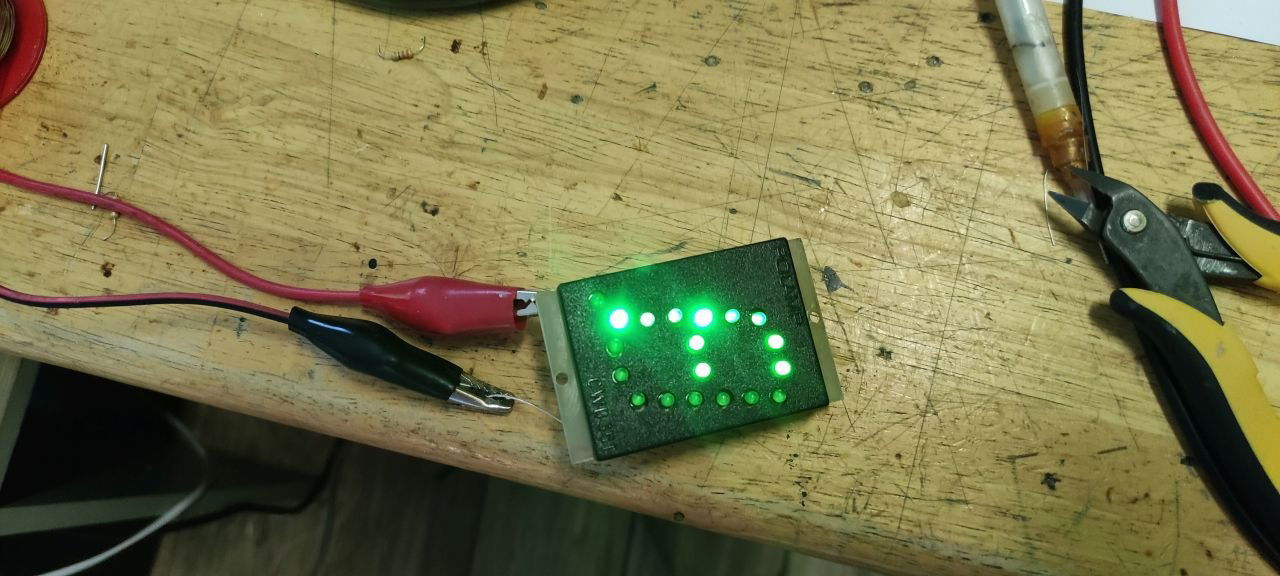

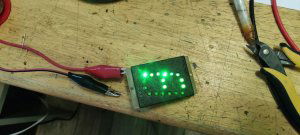

Litera "F" czy Lamp Test, który wschodni Niemcy wbudowali w strukturę D345D, który jest de facto, SN74247, jest też osiągalny i tani, zaś pierwowzór już jest "białym krukiem", nawet polski UCY7447 ciężko kupić "od ręki"
