Tea5767 - problem z piszczeniem

[Mikolajkie]

Witam, robię radio z modułem tea5767 i mam problem z piszczeniem. Steruję go z Arduino Nano. Problem na pewno nie leży po stronie wzmacniacza, ponieważ na każdym dzieje się to samo. Słychać, że radio odbiera, ale zagłuszają je piski.

Aktualnie mam słaby internet, potem postaram się wysłać nagranie.

Pozdrawiam

[Gość]

2 godziny temu, Mikolajkie napisał:

Witam, robię radio z modułem tea5767 i mam problem z piszczeniem.

Czy zasilasz układ z jakiejś przetwornicy? Czy masz w układzie jakiś wyświetlacz przemiatany (multipleksowany) typu 7seg. albo OLED?

O ile z samym modułem nie ma problemów, to trzeba wykluczyć inne śmieci zewnętrzne.

[Mikolajkie]

@rafal220 Nie mam żadnej przetwornicy, a w układzie znajduje się tylko enkoder obrotowy. Robiłem z nim inne radio i do tej pory nie było problemów. Na wyjściu dźwięku znajduje się kondensator 220nF.



[ethanak]

Arduino Nano ma wyjście dżwięku?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Mikolajkie]

@ethanak Wyjście dźwięku w Tea5767 😄



[Mikolajkie]

Radio odbiera normalnie, ale te piski je zagłuszają. Udostępniam nagranie przez Dropboxa:

https://www.dropbox.com/scl/fi/eznh04x3xkh7o67xof1x5/VID_20240626_152455.mp4?rlkey=7esvmyqylcxrmjmwu00a1ylpk&dl=0

[Gość]

@Mikolajkie Z czego zasilasz ten układ? USB PC, ładowarka? Próbowałeś zasilania bateryjnego zdała od sieci gdzieś na dworku?

[Mikolajkie]

@rafal220 Z peceta i z ładowarek różnych to samo.

[Mikolajkie]

@rafal220 Podłączyłem układ pod powerbanka, naprawiło się, ale zależy mi żeby z sieci działało. Czy trzeba jakiś kondensator na zasilanie dać?

[Mikolajkie]

@rafal220 Teraz problem jest taki, że gdy podłączę dłuższy kabel pod antenę to gorzej odbiera. Ba, nawet w ogóle nie odbiera.

[Gość]



3 minuty temu, Mikolajkie napisał:

Podłączyłem układ pod powerbanka, naprawiło się, ale zależy mi żeby z sieci działało. Czy trzeba jakiś kondensator na zasilanie dać?

Jak masz ostro zaśmieconą sieć, to kondensator raczej nie pomoże. Hmm. Spróbuj użyć konwencjonalnego zasilacza transformatorowego oraz czysty stabilizator liniowy.

Przed chwilą, Mikolajkie napisał:

Teraz problem jest taki, że gdy podłączę dłuższy kabel pod antenę to gorzej odbiera. Ba, nawet w ogóle nie odbiera.

Z kablem pod antenę nie kombinuj. Jeżeli już to na dworze. Radio analogowe ma to do siebie, że zbiera wszystkie śmieci z eteru. U mnie radio w ogóle nie działa. No chyba, że powyciągam wszystkie odbiorniki typu PC, TV, ładowarki z gniazdek. Wszystko co posiada zasilacze impulsowe. XD

[Mikolajkie]

@rafal220 Dzięki 😄

[Mikolajkie]

@rafal220 Szumy ewidentnie pochodzą z zasilacza impulsowego w sieci, bo słychać „pukanie serca”.

[99teki]

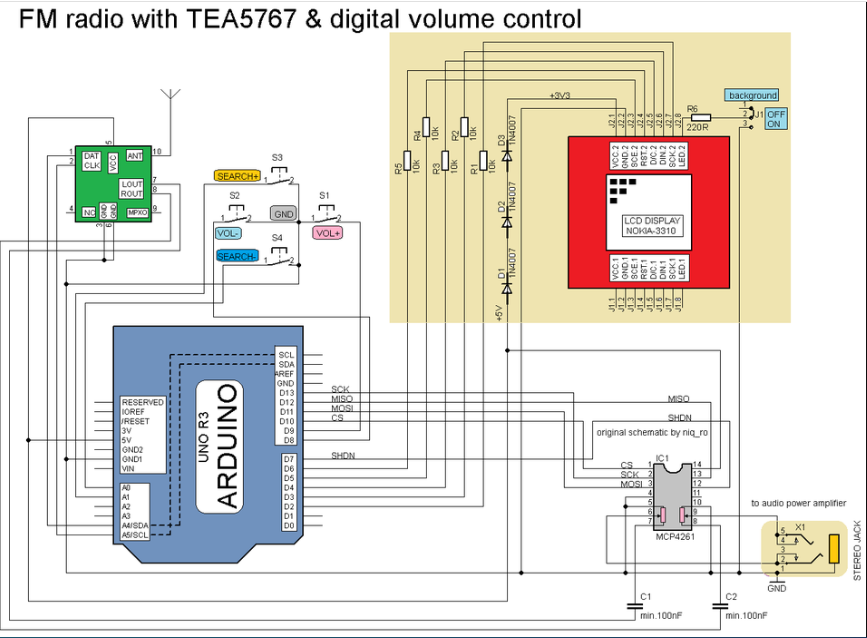

- jak bawiłem się tym układem , to na tym schemacie działało w miarę poprawnie.
