Zasilanie ESP32 - jeden akumulator lub dwa w szeregu?


wallhid3r

Pomocna odpowiedź

chciałbym zasilić swój projekt bateriami li-ion 18650 dla esp32 WROOM-32 czujnika potrzebujacego 3.3V~5V oraz ekraniku oled potrzebujacego 3.3V~5V  na sterowniku SSD1306, ewentualnie buzer, chciałbym do swojego projektu dołączyć BMS do zarządzania baterią oraz możliwość ładowania przykładowo TP4056. Ma ktoś może podobne projekty ? myślę nad konceptem z 2 bateriami w szeregu (7.4V) i przetwornica, aby obniżyć napięcie do 5V, np. LM2596. Z tego co wiem nie warto bawić się w zwiększanie napięcia przy koncepcie z jedną baterią..



Link do komentarza
Share on other sites

8 godzin temu, wallhid3r napisał:

Z tego co wiem nie warto bawić się w zwiększanie napięcia przy koncepcie z jedną baterią..

@wallhid3r witam na forum 🙂 Dużo zależy od tego ile prądu pobiera cały układ oraz jak długo ma działać na baterii. W niektórych przypadkach sprawdzi się lepiej jedna bateria i przetwornica, a w innych lepszym rozwiązaniem będą dwie baterie. Czy masz jakieś konkretne przemyślenia w tym zakresie?

  • Lubię! 1
Link do komentarza
Share on other sites

Mój sposób: pojedynczy akumulator, przetwornica buck/boost na 3.3v. Coś co bierze więcej prądu zasilam bezpośrednio z akumulatora.

Aha: ekraniki oled działają dobrze nawet poniżej 3v, czyli można go podpiąć przed przetwornicą. Jeśli czujnik ma podobny zakres - nie ma sensu obciążanie nim przetwornicy. W takiej sytuacji przetwornica na 300 mA wystarczy.

Poza tym weź sobie płytkę Lolin32 Lite, podpinasz aku do gniazdka i to wszystko, ładowarka na pokładzie. Ewentualnie XIAO S3 lub C3, tylko tam już lutować trzeba.

Edytowano przez ethanak
  • Lubię! 2
Link do komentarza
Share on other sites

(edytowany)

dziękuje za odpowiedzi, urzadzenie ma działać krótko i przesyłać dane przez BLE do aplikacji, chciałbym go wyłączać przyciskiem, to mój pierwszy projekt z baterią na ESP, jednakże chciałbym, aby był bardziej zaawansowany niż plug and play jeśli chodzi o 'gotowe' ładowarki akumulatora , czy taki schemat byłby odpowiedni?:

Bateria Li-ion 18650 (3.7V)
      |
      v
  BMS 1S
      |
      v
 Moduł TP4056 ładowania --> GND(ESP 32 WROOM)
      |                                             ^
      v                                             |
 Przetwornica buck/boost (3.3V)--------------------------+
                                                                                                 |
      |                                                                                          v
      | -------------------------------------+    Ekran OLED SSD1306---> GND(ESP 32 WROOM)
     3.3V
      |
      v
    VIN
 ESP32 WROOM-32
      |
      +
      |
      v
       |--->SENSOR --> GND(ESP 32 WROOM)
      |
      +
      |
      v
    Buzzer

Według specyfikacji: ESP32 WROOM-32: 160 mA, sensor 4mA, przetwornica 1-2mA, ekran 20mA, buzzer 30mA
    160mA+4mA+20mA+2mA+30mA=216mA

    strata na przetwornicy
    216mA/0.85=254mA



Edytowano przez wallhid3r
  • Lubię! 1
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Dnia 28.06.2024 o 17:58, ethanak napisał:

Mój sposób: pojedynczy akumulator, przetwornica buck/boost na 3.3v. Coś co bierze więcej prądu zasilam bezpośrednio z akumulatora.

Aha: ekraniki oled działają dobrze nawet poniżej 3v, czyli można go podpiąć przed przetwornicą. Jeśli czujnik ma podobny zakres - nie ma sensu obciążanie nim przetwornicy. W takiej sytuacji przetwornica na 300 mA wystarczy.

Poza tym weź sobie płytkę Lolin32 Lite, podpinasz aku do gniazdka i to wszystko, ładowarka na pokładzie. Ewentualnie XIAO S3 lub C3, tylko tam już lutować trzeba.



Dnia 28.06.2024 o 16:34, Treker napisał:

@wallhid3r witam na forum 🙂 Dużo zależy od tego ile prądu pobiera cały układ oraz jak długo ma działać na baterii. W niektórych przypadkach sprawdzi się lepiej jedna bateria i przetwornica, a w innych lepszym rozwiązaniem będą dwie baterie. Czy masz jakieś konkretne przemyślenia w tym zakresie?

odpowiedziałem na post w poprzednim wpisie, co myślicie o takim schemacie?

Link do komentarza
Share on other sites

Wybacz, ale zacznij od zrozumienia znaczenia słowa "schemat". To co opublikowałeś to bardzo zacna idea ale czegoś tam w niej brakuje...

Edytowano przez ethanak
Link do komentarza
Share on other sites

(edytowany)
2 godziny temu, ethanak napisał:

Wybacz, ale zacznij od zrozumienia znaczenia słowa "schemat". To co opublikowałeś to bardzo zacna idea ale czegoś tam w niej brakuje...

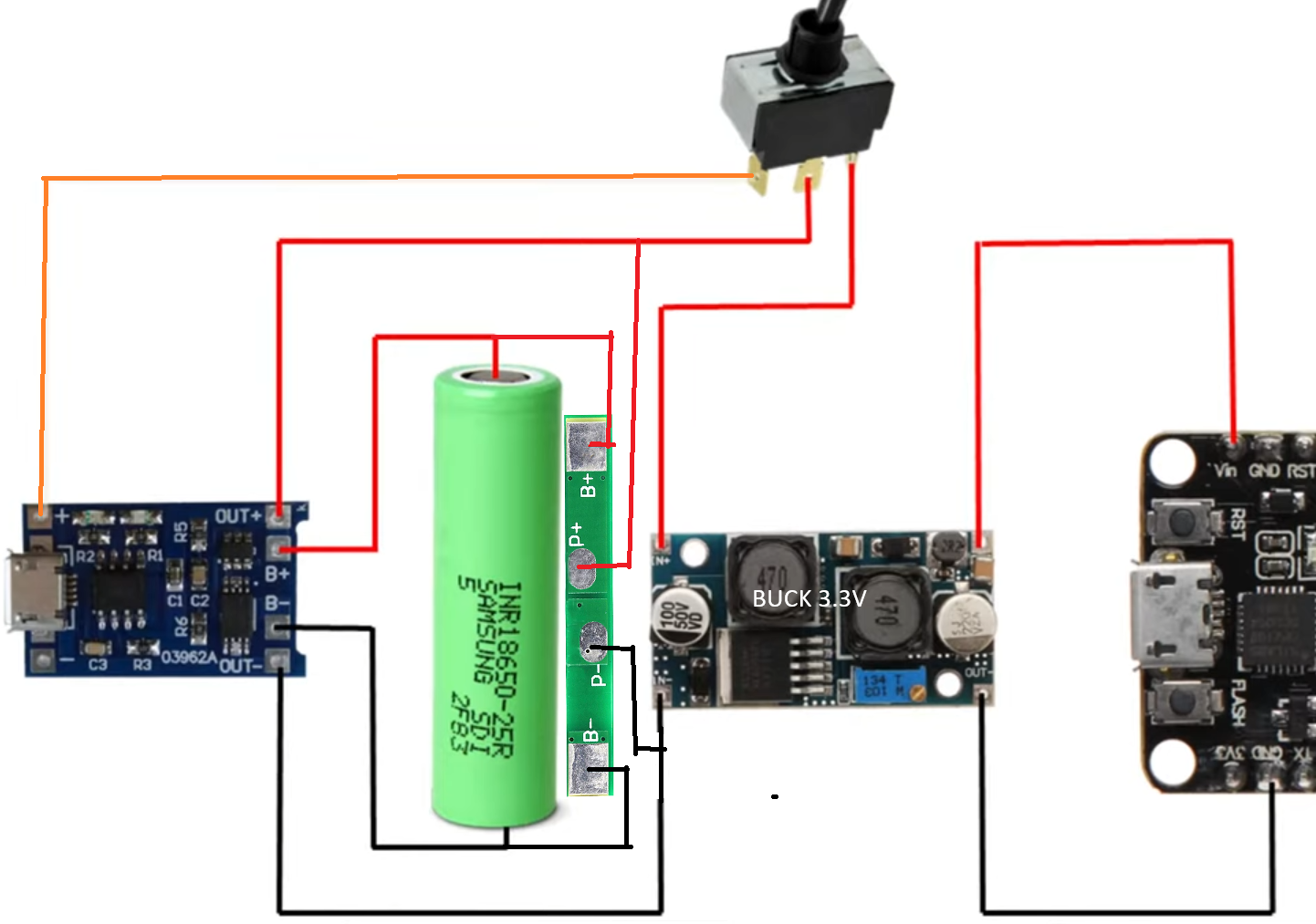

nie bardzo wiem gdzie podpiąć "-" przy wejsciu ładowarki, chce aby uklad nie wiedział czy pobiera prąd z ładowarki czy z baterii, sprawdź też czy poprawnie podłączam moduł BMS zabezpieczający




Edytowano przez wallhid3r
  • Lubię! 1
