Konfiguracja liczników na NUCLEO-H755ZI-Q

[KamilNowinski]

Witam, sorry, że po kilku latach, ale pytanie mam.

"Po aktywacji tej funkcji CubeMX z automatu zaznaczył na zielono 3 piny GPIO, które są połączone z używanymi przez nas kanałami. Jednak to tylko propozycja – możemy zmienić piny na inne. "

W moim przypadku zaznaczył piny PA6 jako TIM3_CH1, PA7 jako TIM3_CH2 i PB0 jako TIM3_CH3,

płytka którą używam to NUCLEO-H755ZI-Q

Zgodnie z dokumentacją (User LD2: a yellow user LED is connected to PE1.)

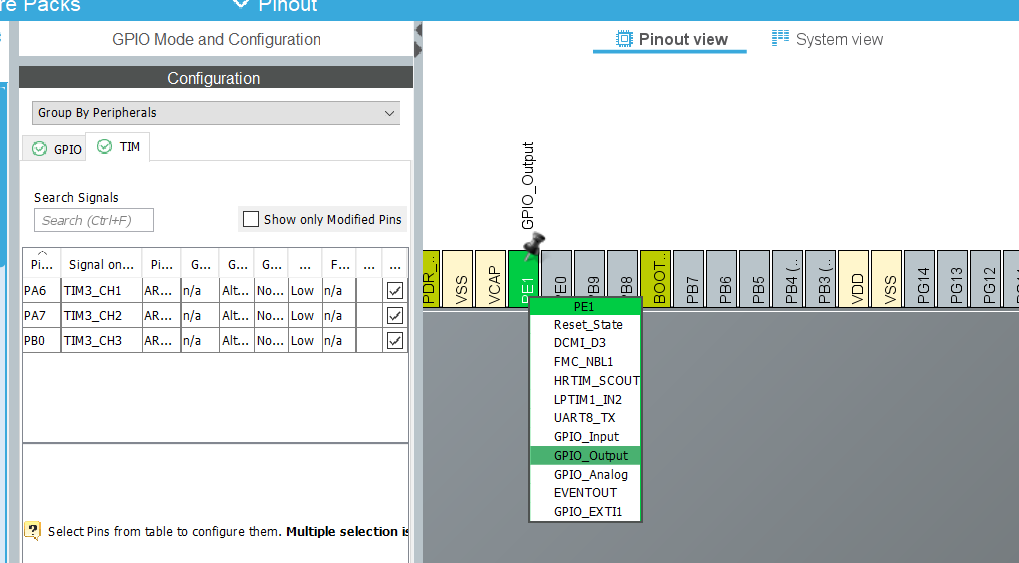

Więc chciałem sobie podpiąć output control pod ten właśnie pin i okazuje się, że nie mogę przypisać np. TIM3_CH1 do PE1 bo nie mam do wyboru tej opcji

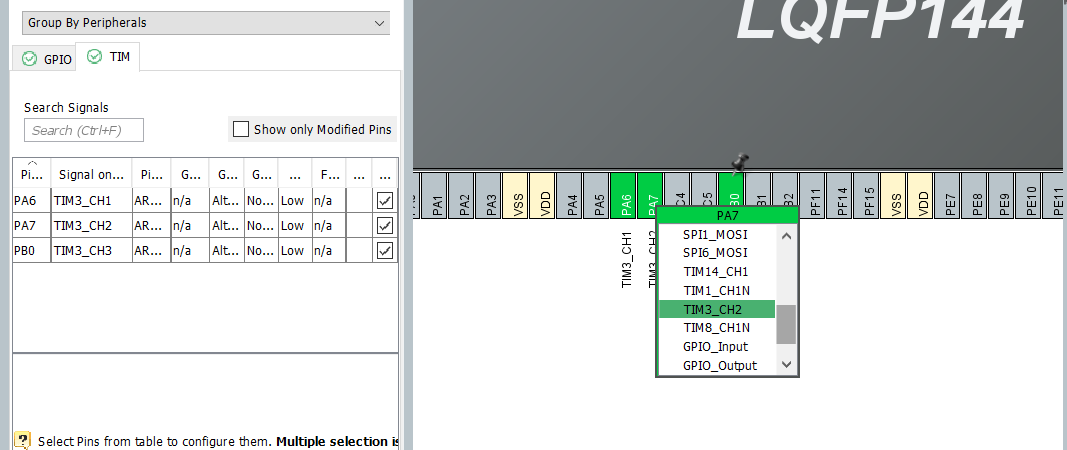

Podobnie z innymi pinami, nie mogę też zmienić np PA7 na TIM3_CH1 albo na TIM3_CH3, bo jest tylko TIM3_CH2

Da się to obejść w kodzie, czy tak już ma być?

Trochę to irytujące kiedy np będę chciał sterować outputem TIM3_CH3 do którego podepnę np. pin EnableA od mostka sterującego silnikiem, a on zawsze będzie podpięty pod PB0 czyli User Led1



Edytowano Lipiec 2, 2024 przez KamilNowinski

[Treker (Damian Szymański)]

Pytanie wydzielone z kursu STM32L4, ponieważ dotyczy innej płytki i innej rodziny układów. Źródło pytania: https://forbot.pl/forum/topic/20099-kurs-stm32l4---8---liczniki-sprzetowe-pwm-enkoder/

@KamilNowinski witam na forum 🙂 Możliwości remapowanie peryferiów na inne wyprowadzenia są różne dla konkretnych mikrokontrolerów. Nie możesz oczekiwać, że opcje z kursu STM32L4 będą działały dokładnie tak samo na H7. Jeśli w konfiguratorze dana opcja nie jest dostępna przy konkretnym pinie to znaczy, że dany mikrokontroler nie pozwala na taką zmianę wyprowadzeń.

[H1M4W4R1]

16 godzin temu, KamilNowinski napisał:

możemy zmienić piny na inne.

inne nie jest synonimem słowa dowolne (tak mnie uczyli na języku polskim).

W skrócie: możesz zmienić piny, ale tylko na te, które są połączone fizycznie z danym licznikiem. Niestety koszty technologiczne nie pozwalają na pełne matrycowanie wszystkiego gdzie chcesz 😉

16 godzin temu, KamilNowinski napisał:

Trochę to irytujące kiedy np będę chciał sterować outputem TIM3_CH3 do którego podepnę np. pin EnableA od mostka sterującego silnikiem, a on zawsze będzie podpięty pod PB0 czyli User Led1

Po prostu trzeba najpierw przeczytać dokumentację, a potem zaprojektować urządzenie na jej podstawie. Dopiero potem możesz projektować program. Musisz przewidzieć, które wyprowadzenie będzie Ci niezbędne do których peryferiów.

Btw. sam często w trakcie projektowania zmieniam wyprowadzenia po kilkanaście razy, by zredukować zakłócenia i długość ścieżek na PCB.

[KamilNowinski]

@Treker czyli w skrócie, nie da się. Z pewnością nie mogę tego oczekiwać że opcje z kursu przeznaczonego dla STM32L4 będą działały dla H7 choć przyznam szczerze, że lubię kursy, które są w pewnym stopniu "generyczne", czyli działają dla szerszej grupy mikrokontrolerów. Podobnie jak przerabiałem AVR'y gdzie w kursie głównie była Atmega8, ale wszystko co tam było działało też na 32 czy 16 itd. 🙂

@H1M4W4R1 czaje, czaje, nie projektuje żadnego urządzenia a jedynie ćwiczę z tutorialem który jest bardzo pomocny i taką miałem wątpliwość, bo pojawiła się nieścisłość, więc zapytałem. Inne w przypadku NUCLEO-H755ZI-Q oznacza żadne inne tylko te konkretne. Dokumentacja do samej płytki NUCLEO ma 253 strony, a do samego stm32h7 56 stron. Wątpię, że znalazłaby się choć jedna początkująca osoba która przeczytałby ją całą zanim zżarłaby ją chęć programowania 😉

Na razie nic nie spaliłem, blink ledy, komunikacja usart z esp32 i odczyt z adc mam za sobą, więc tak sobie śmigam  po kolei 😉

Edytowano Lipiec 3, 2024 przez KamilNowinski

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[H1M4W4R1]

13 minut temu, KamilNowinski napisał:

Dokumentacja do samej płytki NUCLEO ma 253 strony, a do samego stm32h7 56 stron. Wątpię, że znalazłaby się choć jedna początkująca osoba która przeczytałby ją całą zanim zżarłaby ją chęć programowania 😉

To tylko jakieś pi razy drzwi 300 stron... xD

Mam książki, które mają po 700+, a dokumentacje to widziałem nawet po 3k+. Po prostu szukasz tego co potrzebujesz 😉

14 minut temu, KamilNowinski napisał:

nie projektuje żadnego urządzenia

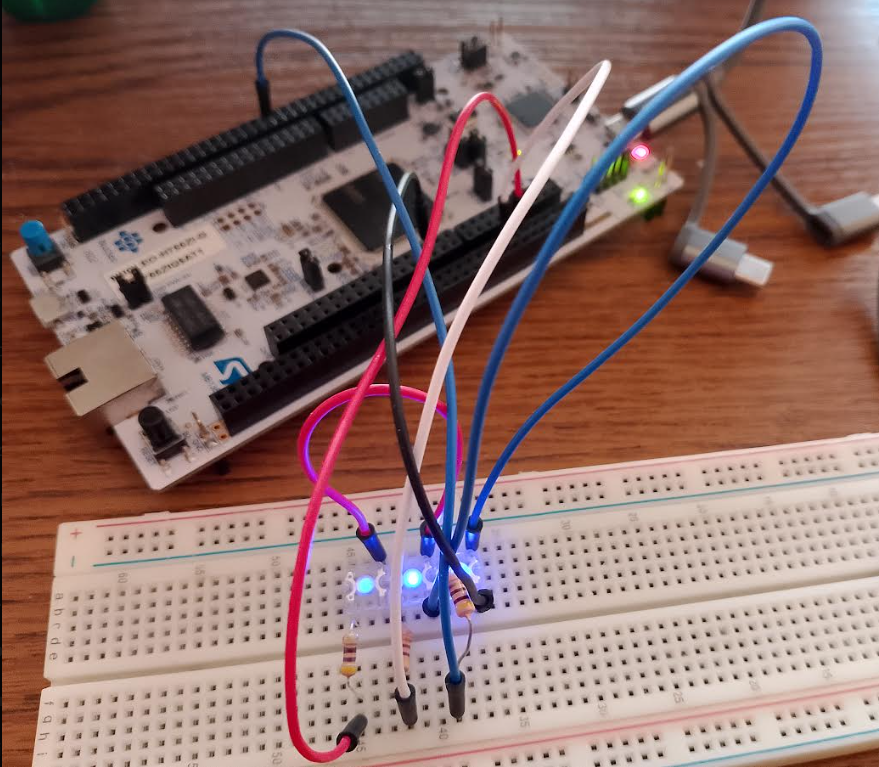

Właściwie to projektujesz - "pająka", na którym chcesz przetestować swój program 😉
