[Toomas]

Pamiętam jak pierwszy raz bawiłem się enkoderem. Było to już dość dawno temu, ale pamiętam, że próbowałem wykorzystywać go w połączeniu ze zwykłymi GPIO. Później "odkryłem" przerwania zewnętrzne i byłem dumny z siebie, ale dedykowany tryb do obsługi enkoderów to już mistrzostwo. Nawet nie wiedziałem, że istnieją takie rzeczy, świetna sprawa. Jak zwykle ciekawy poradnik!

[Treker (Damian Szymański)]

@Toomas faktycznie sprzętowa obsługa enkoderów to świetna sprawa. Szczególnie, gdy korzysta się z enkoderów do tego, aby kontrolować prace silników. Taki enkoder może generować tysiące impulsów podczas jednego obrotu koła. Liczba danych do zebrania jest gigantyczna, a tutaj wystarczy tylko konfiguracja modułu sprzętowego i gotowe - nie musimy przejmować się niczym więcej 🙂

[Nore21]

4 godziny temu, Elvis napisał:

Szczególnie temat sterowania silników, w tym BLDC zasługuje na oddzielny kurs.

A mógłbyś powiedzieć co ciekawego te mikrokontrolery mają w kontekście silników BLDC? Nie mam z tym dużo wspólnego, nie oczekuję konkretów, ale chętnie bym usłyszał 2-3 zdania tak dla zaspokojenia własnej ciekawości i pobudzenia apetytu na więcej ;)

[Elvis]

Możliwości timerów są ogromne i nawet nie będę udawał, że znam je w 100%. Ale kilka ciekawych rzeczy to np. center aligned PWM - najczęściej używamy PWM, gdzie licznik zaczyna od zera i liczy do zadanej wartości. W przypadku trybu "center aligned", licznik w jednym cyklu liczy "do góry", a w kolejnym "w dół". Dzięki temu przełączenia wyjścia są raz na cykl PWM, a nie dwa razy jak w używanych przez nas trybach.

Kolejna ciekawa opcja to wyjścia komplementarne - opis najprostszego sterowania mostkiem H znajdziemy np. tutaj. Przy taki sterowaniu zawsze mamy otwarty górny, a zamknięty dolny klucz, albo odwrotnie. Czyli jeśli narysowalibyśmy sobie przebiegi sterujące, górnym i dolnym tranzystorem, uzyskalibyśmy niejako "lustrzanym odbicie". Okazuje się, że takie sterowanie nie sprawdza się przy większych prądach. Prąd w obwodzie z indukcyjnością nie przestaje płynąć natychmiast, więc należy wprowadzić pewne opóźnienie (deadtime) przed włączeniem przeciwnego tranzystora. Timery w STM32 mogą mieć po dwa wyjścia na każdy kanał PWM: czyli wyjście zwykłe oraz zanegowane i to ze sprzętowym opóźnieniem przełączania. Jeden timer może wysterować cały mostek dla silnika BLDC, czyli aż 6 linii sterujących.

Następna ważna funkcja to specjalne zabezpieczenia, które sprawiają że po zadziałaniu watchdoga, albo wykryciu odpowiedniego stanu na pinie wejściowym, automatycznie zatrzymywane jest generowanie sygnału PWM. To bardzo ważne w przypadku sterowania maszyn lub urządzeń mogących stanowić zagrożenie.

Podczas kursu pokazujemy sprzętowe wsparcie dla enkodera - to oczywiście bardzo przydaje się w przypadku pracy z silnikami, ale STM32 posiadają również specjalne funkcje ułatwiające współpracę z 3 czujnikami halla w przypadku silników BLDC.

Mamy więc mnóstwo funkcji, które mogą być realizowane w pełni sprzętowo, a to ogromna zaleta w porównaniu z realizacją takich funkcji za pomocą samego oprogramowania.

[Nore21]

@Elvis trochę czarna magia, ale mnie zainteresowało i zmotywowało do dalszej nauki, bo to wszystko brzmi bardzo ciekawie, dzięki!

[Bhoy67]

Mam pytanie czy ktoś jeszcze nie mógł znaleźć funkcji HAL_TIM_GetActiveChannel? Jej wpisanie wyrzuciło mi błąd. Jak wpisuję w wyszukiwarkę mam 0 znalezionych.

Problemów mi to nie przysporzyło, bo obszedłem to łatwo wpisując w switcha wyciągnięte pole Channel ze struktury htim3 (htim3.Channel), ale pytam z ciekawości, bo nie znałem tej funkcji. A jak spróbowałem użyć to nie mam jej nawet w bibliotekach HALa.

[Treker (Damian Szymański)]

@Bhoy67 czy na pewno korzystasz z mikrokontrolera STM32L4?

Pytam, bo widzę, że nie masz zarejestrowanego zestawu do tego kursu, a korzystanie z innej rodziny mikrokontrolerów może generować właśnie tego typu problemy. Funkcja, o której wspominasz znajduje się w pliku: Drivers\STM32L4xx_HAL_Driver\Src\stm32l4xx_hal_tim.c - sprawdziłem kod jeszcze raz i działa bez żadnego problemu.

[Bhoy67]

@Treker, dzięki za odpowiedź. Tak, zestawu nie mam, ale używam płytki Nucleo tej samej co w kursie.

Jak już pytasz to przypomniała mi się pewna różnica, heh. Nie używam STM32CubeIDE tylko CubeMX i Workbencha jako osobne programy. Pewnie to jest przyczyną. Może inny plik ...tim.c jest u mnie wtedy generowny. Bo właśnie w tym pliku, o którym piszesz, się tej funkcji spodziewałem, a nie ma.

[Treker (Damian Szymański)]

Możliwe, że korzystasz z jakiejś starej wersji biblioteki HAL lub masz jakąś inną konfigurację projektu - ciężko tutaj o konkretną poradę, bo nie wiemy czym dokładnie dysponujesz (obstawiałbym jednak inną wersję biblioteki). Raz jeszcze gorąco zachęcam, aby podczas nauki z kursów korzystać z tego samego sprzętu i oprogramowania. Można uniknąć wielu niejasnych sytuacji 😉

[rafal132]

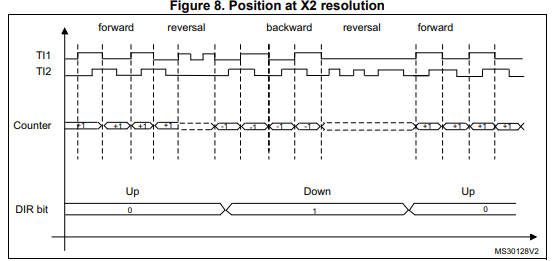

Panowie, czy podczas przekręcania enkodera o jeden klik program dodaje(lub odejmuje) do countera 1 czy 2? U mnie dodaje dwa co w sumie nie dziwne, można o tym przeczytać w nocie aplikacyjnej (rozdział 4.3.4, str. 33), jednak odniosłem wrażenie, że w podanym przykładzie inkrementuje o 1. Jak to jest i dlaczego?



[Treker (Damian Szymański)]

@rafal132 dałeś nam niezłą zagwozdkę - od wczoraj analizujemy ten temat i wygląda na to, że chyba niestety "w obiegu" są 2 wersje enkoderów, które wyglądają tak samo, a działają trochę inaczej. Jak tylko będziemy mieli taką pewność to opiszemy ten temat tutaj w komentarzu. Dla formalności dopytam: czy korzystasz z enkodera, który jest w naszym zestawie do tego kursu?
