SMT - co to za ustrojstwo?

[H1M4W4R1]

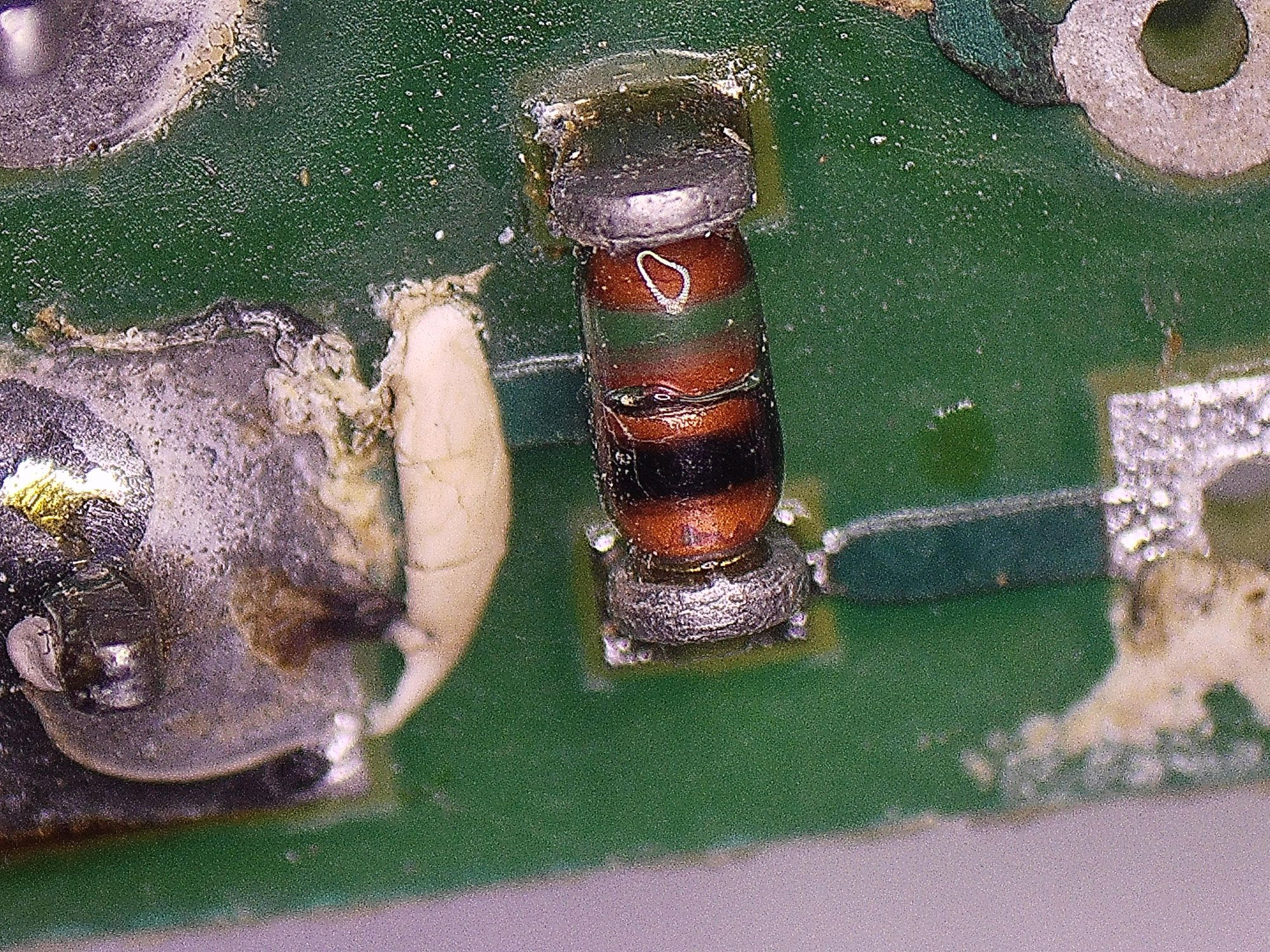

Co to za dioda?

Zawsze mogę wylutować i podpiąć się do testera, ale nie wiem gdzie go posiałem, a może ktoś będzie wiedział co to za dziabąg... (Płytka domofonowa od kumpla wymaga serwisu). Niby wygląda jak dioda, ale trudniej trafić w dokładny model... (mam za zadanie zreplikować PCB, bo producent już nie sprzedaje części zamiennych). [Próbowałem szukać info w sieci, ale ciężko idzie]

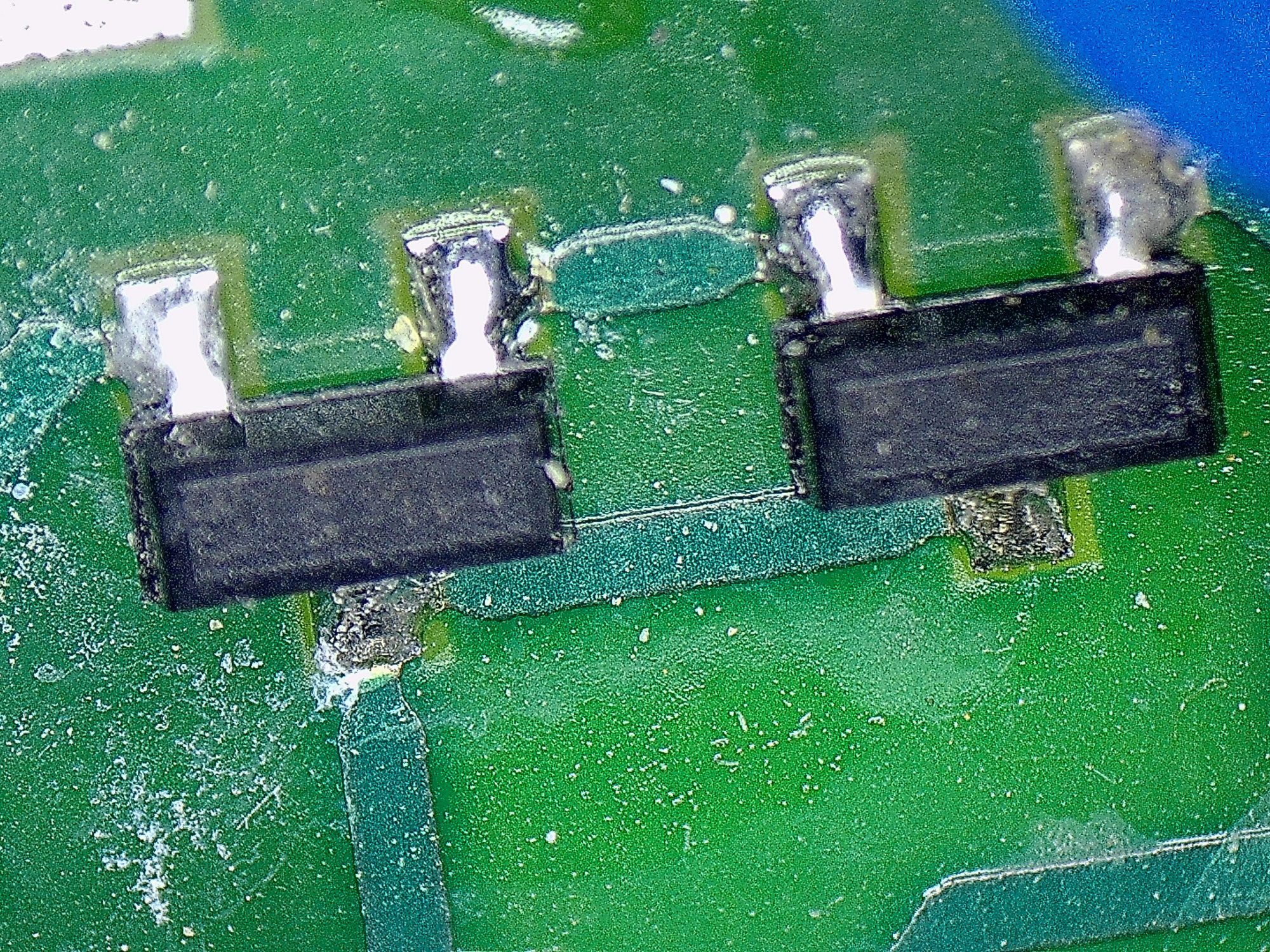

To mi wygląda na jakiś wzmacniacz Darlingtona, ale oznaczenia się wymyły, więc też trzeba będzie się wlutować (na szczęście PCB jest na wyrzucenie, więc mogę ciąć ścieżki )

Edytowano Lipiec 25, 2024 przez H1M4W4R1

[Nefarious19]

Dioda wygląda jak zenerka. Musiałbyś schemat jakiś zrobić z tej PCB to byśmy coś więcej wywnioskowali (napięcie Zenera np).

Co do sot-23 elementów rzeczywiście wyglądają jak NPN w darlingtonie natomiast jakbyś dał schemat to było łatwiej powiedzieć. Zawsze możesz zmierzyć miernikiem je czy między dolną lewą nóżką a prawą dolną jest 0.6V około. Wtedy raczej na pewno to NPNy

[VisualLab]

Chyba rzeczywiście pozostaje "zdjęcie charakterystyki" tej diody (o ile jest sprawna). Co do tranzystorów - wiele zależy od tego, jak zostały wykonane oznaczenia na obudowie (nadruk lub laser). Czasem na niektórych obudowach zostają ślady (nawet po niektórych nadrukach), które można próbować odczytać pod mikroskopem (w szczególności w świetle spolaryzowanym) albo używając lupy i UV.

[H1M4W4R1]

4 godziny temu, VisualLab napisał:

Czasem na niektórych obudowach zostają ślady (nawet po niektórych nadrukach), które można próbować odczytać pod mikroskopem (w szczególności w świetle spolaryzowanym) albo używając lupy i UV.

Pod mikroskopem widać, że nadruk raczej dostał czyszczenie laserowe, więc raczej już za wiele się z tego nie odczyta.

5 godzin temu, Nefarious19 napisał:

jakbyś dał schemat to było łatwiej powiedzie

To zdjęcie płytki wraz z połączeniami...

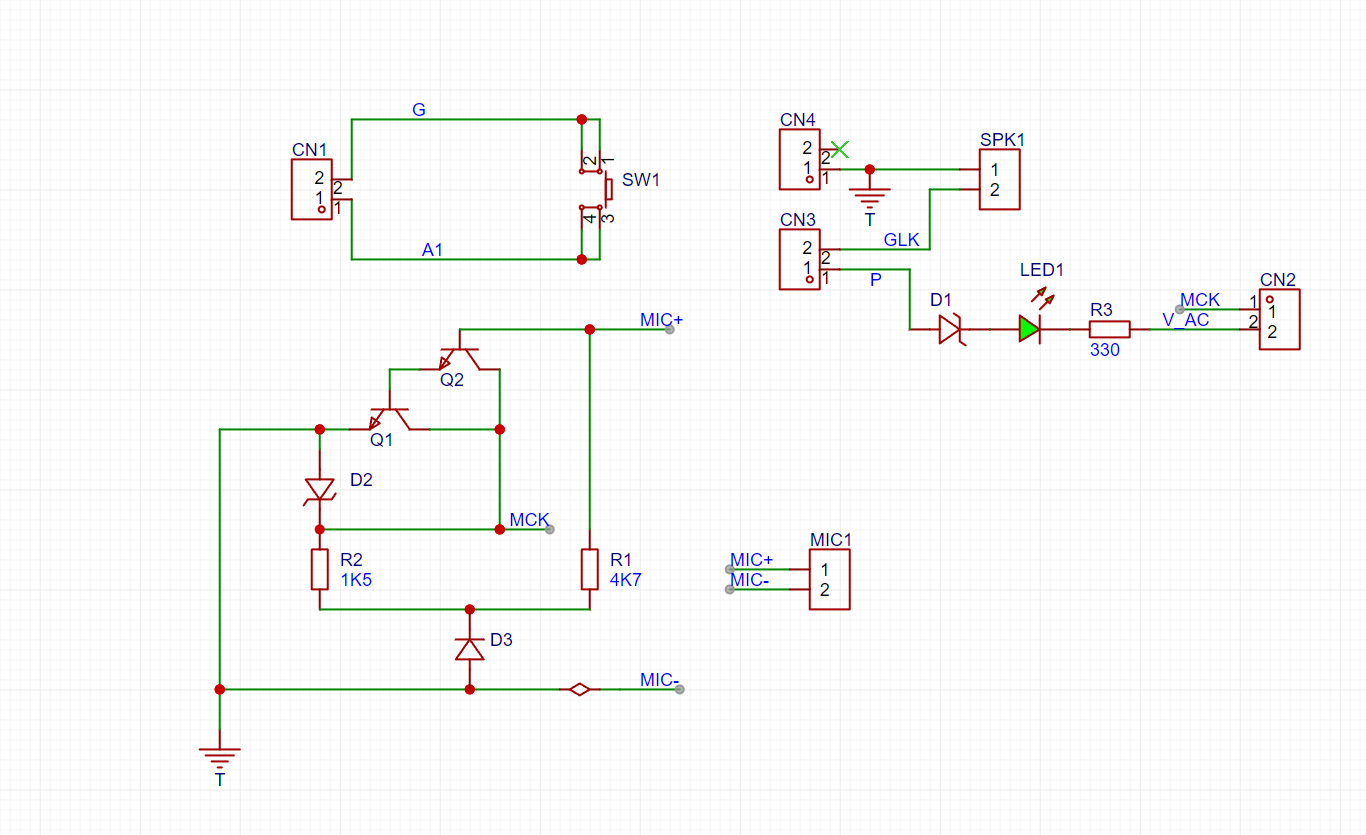

A tutaj schemat (może zawierać błędy):

https://tinyurl.com/2cjw8lbt

Układ Darlingtona ma sens jako wzmacniacz sygnału z mikrofonu, ale nie pasuje mi tutaj obecność Zener'ek...

[Gość]

30 minut temu, H1M4W4R1 napisał:

Układ Darlingtona ma sens jako wzmacniacz sygnału z mikrofonu, ale nie pasuje mi tutaj obecność Zener'ek...

Mikrofon indukcyjny czy pojemnościowy? Ponadto zielony pasek faktycznie może sugerować diodę zenara. Jesteś w stanie orientacyjnie zmierzyć spadek napięcia multimetrem? Wartość w okolicach 0,7V w kierunku przewodzenia może wskazywać na diodę zenera.

[Gość]

Co do tranzystorów to sprawdź czy są to standardowe tranzystory NPN tj. pisał @Nefarious19. Spadek napięcia BE. Jeżeli w granicach 0,6V to możesz dać w roli stopnia wyjściowego BC817-(grupa wzmocnienia), oraz przedstopia BC847. Albo obydwa BC817-25/40 dla większego wzmocnienia.

[H1M4W4R1]

Dioda: 565mV (multimetr) lub 0.7V (tani chiński "tester tranzystorów", przy czym ten drugi miał problemy z pojemnością)

Do mikrofonu nie mam szklanej kuli (wygląda na najtańszy elektret)

Tranzystory to najpewniej zwykłe NPN'y (tak napięcie się zgadza), coś się tam dobierze na oko.

I tak jest to domofon.

Edytowano Sierpień 1, 2024 przez H1M4W4R1

[Gość]

7 minut temu, H1M4W4R1 napisał:

Do mikrofonu nie mam szklanej kuli.

To zmierz go na oporności. Jeżeli sprawy, to w przypadku mikrofonu indukcyjnego powinna wyjść jakaś rezystancja.

7 minut temu, H1M4W4R1 napisał:

Dioda: 565mV (multimetr) lub 0.7V (tani chiński "tester tranzystorów", przy czym ten drugi miał problemy z pojemnością)

No i tu się zaczyna problem, bo nie wiadomo czemu ufać... Z multimetru wychodzi, że zwykła dioda, a z testera że zenerka xD. Co to za multimetr? Warto temu ufać? Sprawdź dla określenia punktu odniesienia np. 1N4148. (jaki ma spadek)

Edytowano Sierpień 1, 2024 przez rafal220

[H1M4W4R1]

49 minut temu, rafal220 napisał:

Z multimetru wychodzi, że zwykła dioda, a z testera że zenerka xD. Co to za multimetr? Warto temu ufać? Sprawdź dla określenia punktu odniesienia np. 1N4148. (jaki ma spadek)

Raczej bym skłaniał się do zaufania multimetrowi... swoje kosztował, więc raczej powinien podawać dokładne wyniki (poza tym zwykle mnie nie oszukiwał).

[mozdzons]

Może za dużo w dyskusji nie pomogę. Miałem kiedyś podobny problem z identyfikacją diody zenera. Gdy podłączałem ją pod wyprowadzenia opisane cyframi pokazywało mi że to zwykła dioda (spadek napięcia ok. 600mV) wtedy bardziej doświadczony elektronik poinstruował mnie że tester elementów ma specjalne wejścia do testu diod zenera opisane K i A.

[KatzePL]

Dnia 25.07.2024 o 20:23, H1M4W4R1 napisał:

[Próbowałem szukać info w sieci, ale ciężko idzie]

https://www.mifon.pl/image/catalog/pdf/analogowe/02_Opis_Zaciskow_Kasety.pdf [ https://www.mifon.pl/index.php?route=information/information&information_id=14 ]
 https://www.elektroda.pl/rtvforum/topic3837078.html#19649990

No i domysły. Skoro między V~ a P jest dioda, a P jest wyprowadzeniem do podświetlenia to czemu nie miała być to dioda polaryzująca i obcinająca połówkę sinusa z napięcia wzmacniacza?

[H1M4W4R1]

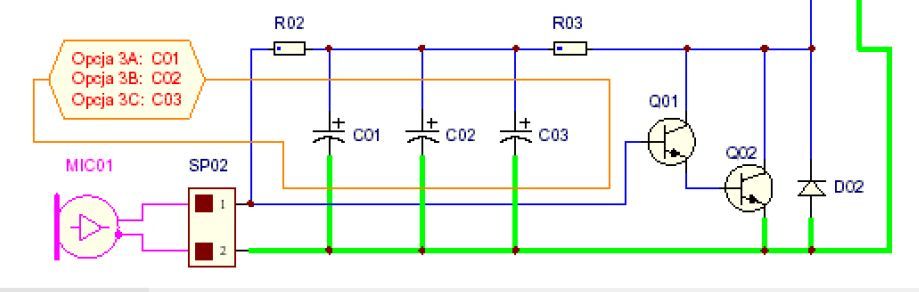

Replika PCB (byłbym wdzięczny jakby ktoś spojrzał na schemat) [Zamiast Zenerek wstawię zwykłe switching, ale nie miałem pod ręką symbolu diody prostowniczej z obudową MELF, a lenistwo wzięło górę]

Rezystancja mikrofonu to 1.9kOhm (pi razy drzwi), ale przy 1kHz ma on jakieś 2mH indukcyjności, a przy 4kHz już 2.2uF pojemności (indukcyjność spada do -0.7mH)...



Edytowano Sierpień 18, 2024 przez H1M4W4R1

[_LM_]

45 minut temu, H1M4W4R1 napisał:

Rezystancja mikrofonu to 1.9kOhm

To nie jest elektret? Czemu tak nisko?

[H1M4W4R1]

3 minuty temu, _LM_ napisał:

To nie jest elektret? Czemu tak nisko?

Właśnie to wygląda na elektreta, ale kolega wyżej sugerował coś innego



[_LM_]

No ale wtedy od MIC+ do bazy byłby kondensator blokujący. Dziwny jest ten układ ale ja się na tych rozwiązaniach interkomowych słabo znam
