SMT - co to za ustrojstwo?


Pomocna odpowiedź

(edytowany)

@_LM_ miałeś rację z kondensatorem xD


[Cenzura] czarne tantale... czemu nie jest on żółty... i to jeszcze ma oznaczenie A60 a nie jakieś normalne... xD

A te dwie diody to praktycznie zwykłe... Tutaj referencyjny klon innego producenta:

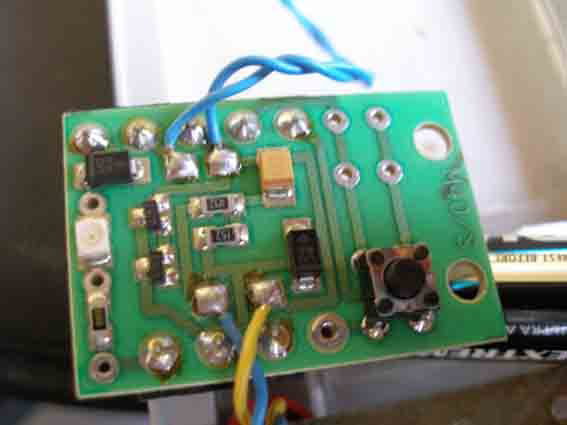

Widać żółtego tantala od rezystorów do masy głośnika. Jeden z rezystorów (152) idzie do kolektorów tranzystorów, do diody po prawej i do jednego z wyjść (przechodzi przez wyjśćie pod żółtym przewodem).

472 idzie do tantala oraz do 1k5 (z drugiej strony niż podłączenie do tranzystorów), drugi pad idzie do niebieskiego przewodu od mikrofonu.

Żółty przewód od mikrofonu idzie prosto do tantala i głośnika, więc to pewnie biegun "minus".

Po lewej to zwykły sygnał "świetlny", że urządzenie działa 😉

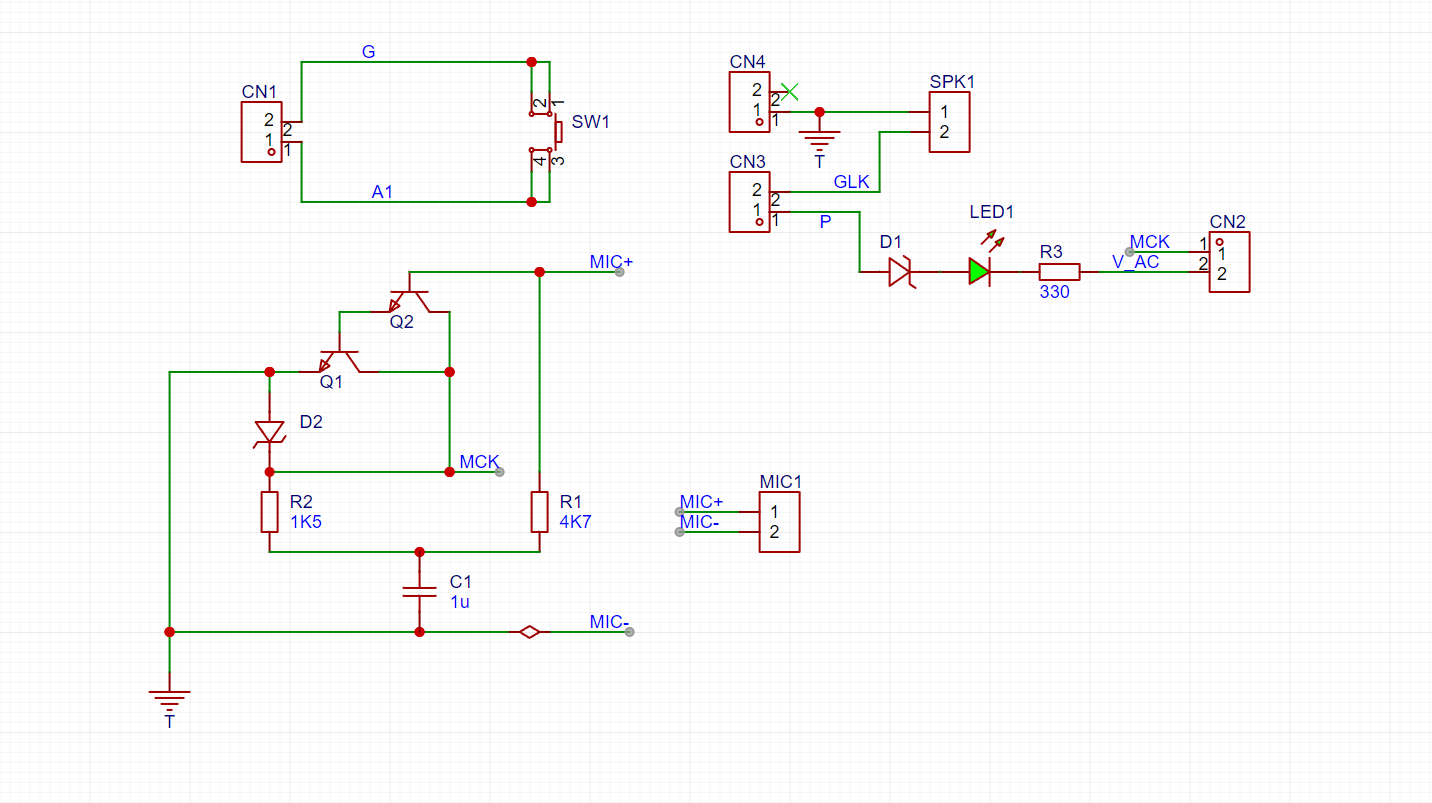

Czyli w sumie teraz schemat jest poprawny 😉 Nie mam tantala to wrzucę tam ceramika... Chociaż pewnie jedna płytka będzie z transferu (dla pewności).

Mam nadzieję, że jak dam tam diody Shottky'ego to nie będzie problem xD

Edytowano przez H1M4W4R1
15 godzin temu, H1M4W4R1 napisał:

Po lewej to zwykły sygnał "świetlny", że urządzenie działa 😉

Podświetlenie kasety/klawiatury. 😉


Dnia 18.08.2024 o 19:47, H1M4W4R1 napisał:

Właśnie to wygląda na elektreta, ale kolega wyżej sugerował coś innego 😛

W instalacjach spotkałem się głównie z węglowymi i elektretowymi. Z czego te pierwsze głównie w unifonach.
