Oscyloskop na rp2040 pi pico

[Gość]

@farmaceuta Nie kumasz zagadnienia... Przecież W ADC ESP masz sztuczną masę zrobiona z dzielnika na dwóch rezystorach 1k.

Czyli k = (Umax trafo * 1,41) / (1/2 Uadc esp)

Umax trafo = maksymalne napięcie mierzone = 275VAC ?

Ponadto zmierz te trafo ile ma na wtórnym w czasie pracy jałowej. Będzie ok 12VAC ?

[farmaceuta]

2 minuty temu, ethanak napisał:

Istnieją takie dziwne elementy jak diody i transoptory...

Których nie chcę stosować bo mi wyprostują napięcie i cały niecny plan pomiaru sinusoidy zamieni się w zwykły pomiar cyfrowy 0/1 ja przez ten transformator chcę zaobserwować sinusoidę sieci...tak jak koledzy wcześniej wspominali, do pomiaru wysokich napięć stosuje się transformatory separacyjne, i taki efekt chce osiągnąć na zwykłym trafo, bo profesjonalne rozwiązania kosztują tyle co oscyloskop

[Gość]

5 minut temu, ethanak napisał:

Istnieją takie dziwne elementy jak diody i transoptory...

Pomyliłeś wątek...

[ethanak]

Szukaj pod hasłem "voltage shifter".

[farmaceuta]

Przed chwilą, rafal220 napisał:

@farmaceuta Nie kumasz zagadnienia...

To całkiem możliwe,więc się powtarzam...tłumacz jak dziecku



1 minutę temu, rafal220 napisał:

@farmaceuta

Ponadto zmierz te trafo ile ma na wtórnym w czasie pracy jałowej. Będzie ok 12VAC ?

Trafa jeszcze nie mam (dlatego pytam co i jak żeby bubla nie kupić) 9v to taki przykład tylko...chodzi mi cały czas o to że będę mierzył napięcie AC...czyli będą się mi bieguny zmieniać na końcówkach uzwojenia, i chodzi mi o to czy jeżeli wylicze sobie zwykły jeden dzielnik to czy po "odwróceniu" polaryzacji nie sfajcze rp2040 bo napięcie wyjdzie po za zakres, bo dzielnik będzie jakby odwrócony

[farmaceuta]

5 minut temu, ethanak napisał:

Szukaj pod hasłem "voltage shifter".

Tak..już wspominales o tym, ale z tego co wiem to jest dla pomiarów DC, a ja chcę mierzyć AC

[Gość]

1 minutę temu, farmaceuta napisał:

chodzi mi cały czas o to że będę mierzył napięcie AC

Przecież kupiłeś to pico z oprogramowaniem? Czy zamierzasz pisać software? Program jest tak zrobiony że 0 ADC wypada w połowie zakresu (tłumaczył Ci to przecież @ethanak) Dodatnia wartość sinusa = wartości większe od poły zakresu ADC, natomiast ujemna wartość sinusa = wartości poniżej połowy ADC. 0 volt = 1/2 ADC = linia po środku LCD.

[farmaceuta]

1 minutę temu, rafal220 napisał:

Przecież kupiłeś to pico z oprogramowaniem? Czy zamierzasz pisać software? Program jest tak zrobiony że 0 ADC wypada w połowie zakresu (tłumaczył Ci to przecież @ethanak) Dodatnia wartość sinusa = wartości większe od poły zakresu ADC, natomiast ujemna wartość sinusa = wartości poniżej połowy ADC. 0 volt = 1/2 ADC = linia po środku LCD.

Dalej nie rozumiesz...gdyby trafo mi zamieniło 230v na 3.3v to wtedy podpinam bezpośrednio i jest tak jak mówisz...ale ja muszę mieć trafo na większe napięcie i to napięcie muszę ograniczyć dla bezpiecznych wartości rp2040...zrobię schemat i wtedy będziemy gadać, bo tak to nie ma sensu

[Gość]

1 minutę temu, farmaceuta napisał:

ale ja muszę mieć trafo na większe napięcie i to napięcie muszę ograniczyć dla bezpiecznych wartości rp2040

Przecież podałem Ci dwa proste wzory na obliczenie dzielnika który to napięcie wytłumi do wartości oczekiwanej...

[Gość]

Najpierw obliczasz k z tego wzoru;

k = (Umax trafo * 1,41) / (1/2 Uadc esp)

A następnie dzielnik z tego wzoru k = (R1 + R2) / R1.



[farmaceuta]

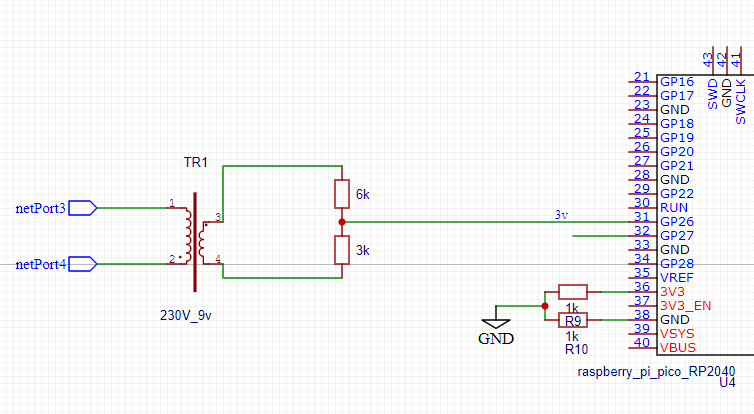

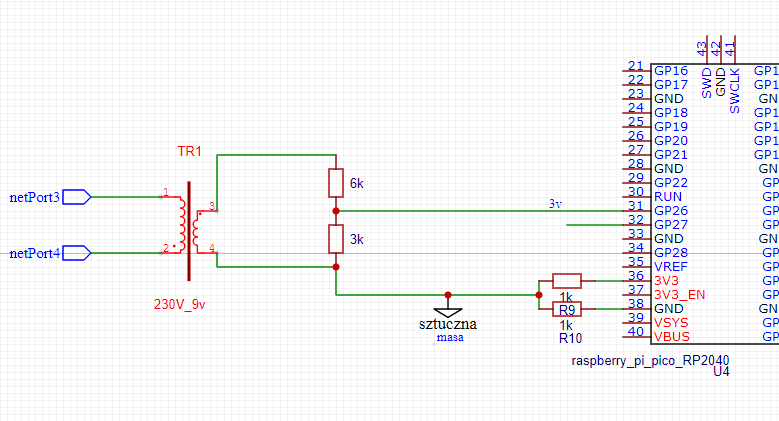

czyli jezeli zrobie tak jak na schemacie to bez wzgledu na to ktory bedzie polokres napiecie nie wyjdzie mi poza bezpieczny zakres dla rp2040 tak?

[Gość]

12 minut temu, farmaceuta napisał:

czyli jezeli zrobie tak jak na schemacie to bez wzgledu na to ktory bedzie polokres napiecie nie wyjdzie mi poza bezpieczny zakres dla rp2040 tak

A gdzie sztuczna masa do dzielnika pomiarowego? (nie zaznaczyłeś). Ponadto pisałem 1/2 Uadc. 3V przekroczy Ci zakres (3,3 / 2) + 3 ~4,65V (wartość poza zakresem ADC) xD

[farmaceuta]

Przed chwilą, rafal220 napisał:

Ponadto pisałem 1/2 Uadc. 3V przekroczy Ci zakres (3,3 / 2) + 3 ~4,65V (wartość poza zakresem ADC) xD

Tak wiem o tym...narazie ustalamy stałe wartości jak na chcemacie żeby było mi prościej zrozumieć..

Sztuczna masa to GND...poprostu zapomniałem oznaczyć prawidłowo...czyli tak jak na schemacie będzie czy nie?

[Gość]

1 minutę temu, farmaceuta napisał:

Sztuczna masa to GND...poprostu zapomniałem oznaczyć prawidłowo...czyli tak jak na schemacie będzie czy nie

Tak, ale popraw ten rysunek, bo nikt nie wie czy Ty myślisz prawidłowo...
