"ekspander" guzikow na jednym pinie adc

[farmaceuta]

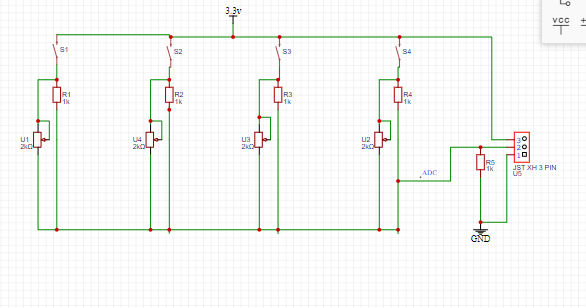

jako ze chyba do mnie dotarlo ze jesli dorzuce rezystor podciagajacy adc, to wtedy zrobi mi sie rezystancja zastepcza z czescia potencjometra ktory jest podpiety do gnd i wtedy moj zakres nie byl by liniowy w calym zakresie...wrzucam zmodyfikowany schemat, o to Ci chodzilo @ethanak co nie?



Edytowano Wrzesień 23, 2024 przez farmaceuta

[ethanak]

1 godzinę temu, farmaceuta napisał:

wrzucam zmodyfikowany schemat

Ja też

Oczywiście możesz to odwrócić (rezystor R4 do gnd, i łączyć resztę do +3.3v zamiast do masy)



Edytowano Wrzesień 23, 2024 przez ethanak

[farmaceuta]

No czyli to samo co moje z tym że trzecia nóżka potencjometra nie jest podłączona, ale to akurat bez różnicy...no to tak to zrobię, a raczej już zrobiłem no a ten kondensator jest konieczny? Długo zejdzie mu się ładować, rozładować?

[ethanak]

Jest konieczny w esp32, temat wałkowany jakieś 500 razy przez antydokumentacjonistów.

[farmaceuta]

9 minut temu, ethanak napisał:

 antydokumentacjonistów.

Nie mam pojęcia o kim mowa...ja przecież zawsze czytam dokumentację

[_LM_]

4 minuty temu, ethanak napisał:

Jest konieczny w esp32, temat wałkowany jakieś 500 razy przez antydokumentacjonistów.

Chyba każdy znany mi wbudowany ADC potrzebuje tego kondensatora zwłaszcza jeśli impedancja źródła jest wysoka. Nie jestem na 100% pewien, chyba było o tym w kursie forbota dla Arduino.

@farmaceuta czytanka do poduchy https://www.stm32wrobotyce.pl/2022/12/29/kurs-stm32-ll-cz-13-wstep-do-konwertera-adc/

[ethanak]

@_LM_ Jest omówione w dokumentacji oficjalnej do ESP32 jak zrobić żeby adc podawał sensowne wyniki.

@farmaceuta nie tak samo, bo ja mam dwa druty i obojętnie jak podłączysz będzie działać.

[farmaceuta]

4 minuty temu, ethanak napisał:

@_LM_

@farmaceuta nie tak samo, bo ja mam dwa druty i obojętnie jak podłączysz będzie działać.

A nie no tak...poprostu ja założyłem że każda płytka od guzików będzie miała swój własny rezystor podciagajacy zamiast jednego rezystora na płytce głównej (który i tak się tam znajdzie i będę miał wybór, albo lutuje jeden rezystor na głównej płycie, albo na każdej z płytek od guzików, płytek przewiduje w użytku dwie)
