Dlaczego woltomierz pokazuje napiecie w szeregu? Co mierzy?

[Sheppard25]

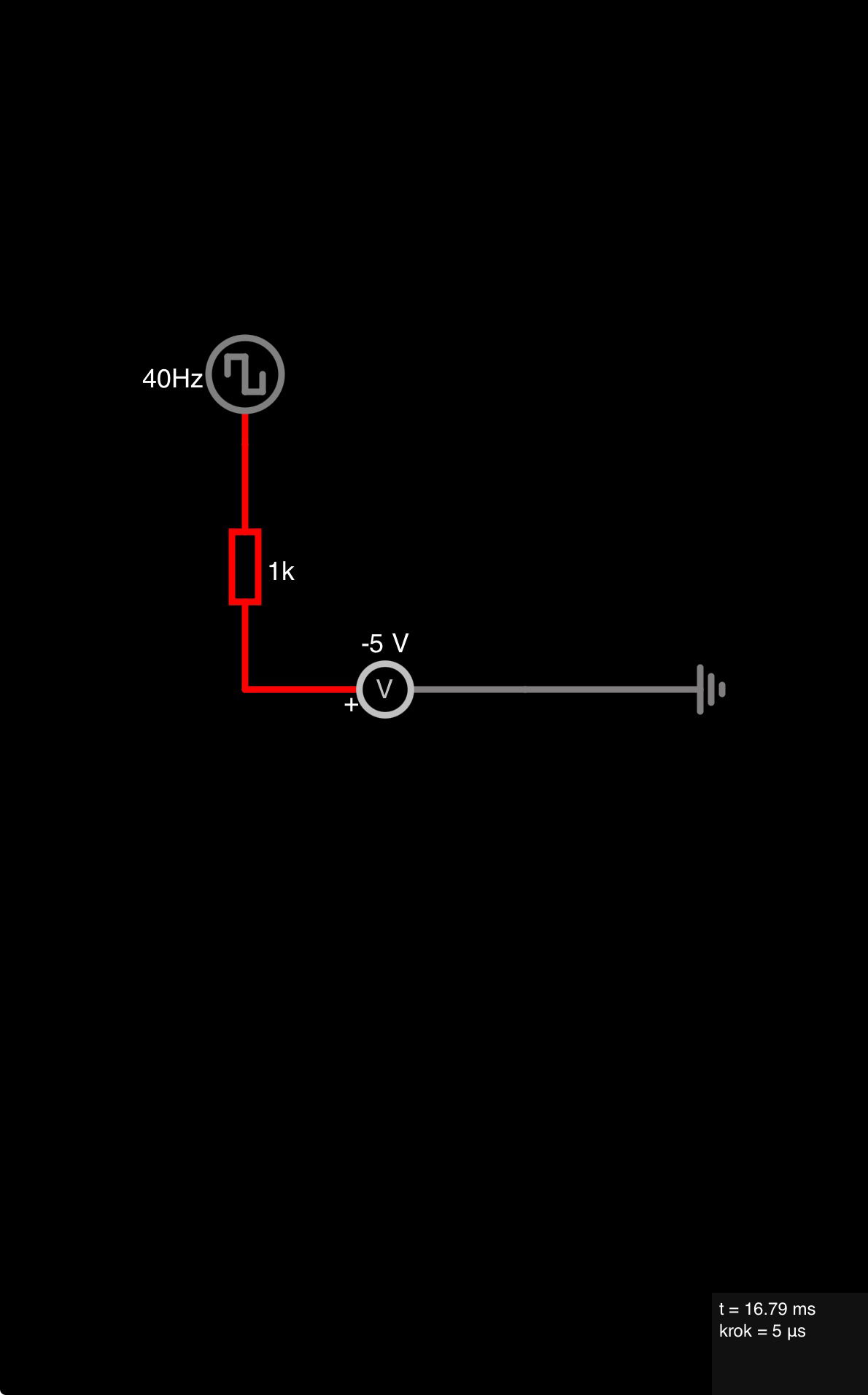

Czesc. Szybkie pytanie, czemu woltomierz wpiety w szereg jak ponizej pokazuje napiecia sygnalu? Nie powinno cale napiecie odlozyc sie na rezystorze? Woltomierz tu nie powinien niczego pokazac bo nie mierzy niczego. Pozdrawiam



Ja to troche rozumiem tak ze jezeli wotomierz jest przerwa w obwodzie to nie plynie prad a wiec tu nie aplikuje sie zasada spadku napiecia na rezystorze i napiecie przechodzi cale na wyjscie rezystora

Edytowano 25 października przez Sheppard25

[Marekk]

Teoretycznie opór woltomierza jest nieskończony i dlatego teoretycznie cały sygnał odkłada się na woltomierzu, a na rezystorze teoretycznie nic się nie odłoży, bo prąd teoretycznie wynosi zero. W praktyce oporności woltomierzy cyfrowych rzędu megaomów, można uznać za pomijalnie duże.

[jand]

3 godziny temu, Sheppard25 napisał:

Woltomierz tu nie powinien niczego pokazac

Zawsze coś pokazuje, w szczególności 0V.

3 godziny temu, Sheppard25 napisał:

jezeli wotomierz jest przerwa w obwodzie

Jeśli jest przerwa w obwodzie, to przez opornik nie płynie prąd, nie ma na nim spadku napięcia (prawo Ohma), a więc miernik pokazuje napięcie wejściowe.

Mierzymy napięcie, a nie prąd, więc prąd nie musi płynąć.

Oczywiście prawdziwe woltomierze mają jakąś oporność wewnętrzną, więc jakiś minimalny prąd płynie, ale jest ona tak duża, że w porównaniu z opornikiem 1k nie ma ona znaczenia.

[Preskaler]

Tak na dobrą sprawę wszystkie woltomierze mierzą... prąd. Jedynie różnią się tym, że jedne są mniej a drugie bardziej czułe, czyli do pełnego wskazania (wychylenia wskazówki?) potrzeba większego lub mniejszego prądu. Nawet bardzo czułe galwanoskopy elektrostatyczne potrzebują prądu. Im czulszy jest woltomierz tym ma większą oporność wewnętrzną. Dla przykładu - analogowy woltomierz o ustroju pomiarowym 20 uA ma oporność wewnętrzną 50k/V. Nie ma woltomierza o nieskończenie dużej oporności wewnętrznej, więc włączając go do układu, ze zr≥znicowanym potencjałem, musi przez niego płynąć jakiś prąd.
