Regulator fazowy (trojfazowy)


Pomocna odpowiedź

Witam panstwa...draze dalej temat sterowania regulatorow trojfazowych....o ile sterowanie jednofazowym jest dla mnie zupelnie zrozumiale, o tyle sterowanie (algorytm) trojfazowe jest dla mnie nie do konca oczywiste...chodzi mi o  uklad gwiazda/trojkat bez przewodu neutralnego. Znalazlem taki temat na elektrodzie https://www.elektroda.pl/rtvforum/topic2554352.html i patrzac na ponizszy schemat przebiegow sterowanie powinno chyba sie odbywac na takiej zasadzie jak omowil to autor powyzszego tematu... czyli, wykrywam zero kazdej fazy (za pomoca przewodow L/N) jak ma to miejsce  w detektorze zera jednofazowym, odczekuje 30 stopni przebiegu do punktu naturalnej komutacji i od tego momentu odliczam opoznienie zalaczenia triakow/tyrystorow dla odpowiedniej mocy jak ma to miejsce w standardowym regulatorze jednofazowym

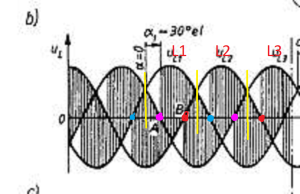

ponizej zolta kreska jest zaznaczony punkt naturalnej komutacji (moment wylaczenia triakow i punkt w ktorym zaczynam odliczac czas opoznienia), kolorowymi kropkami zaznaczylem przejscie przez zero kazdej z faz (od tego momentu czekam 30 stopni przebiegu...


potrzebuje potwierdzenia czy ide dobrym tropem i cos takiego sterowane w ten sposob ma szanse dzialac...niestety autor z elektrody nie podzielil sie czy taki sposob sterowania zdal egzamin...

Link do komentarza
Share on other sites

(edytowany)

Moge podłączyć jako obciążenie zwykle żarówki 230v połączone w gwiazdę do takiego regulatora 3f?? (Wiem że gdybym podłączył je w trójkąt to by spłonęły)

Edytowano przez farmaceuta
Link do komentarza
Share on other sites

7 minut temu, _LM_ napisał:

Możesz trzy w gwiazdę albo sześć w trójkąt

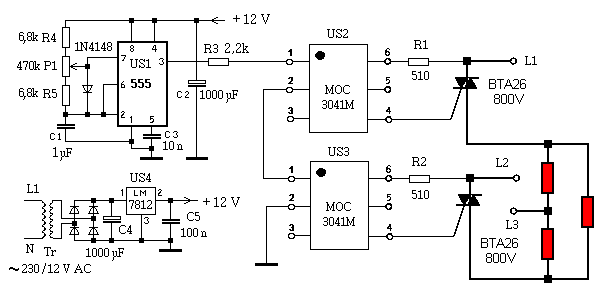

Dokładnie tak myślałem 👍😉 a wiesz czym się różni sterowanie grupowe od fazowego tak zgrubsza? (Na schemacie to jest grupowe?? ) 1128642677_grupowe_z_555_9648(1).thumb.gif.d7bd81eab41d95eacd8657fa6b186e02.gif to by mi ułatwiło sprawę, bo nawet często był opis że w takich softstartach jedna faza jest na sztywno...co by mi dało 33% mniej lutowania😅

Link do komentarza
Share on other sites
