Mostek H na przekaźnikach

[ziober]

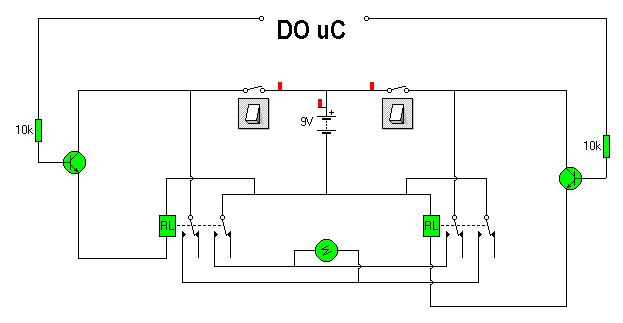

A czy to cudo jakie stworzyłem bedzie działać? Jesli nie to co musze pozmieniać??

//daniel93

Wydzielone z tematu Mostek H

[Gość]

Jaki prąd będzie pobierać silnik i przy jakim napięciu...

W przypadku przekaźników ważna jest także, częstotliwość zmian kierunku obrotów...

[ziober]

Silniki od Cd romu czyli będą pobierały coś ok 20 mAh a bedą zasilane na 6 - 12V. Częstotliwość zmieny obrotów nie musi być duża, bo wiem ze przekaźniki potrzebują chwilki zeby sie właczyć i wyłączyć 🙂

[Gość]

Nie chodzi o to, że potrzebują chwilki aby zmienić stan, lecz o niską żywotność styków. Lepiej zrób taki mostek - https://www.forbot.pl/forum/topics3/111.htm

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[ziober]

To ile wynosi żywotność tych styków?

[Gość]

Nigdy tego nie wiadomo. Zależy w jak bardzo chińskiej fabryce je wyprodukowali.

Dlaczego nie zastosujesz tranzystorów?

[ziober]

Bo juz próbowałem 2 razy i mi nie wyszło... 🙁 No ale tak "na oko" to ile cyklu włacz wyłącz? Około 1000?

[Gość]

Tak, ale przy 20mA...

[ziober]

Co przy 20mA? :|

[McRancor]

A dlaczego około 1000?

Żywotność mechaniczna na poziomie 5000000 i elektryczna na poziomie 25000 cykli to standard, oczywiście można kupić gorsze, ale ten 1000 przy 20mA to znacznie przesadzone, przy tym prądzie możesz zapomnieć o problemie żywotności, prędzej kółeczka się zetrą niż przekaźniki wypstrykają 😉

[ziober]

A ten schemat który przedstawiłem jest dobry? Czy musze w nim coś zmienić? I jakie tranzystory mam użyć? Mogą być BC-337 ?

[Gość]

Dodaj diody przy przekaźnikach.

Nie wiem po co te przełączniki?

Mogą być i te na schemacie...

[ziober]

Te diody to mają byc ledy czy takie zwykłe? 🙂 i Po co one tam?

[Konrad]

Te diody to mają byc ledy czy takie zwykłe? 🙂 i Po co one tam?

🤣🤣🤣🤣 Mają to być zwykłe diody prostownicze 😉 .

[ziober]

Aaaa... 😃 1N4148 mogą być? 🙂 i Gdzie je mam wstawic do tego schematu??
