Sterowanie oświetleniem ostrzegawczym w wozie strażackim

[CTKL_PL]

Cześć!! Konstruuje oświetlenie trójkąta ostrzegawczego, który będzie zamontowany na dachu wozu strażackiego. Efekt ma być z grubsza podobny do tego:
https://i.iplsc.com/000702JJ7MIQ4FRN-C322-F4.webp

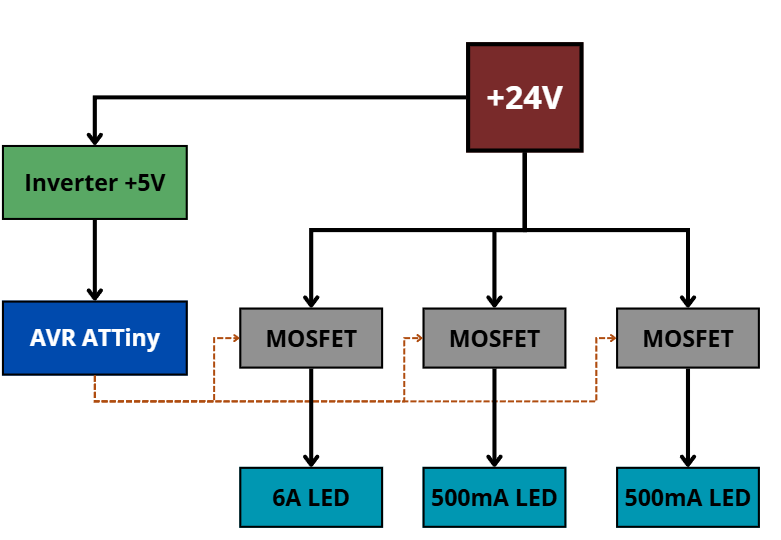

Schemat blokowy układu:

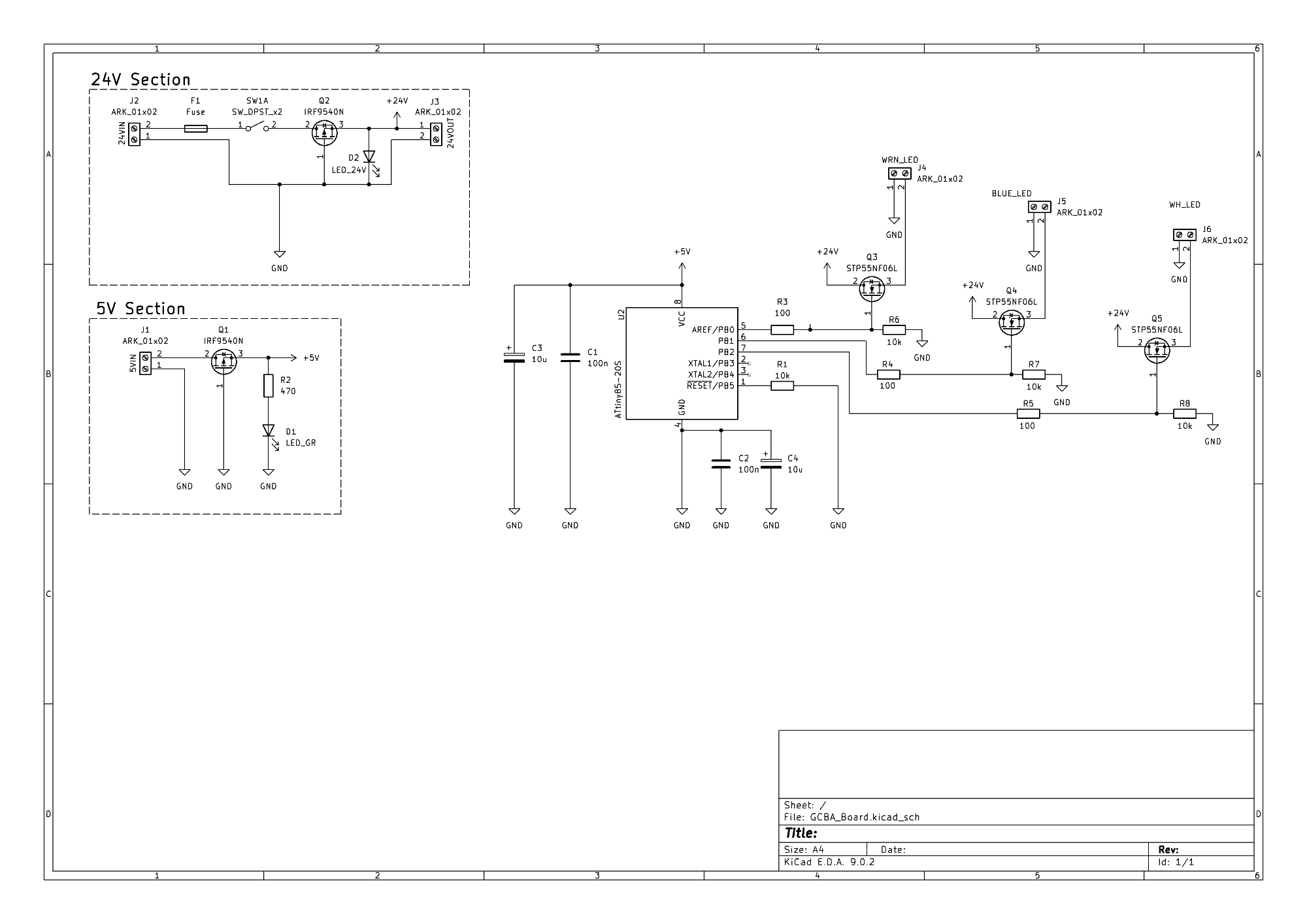

Schemat:

Opis działania:

Układ ma działać w oparciu o tylko jeden przycisk, który uruchamia i wyłącza wszystko. W samochodzie mam 24V, którym zasilane są światła oraz przetwornica 5V, która jest niezbędna do działania mikrokontrolera AVR Attiny. Mikrokontroler odpowiada za sterowanie MOSFETAMI, które według działania programu odpowiednio załączają i gaszą dane światło.



Bardzo proszę doświadczonych elektroników o weryfikację schematu, dobre rady, krytykę. Z góry dziękuję!!

[H1M4W4R1]

5 godzin temu, CTKL_PL napisał:

Przetwornica, nie inwerter... inwerter zamienia prąd stały na przemienny

5 godzin temu, CTKL_PL napisał:

Na moje oko o 3 w nocy wygląda git (ale bez gwarancji) poza C2 i C4, które są bezużyteczne

Edytowano Wrzesień 16, 2025 przez H1M4W4R1

[_LM_]

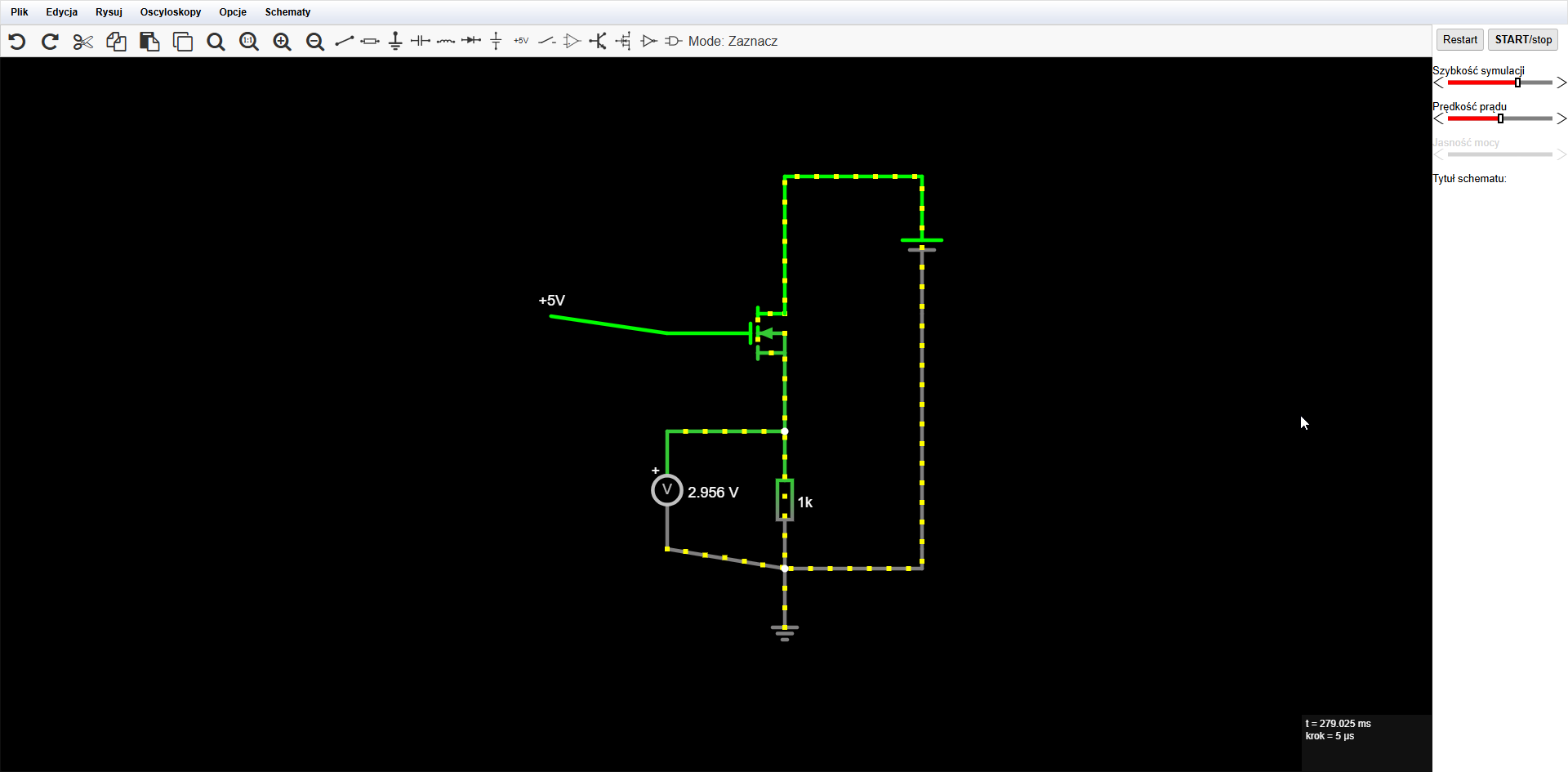

Nie zadziała, układ z mosfetami jest wtórnikiem źródłowym

Edytowano Wrzesień 16, 2025 przez _LM_

[CTKL_PL]

13 godzin temu, _LM_ napisał:

Nie zadziała, układ z mosfetami jest wtórnikiem źródłowym

Zatem co zrobić aby układ zadziałał ?

[_LM_]

30 minut temu, CTKL_PL napisał:

Zatem co zrobić aby układ zadziałał ?

Zamienić typ tranzystorów, lub wg mnie lepsza opcja - dostosować układ sterowania bramki, najlepiej z optoizolacją - ale nie jest to wymagane. Ja w tej chwili nie mam możliwości podać więcej szczegółów. Jeśli nikt nie odpowie to w późniejszym czasie się postaram.

[fribble3]

@CTKL_PL

W tranzystorach N-MOSFET:
Obciążenie (LEDy) podłącz pomiędzy +24V, a drenem, źródło do masy.

W tranzystorach P-MOSFET:
Obciążenie podłącz pomiędzy drenem, a masą, źródło podłącz do +24V.

Pamiętaj o rezystorach ograniczających prąd dla LED.

[_LM_]

14 godzin temu, CTKL_PL napisał:

Zatem co zrobić aby układ zadziałał ?

Jak często będziesz przełączał klucze, czy planujesz PWM na wyjściu? Dodaj filmik jak to ma ewentualnie działać, ale jako film yt nie tak jak w pierwszym poście.

[CTKL_PL]

Dwa mosfety będą załączone niemalże cały czas. Jeden mosfet będzie miał podawany sygnał PWM na swoje wejście, i chciałbym osiągnąć efekt migania lodem jak na tym filmie:



[_LM_]

Ja stosuję podobne rozwiązania jak tutaj https://www.bristolwatch.com/ele3/1g.htm jeśli PWM nie będzie miał jakichś super wysokich częstotliwości to te transoptory fotowoltaiczne spełniają swoją role. I masz za jednym podejściem izolację 24V od MCU oraz odpowiednie napięcia sterowania bramki.

Oczywiście dla Ciebie jest wersja z pojedyńczym MOSfet

Aha i jeszcze jedno, na co zwrócił uwagę @H1M4W4R1 C2 C4 masz po prostu zwarte GND - GND oraz reset attiny podciągamy do +5V nie do masy!

Edytowano Wrzesień 18, 2025 przez _LM_

[fribble3]

21 godzin temu, CTKL_PL napisał:

Dwa mosfety będą załączone niemalże cały czas. Jeden mosfet będzie miał podawany sygnał PWM na swoje wejście, i chciałbym osiągnąć efekt migania lodem jak na tym filmie:

Ja do tak prostego działanie nie angażowałbym mikrokontrolera. Dwa wyjścia podłączyłbym bezpośrednio (gdzieś za włącznikiem), a do sterowania mosfetem (tego z PWM) wykorzystałbym popularny timer 555. Byłoby nieco prościej i taniej. Taka tylko moja sugestia. Zrobisz jak zechcesz.

[CTKL_PL]

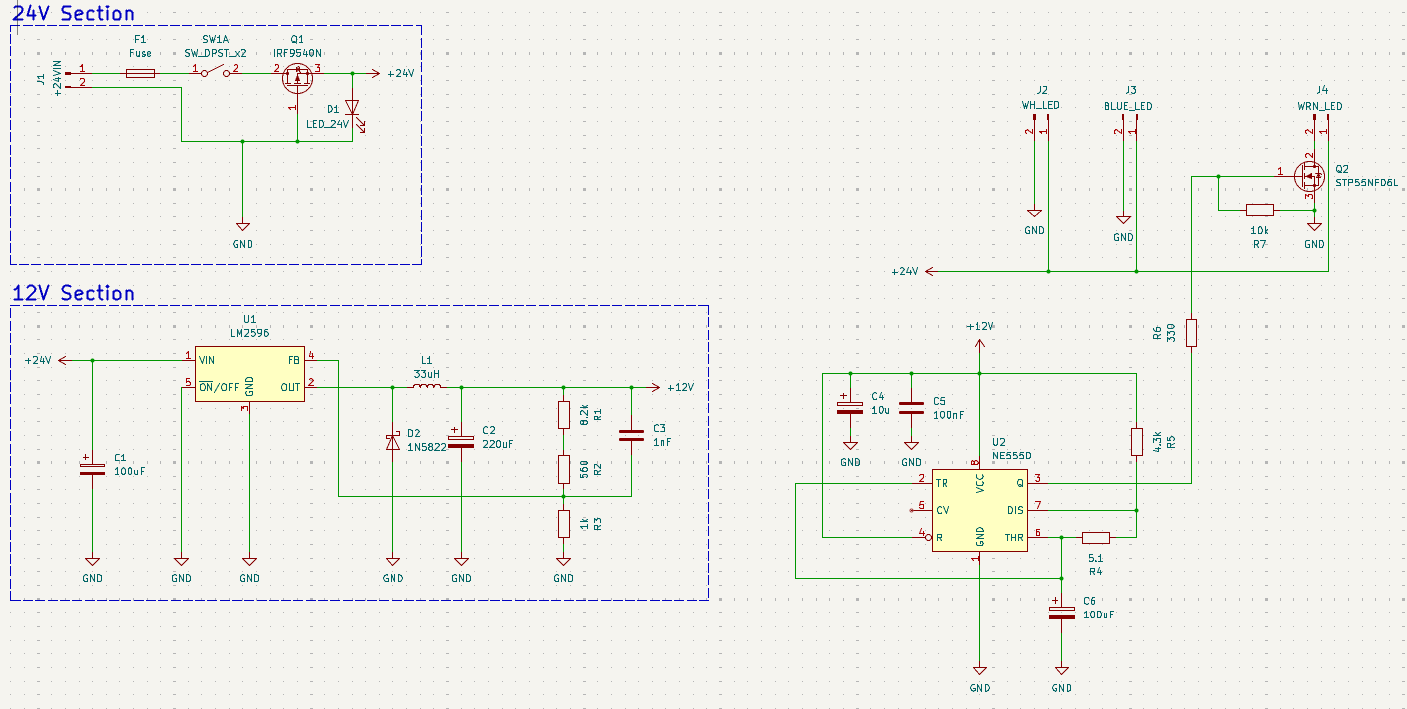

Zmieniłem lekko formułę projektu i myślę, że jest to wykonane racjonalniej. Co o tym sądzicie ? (pomijając póki co izolację galwaniczną, którą będę rozważał w dalszym kroku)


[fribble3]

Wg schematu: 12V zasila tylko NE555 więc nie bardzo opłaca się budować przetwornicę do 3A. Zastąpiłbym ją układem z rodziny 78xx (np. 78L12). Domyślam się, że R4 ma wartość w kΩ, a nie w Ω.
Zwróć uwagę na połączenie D i S w tranzystorze Q1. Poza tym nie bardzo widzę jego sensu w tej sekcji.

[CTKL_PL]

17 godzin temu, fribble3 napisał:

Wg schematu: 12V zasila tylko NE555 więc nie bardzo opłaca się budować przetwornicę do 3A. Zastąpiłbym ją układem z rodziny 78xx (np. 78L12). Domyślam się, że R4 ma wartość w kΩ, a nie w Ω.
Zwróć uwagę na połączenie D i S w tranzystorze Q1. Poza tym nie bardzo widzę jego sensu w tej sekcji.

Dzięki za uwagę dotyczącą przetwornicy! Rezystor R4 oczywiście w kOhm (wkradł się drobny błąd). Tranzystor Q1 ma odpowiadać za zabezpieczenie przed odwrotną polaryzacją.

[jand]

14 minut temu, CTKL_PL napisał:

Tranzystor Q1 ma odpowiadać za zabezpieczenie przed odwrotną polaryzacją.

Tyle, że dopuszczalne napięcie bramka-źródło akurat tego tranzystora to +-20V, a tu mamy 24V. Zamienione są też miejscami dren ze źródłem (źródło powinno być od strony wejścia).

[fribble3]

Dnia 4.10.2025 o 16:12, CTKL_PL napisał:

Tranzystor Q1 ma odpowiadać za zabezpieczenie przed odwrotną polaryzacją.

Teraz rozumiem Twoją zamianę miejscami D i S próbujesz wykorzystać wewnętrzną diodę w Q1.
Według mnie to trochę przekombinowane (pomijając jeszcze fakt Vgs do rozwiązania).

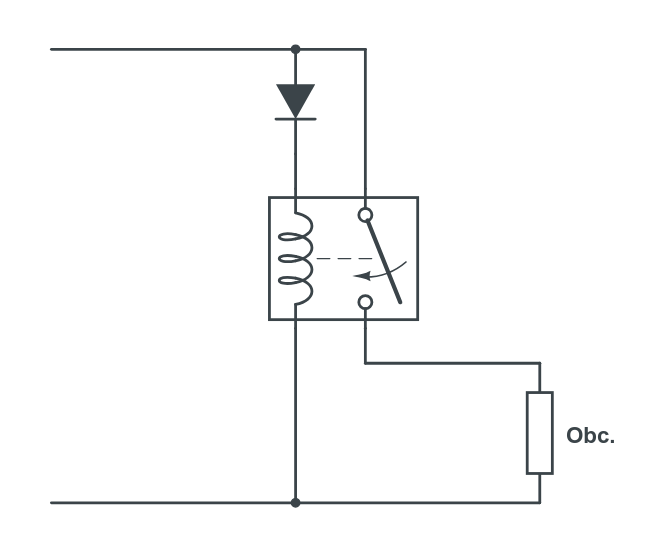

Dobrym rozwiązaniem wydaj się wykorzystanie (tylko 2 elementów) diody i przekaźnika:

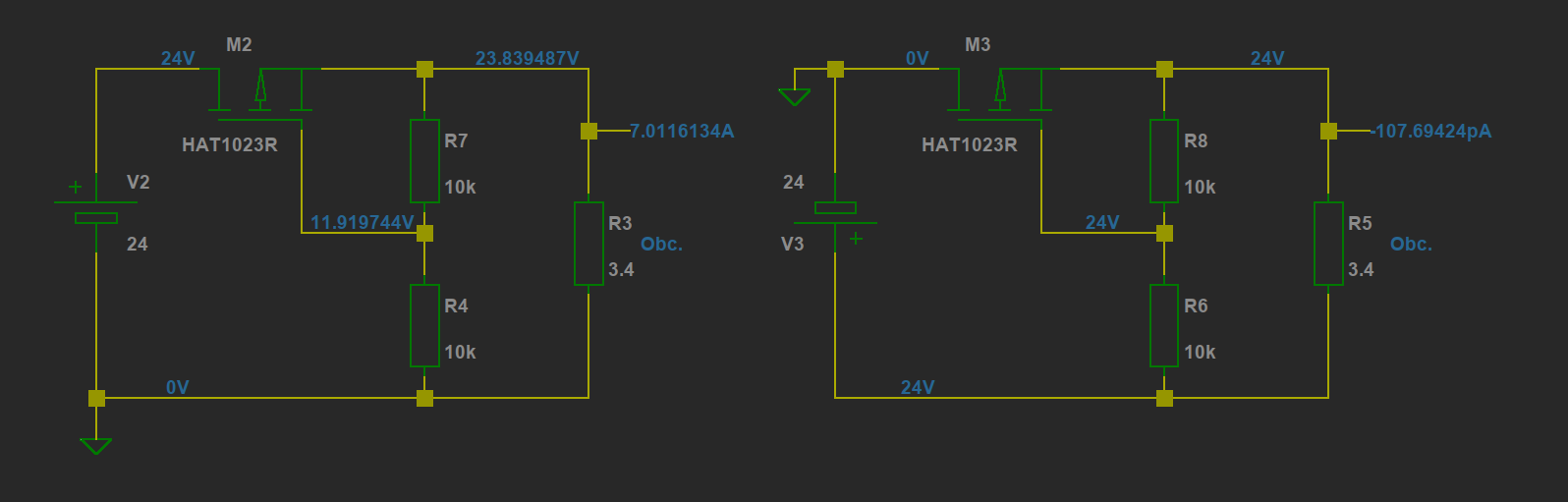

Chociaż wyniki poniższej symulacji pokazują, że taka konfiguracja powinna działać:

Zamiast R7 i R8 można zastosować diodę zenera. Zastosowane mosfety nie muszą być takie jak na obrazku.

Edytowano Październik 6, 2025 przez fribble3
