Zasilanie płyty głównej odtwarzacza Blue-Ray

[bhastek]

Dzień dobry. Bardzo proszę o pomoc. Jestem z wyksztalcenia inżynierem mechanikiem ale z pasji elektronikiem. Zabrałem się za naprawę odtwarzacza LG BD550. Odtwarzacz się bez przerwy resetuje. Powymieniałem kondensatory, choć pomiary pokazały, że są dobre. Nic to nie dało. Odkryłem, że na linii switch Power On, a wejście mikrokontrolera  MT8550L faluje napięcie. I przerasta mnie to bo linia zasilana jest napięciem 3,3 V (aktywny stan wysoki), które przed opornikiem jest stabilne (zmierzyłem) natomiast za nim pokazują się fluktuacje. Na tej linii nie ma nic prócz wspomnianego rezystora podciągającego, który również pomierzyłem i switcha (sprawdzonego, wciśniecie powoduje prawidłowe zwarcie do masy, w normalnym stanie nie zwiera). Co może być problemem, czy mikrokontroler może to powodować. Wiem, że nikt nie ma szklanej kuli ale proszę o podpowiedzi.

Edytowano 15 stycznia przez bhastek
drobne poprawki edycyjne

[H1M4W4R1]

14 godzin temu, bhastek napisał:

I przerasta mnie to bo linia zasilana jest napięciem 3,3 V (aktywny stan wysoki), które przed opornikiem jest stabilne (zmierzyłem) natomiast za nim pokazują się fluktuacje.

To wygląda dziwnie... falujące napięcie pojawia się najczęściej jak dane wejście "wisi" w powietrzu (bez podciągnięcia) przez co zbiera szum radiowy z okolicy... Ale to by sugerowało, że oba oporniki (ten, który separuje pomiary oraz podciągający) są uszkodzone, a to dość rzadkie zjawisko.

P.S. wrzuć opisane zdjęcia, będzie nam nieco łatwiej

Edytowano 15 stycznia przez H1M4W4R1

[bhastek]

@H1M4W4R1 Opornik jest tylko jeden - podciągający i to on niejako separuje od tych fluktuacji. Czyli pojawiają się one na "czystej" linii switch-wejście mikrokontrolera na której dzięki owemu oporowi podciągającemu powinien być stan wysoki. Zresztą analogiczna linia open/close, w identyczny sposób "zasilana" jest stabilna. Oczywiście, zdjęcia dam radę wrzucić jak wrócę z roboty:) Jakie zdjęcia były by ważne? Schemat czy pomiar bezpośrednio na płytce?

Edytowano 15 stycznia przez bhastek

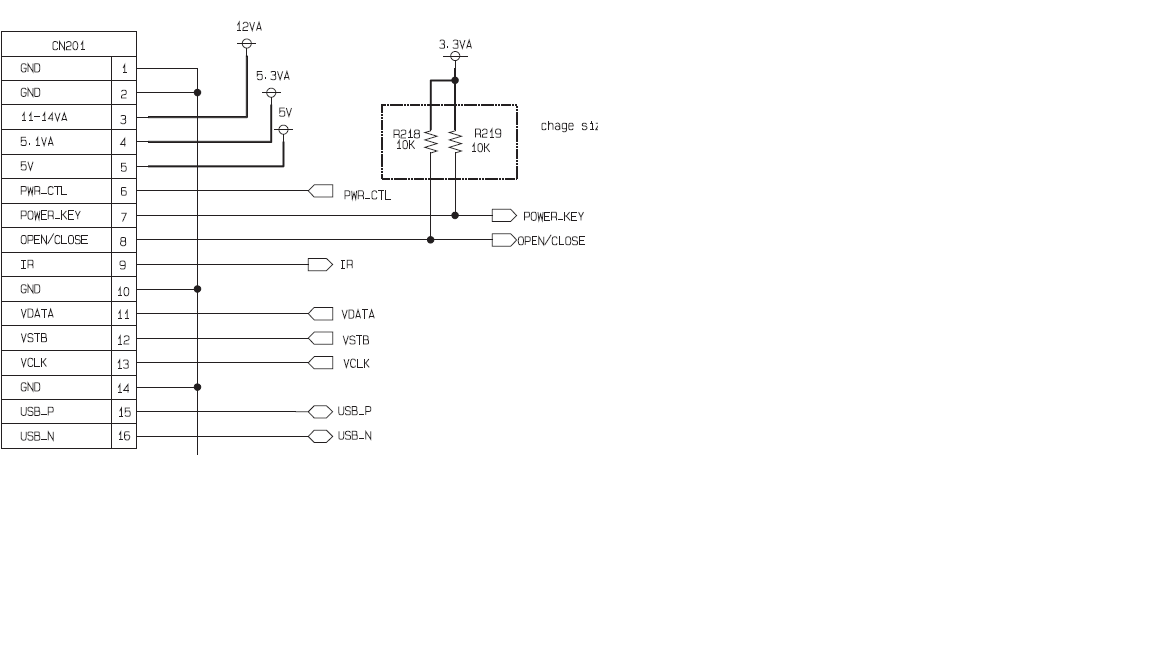

na szybko schemat linii PWR_KEY

[H1M4W4R1]

3 minuty temu, bhastek napisał:

Jakie zdjęcia były by ważne? Schemat czy pomiar bezpośrednio na płytce?

Raczej zdjęcia płytki (problematycznej sekcji), a jak masz schemat to też przydatna rzecz

[Christophorus]

Na zdjęciach widocznych w Internecie widać, że CN201 to złącze typu goldpin. Może jest słaby styk na tym złączu lub przewodzie do tego złącza, co powoduje usterkę? Rezystor nie ma pewnego kontaktu i "wisi" w powietrzu. Również na zdjęciach widać, że przy rezystorze R219 jest przelotka na płytce drukowanej. Może jest ona wadliwa i raz łączy, a innym razem nie?

[bhastek]

Goldpiny sprawdzone chyba po stokroć;) Faktycznie, po drodze jest kilka przelotek. Sprawdziłem je na okoliczność zwarcia do masy lub innych pinów goldpinu(a), wszystko wydaje się być ok. Zastanawiam się czy przez zasilacz laboratoryjny nie dać jakiegoś małego napięcia z ograniczeniem prądu i sprawdzić przy ostatniej przelotce przed prockiem stabilność napięcia ale boję się bo nie chcę bardziej zepsuć płyty. Traktuje ten temat ambicjonalnie i wpadam w obsesję naprawy tego, ale chyba przerasta mnie ta ambicja bo jeśli to procek to nie mam ani umiejętności, ani takiego wzroku sokolego. Jedynie mikroskop i godziny ćwiczeń;) Chętnie posłucham jeszcze jakiś podpowiedzi bo nawet jeśli nie naprawię to chętnie się nauczę od doświadczonych kolegów.

Edytowano 15 stycznia przez bhastek
Aha, i jest zachowana ciągłość od końca rezystora podciągającego do ostatniej przelotki przed prockiem, a miernik pokazuje prawie idealnie katalogowe 10k na oporze.

[Christophorus]

Odtwarzacz działa poprawnie np. kilka - kilkanaście minut i się resetuje, czy od razu ma problem z uruchomieniem się?

W pobliżu rezystora R219 mamy duży dławik przez który prawdopodobnie płyną duże prądy oraz procesor z radiatorem. To oznacza, że w pobliżu rezystora R219 płytka drukowana się nagrzewa.

Być może są jakieś mikropęknięcia ścieżek, przelotek lub tzw. zimne luty, które pod wpływem zmian temperatury powodują usterkę.

Uzupełniłem.

Na zdjęciach z Internetu na płytach głównych tego odtwarzacza, główny chip wygląda na BGA. Wówczas pod uwagę trzeba brać możliwość popękania połączeń pod chipem - kulek. Wtedy potrzebny może być profesjonalny reballing i taka naprawa może być nieopłacalna z przyczyn finansowych. Piszę o profesjonalnym reballingu, a nie wygrzewaniu płyty głównej w piekarniku lub opalarką do starych powłok lakierniczych.

Edytowano 17 stycznia przez Christophorus

[bhastek]

Resetuje się od razu po podpięciu do zasilania. Powiem szczerze, w czasach muzyki streamingowej zajmuje się tym bardziej ze względów edukacyjnych. Dziękuję wszystkim za poświęcony czas

Edytowano 17 stycznia przez bhastek
Dodam jeszcze, że kiedyś restartował sporadycznie, a teraz już od razu po podpięciu.

[Christophorus]

Kilka lat temu miałem uszkodzoną kartę graficzną do komputera. Właśnie przy uruchamianiu lub wkrótce po uruchomieniu zawieszała cały komputer. Jednak po kilku uruchomieniach, gdy się nieco rozgrzała potrafiła pracować przez kilka godzin poprawnie. Podejrzewałem pęknięcia połączeń BGA, ale nie zdecydowałem się na jej naprawę (reballing), który przewyższył by jej wartość.

Można spróbować delikatnie docisnąć chip do płytki drukowanej i uruchomić odtwarzacz. Może to pozwoli wysnuć diagnozę pod kątem uszkodzonych połączeń BGA.
