Kurs Projektowania PCB #2: Nasz pierwszy projekt

[H1M4W4R1]

Wstęp

W tym rozdziale przeprowadzę Cię przez cały proces tworzenia pierwszego projektu PCB w EasyEDA Pro — od konfiguracji środowiska, przez przygotowanie schematu, aż po wytrasowanie płytki i podgląd jej modelu 3D. Każdy etap omówię krok po kroku, tak aby nawet początkujący użytkownik mógł bez problemu wykonać własną płytkę.

Na końcu znajdziesz również zestaw prostych zadań, które pozwolą Ci utrwalić zdobyte umiejętności i poeksperymentować z różnymi rozwiązaniami.

Konfiguracja środowiska

Na początek warto poprawnie skonfigurować środowisko, aby praca przebiegała wygodnie i bezproblemowo. W kursie będziesz korzystać z trybu Half Offline oraz z układu skrótów klawiszowych zgodnych z Altium Designer.

Tryb Half Offline łączy zalety pracy w chmurze z lokalnym zapisem plików. Oznacza to, że:

• oprogramowanie ma pełny dostęp do bibliotek LCSC,
• jednocześnie wszystkie pliki projektowe zapisują się na naszym komputerze.

Aby włączyć ten tryb:

1. Kliknij ikonę zębatki (obok przycisku minimalizacji).

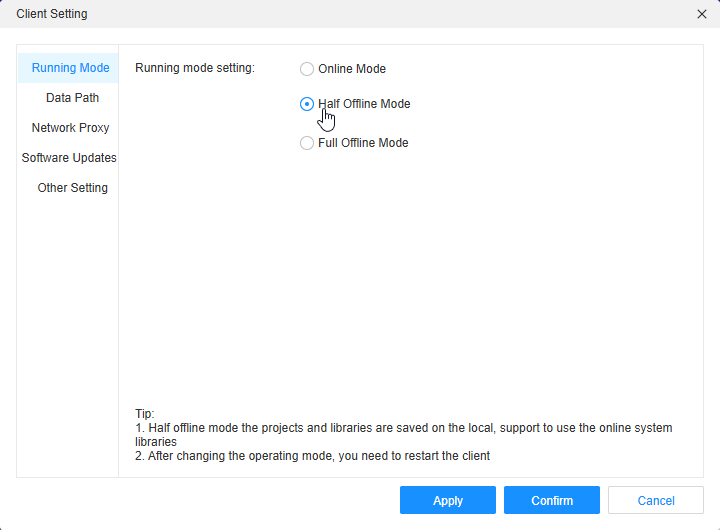

2. W sekcji Running Mode wybierz Half Offline.

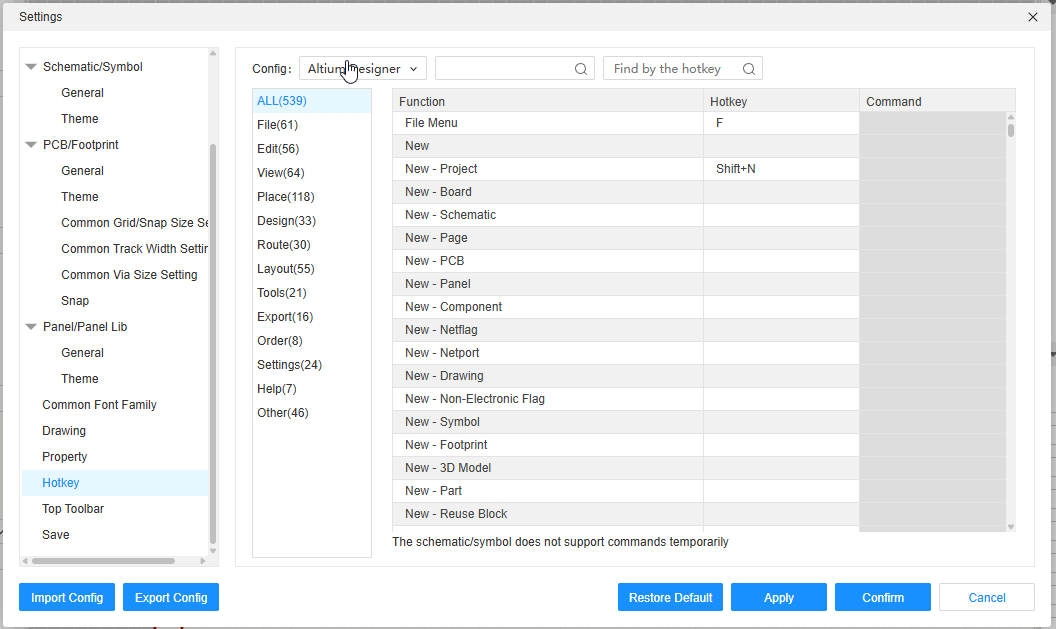

Dodatkowo w zwykłym oknie ustawień (Settings) przejdź do zakładki Hotkey i zmień profil na Altium Designer. Ten zestaw jest najwygodniejszy dla początkujących i zadając pytania do kursu najczęściej będę podawać skróty z tego zestawu.

Tworzenie projektu

Zakładanie nowego projektu

1. Wybierz File → New → Project.
2. Podaj nazwę, opis i lokalizację projektu.

W ramach kursu najlepiej będzie skorzystać z domyślnej lokalizacji w folderze Moje Dokumenty.

Dodatkowe ścieżki zapisu można zdefiniować w ustawieniach aplikacji (ikona zębatki) w sekcji Data Path.

Po utworzeniu projektu w panelu po lewej stronie pojawi się nowa sekcja Project Design. Zawiera ona wszystkie pliki związane z aktualnym projektem. Program automatycznie generuje schemat, płytkę PCB oraz pliki powiązane.

EasyEDA Pro pozwala mieć wiele płytek w jednym projekcie — wykorzystamy to w kursie, aby uniknąć bałaganu.

Zmiana nazwy płytki

Domyślna nazwa pierwszej płytki to Board1. Dla przejrzystości zmień ją na Moduł LED (lub LED Module).

Aby zmienić nazwę:

1. Kliknij prawym przyciskiem myszy na Board1 w panelu Project Design.
2. Wybierz Rename.

Warto również stosować czytelne nazwy schematów i stron schematów, co znacznie ułatwi poruszanie się w projekcie.

Tworzenie schematu

Kliknij dwukrotnie na plik schematu. Otworzy się tryb edycji, w którym dostępne są nowe funkcje. Na tym etapie nie musisz ich wszystkich poznawać — omówimy je wtedy, gdy będą potrzebne.

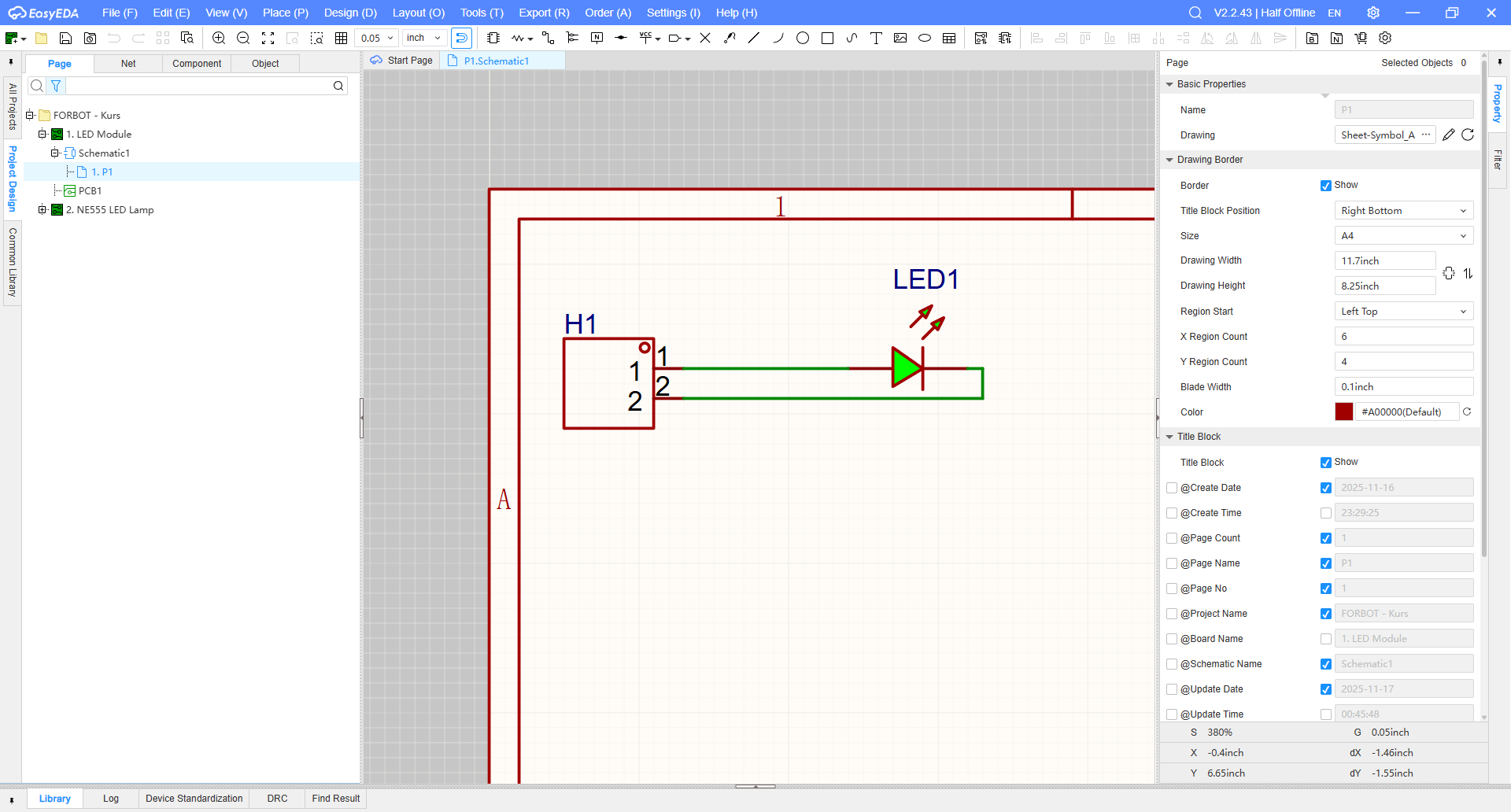

Finalny schemat naszego pierwszego projektu

Naszym pierwszym zadaniem będzie zbudowanie prostego modułu LED. Skorzystaj z diody LED w obudowie 0805 oraz złącza goldpin.

W tym celu:

1. W panelu Common Library znajdź symbol diody LED.
2. Sprawdź, czy ma przypisaną właściwą obudowę. Jeśli nie:
   1. otwórz listę dostępnych obudów,
   2. wybierz LED_0805-G.
3. Kliknij element, a następnie umieść go na schemacie.
4. Obracaj element spacją, wstawianie możesz anulować klawiszem Escape.

Następnie powinieneś dodać złącze goldpin.

1. W Common Library znajdź kategorię złącz (Connectors).
2. Dodaj złącze HDR-M2.54_1x2P (męskie, dwa piny w jednym rzędzie).
3. Umieść je na schemacie obok diody.

Układ pinów może u Ciebie wyglądać odwrotnie — to normalne. Elementy można odbijać w osi X i Y korzystając z narzędzia odbijania na pasku zadań.

Teraz wypadałoby powiedzieć programowi jak są połączone nasze elementy.

1. Wybierz Place → Wire lub użyj Wire z paska narzędzi.
2. Połącz pin 1 z anodą diody.
3. Połącz pin 2 z katodą diody.

Schemat jest gotowy.

Trasowanie PCB

Aby przenieść zmiany na PCB:

1. Wybierz Design → Update/Convert Schematic to PCB lub użyj ALT + I.
2. W oknie podsumowania kliknij Apply Changes.

Na płytce pojawią się dwa footprinty reprezentujące elementy. Elementy można przesuwać i obracać tak samo jak na schemacie. Umieść je w rozsądnej odległości, tak aby ścieżki mogły zostać poprowadzone bez kolizji.

Następnym krokiem będzie połączenie (wytrasowanie) ścieżek na płytce.

1. Wybierz Route → Single Routing.
2. Kliknij pad początkowy i końcowy, aby poprowadzić ścieżkę.
3. Powtórz dla drugiej pary padów.

W menu Route → Routing Width oraz w panelu Property wybranej ścieżki możesz zmieniać szerokość, by dostosować ją do większych prądów. Przez większość kursu nie musisz się tym przejmować (przypomnę o tym, gdy będzie trzeba).

Pozostało zdefiniować kontur płytki. Aby go narysować:

1. Aktywuj warstwę Board Outline Layer (panel Layer, kliknięcie w kolor).

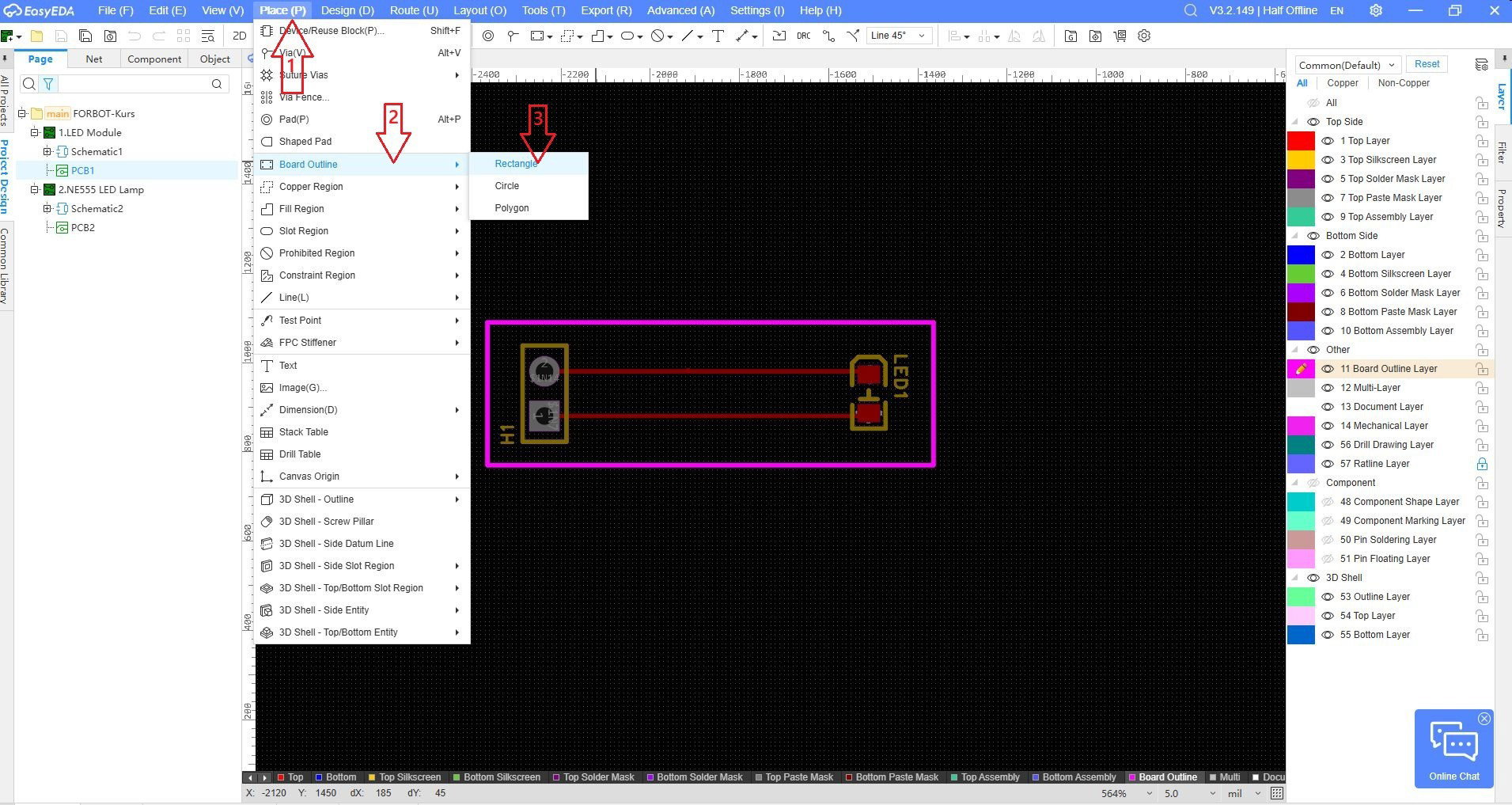

2. Wybierz narzędzie Rectangle lub narzędzie Board Outline.
3. Narysuj obramowanie obejmujące całą płytkę.

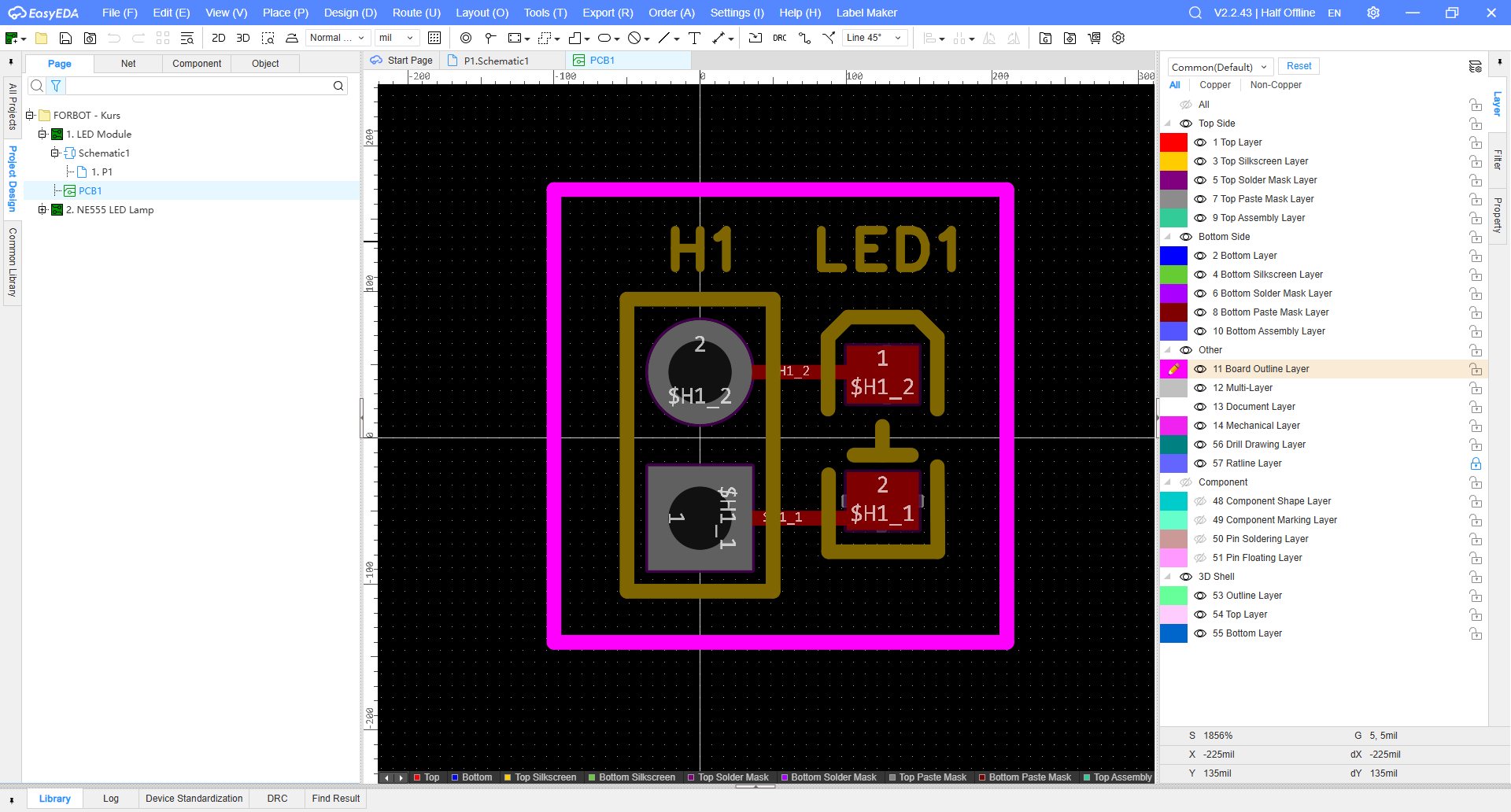

Przykładowa wytrasowana płytka

Podgląd 3D

Po zakończeniu prac możesz użyć przycisku 3D, aby obejrzeć gotowy model płytki. Aby wrócić do edycji, zamknij zakładkę podglądu.

Zakładka podglądu nie jest automatycznie aktualizowana podczas edycji PCB.

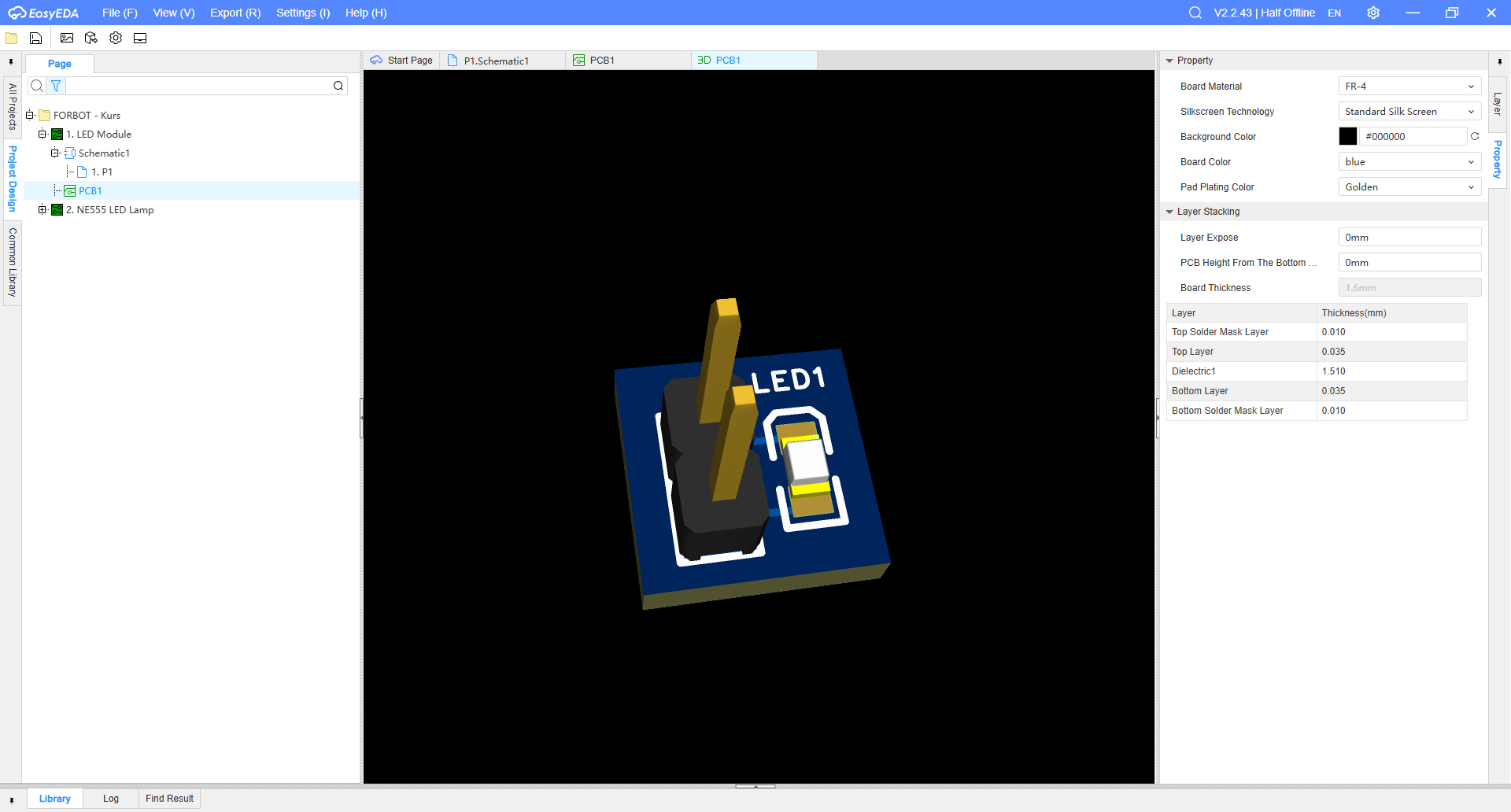

Podgląd naszej płytki drukowanej





Edytowano 17 stycznia przez H1M4W4R1
