ESP32 po uruchomieniu zasilania przechodzi od razu w tryb bootowania

[wojtek6000]

Cześć,

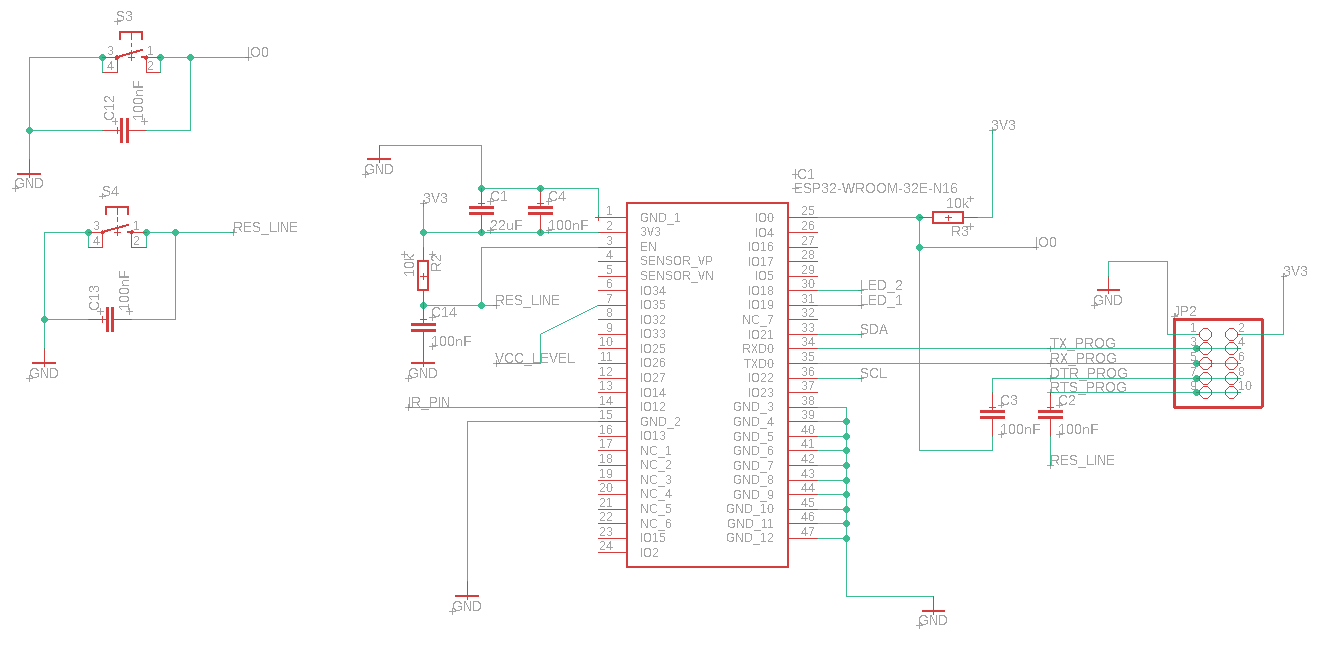

Stworzyłem swoją płytkę pcb dla modułu ESP32-WROOM-32UE. Wszystko działa prawie dobrze, oprócz tego, że po włączeniu zasilania na płytce, ESP32 od razu wchodzi w tryb bootowania... za każdym uruchomieniem muszę wciskać reset i dopiero wtedy program uruchamia się prawidłowo. Drugim problemem jest to, że nie jestem w stanie zaprogramować mikrokontrolera przez FTDI232. Musze ręcznie wcisnąć i przytrzymać boot, następnie wcisnąć reset i puścić boot. Wnioskuję, że coś jest nie tak z wartościami rezystorów lub kondensatorów. Sprawdzałem z dokumentacją i nie wiem co może być nie tak...

[jand]

Nóżka GPIO12 to tzw. "strapping pin" - trzeba ją używać z rozwagą.

Przełóż ten sygnał na inne wyprowadzenie .

[wojtek6000]

To może być powodem moich problemów?

[H1M4W4R1]

Na IO0 masz τ=1ms, co może powodować problemy przy rozruchu, ale to wątpliwe. Dodatkowo IO12 to wejście danych z programatora (najpewniej JTAG). Podłączanie tam czegokolwiek co zbiera zakłócenia z okolicy może być złym pomysłem.

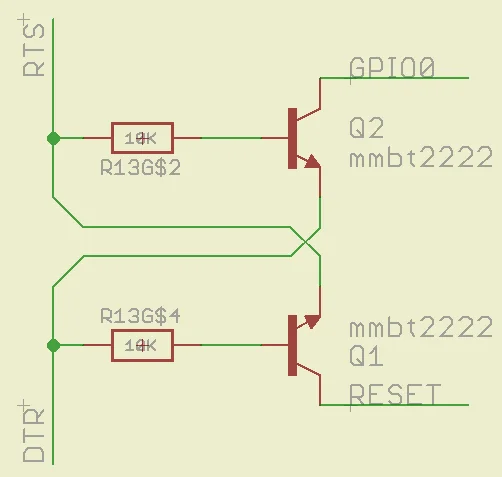

A jak chcesz automatyczne programowanie ESP32 to najlepiej użyć dwóch tranzystorów.

[jand]

2 godziny temu, H1M4W4R1 napisał:

Na IO0 masz τ=1ms

Nie rozumiem, o co tu chodzi???

[H1M4W4R1]

3 minuty temu, jand napisał:

Nie rozumiem, o co tu chodzi???

IO0 3.3V osiągnie dopiero po 1ms (w sumie pewnie nawet do 2ms biorąc pod uwagę oba kondensatory), nie znam timingów ESP32, ale wiem, że sporo STMów ma znaczne problemy z kondensatorami na BOOT0. Pozostaje też kwestia jakie napięcie jest uznawane przez MCU za stan wysoki.

To by tłumaczyło zachowanie - przy włączeniu płytki do zasilania kondensatory są rozładowane, więc IO0 ma stan niski przez pewien krótki czas... Pytanie czy MCU nie zdąży przejść w tym czasie procedury bootloadera. Po resecie IO0 ma już gwarantowany stan wysoki (kondensatory się naładują), więc ten problem nie będzie występował.

[jand]

Rozumiem.

W Esp32, aby procesor normalnie wystartował wysoki stan GPIO00 musi być ustalony przed narastającym zboczem RST. Tu jest to raczej zachowane, bo na RST jest większy kondensator, niż na GPIO00.

Edytowano 2 lutego przez jand

[wojtek6000]

Najpierw spróbuję z tym odłączeniem GPIO12, wylutuje też kondensator C3. Może 100nF to za dużo.

[jand]

18 godzin temu, wojtek6000 napisał:

wylutuje też kondensator C3. Może 100nF to za dużo

Na pewno nie.

C3 jest potrzebny tylko przy  programowaniu, w trakcie normalnego uruchamiania nie ma znaczenia.

[wojtek6000]

Szanowni Panowie,

Rozwiązałem problem. Był iście prozaiczny. Kondensator przy resecie powinien mieć wartość 1uF, rezystor bez zmian 10k, natomiast przy IO0 100nF i rezystor też 10k. Tylko tyle i aż tyle:)

Co do układu dwóch tranzystorów do wgrywania programu to póki co nie będę ich instalował, ładuje program przez OTA.

Dziękuję wszystkim za pomoc:)

[H1M4W4R1]

Czyli miałem rację Schrödingera... miałem rację i nie miałem racji. Chodziło o stałą czasową przy rozruchu... nawet podałem dobry powód, tylko problem był w innym miejscu na schemacie

Jeżeli dobrze myślę zamieniając rezystor linii reset z 10k na 100k też byś naprawił układ, ale analog nie jest moją mocną stroną.
