Prawidłowe podłączenie czujnika pir

[Michal88]

Jak do tej płytki prawidłowo podłączyć czujnik pir Właśnie udało mi się znaleźć to na AliExpress:  | Moduł ESP32 Modbus, ośmiokanałowy przekaźnik RS485, 8 wejść, 8 wyjść, izolacja transoptorowa, zasilanie 9-24V z WiFi/Bluetooth
https://a.aliexpress.com/_EQKx6NW

[jand]

Jeśli masz na myśli najpopularniejszy czujnik PIR typu Sr 501 to myślę, że nie da się podłączyć.

Nie ma co prawda schematu tej płyty z przekaźnikami, ale do zapalenia diody w transoptorze potrzeba kilku mA, natomiast ten czujnik posiada na wyjściu szeregowy opornik 1k, który znacznie redukuje jego wydajność prądową.

[H1M4W4R1]

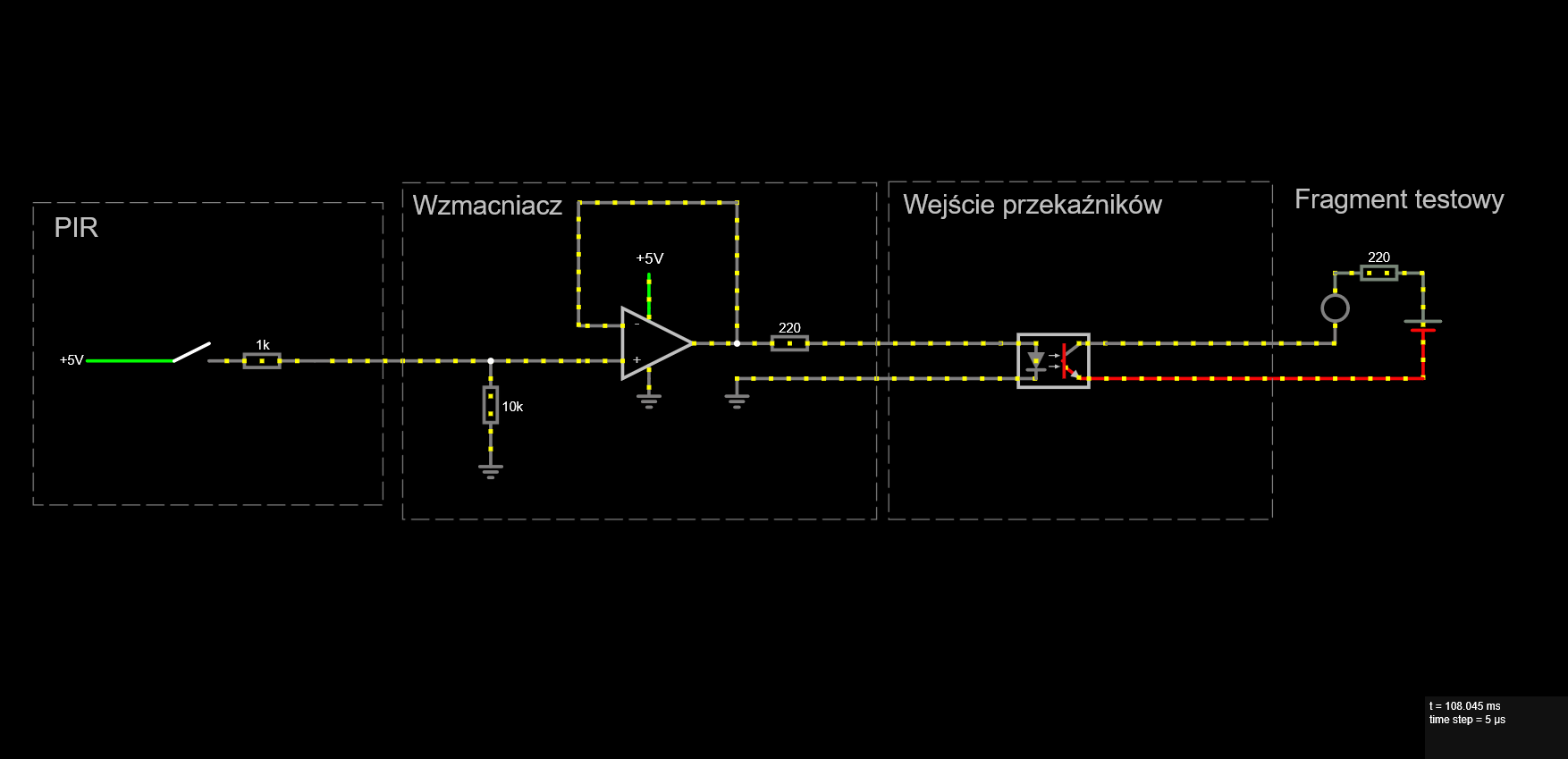

Kolega wyżej miał na myśli, że nie da się bezpośrednio, bo zawsze możesz dać wzmacniacz buforujący sygnał z (jeżeli dobrze pamiętam) 220R między pętlą sprzężenia, a wejściem transoptora. Połączyć wszystkie masy i powinno działać.

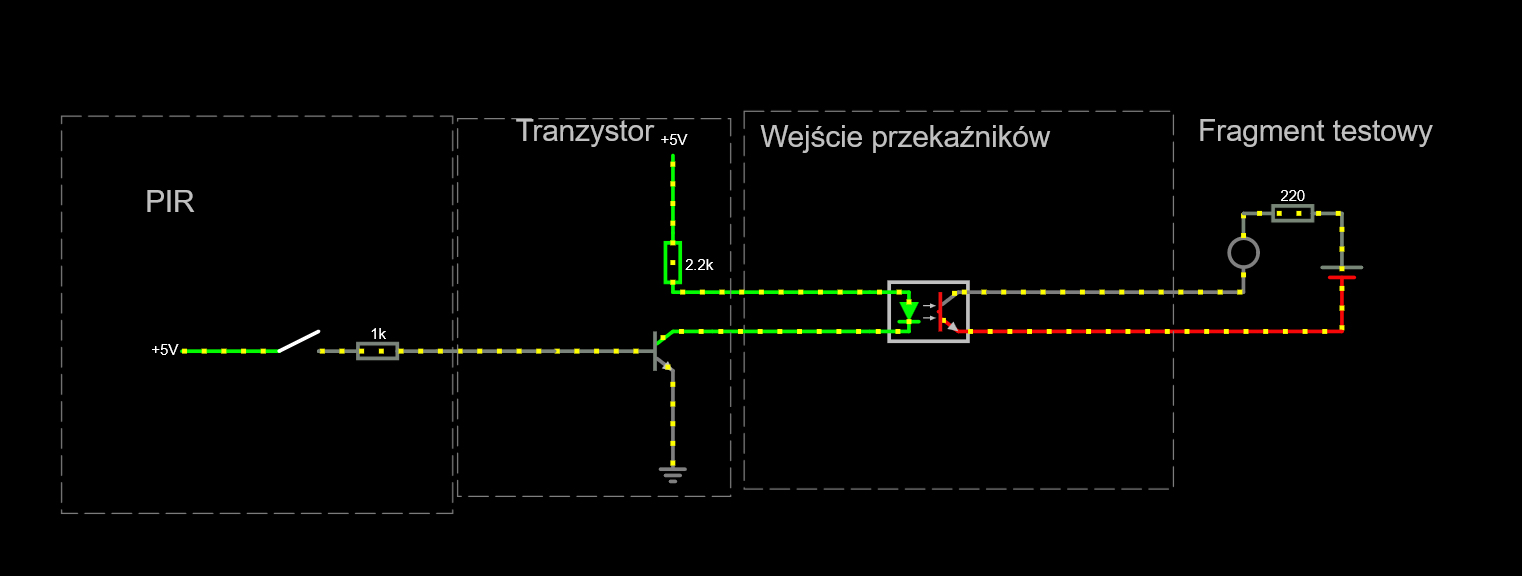

W wersji oszczędnej wystarczy tranzystor NPN

Najpewniej moduł przekaźnika ma już wbudowany rezystor ograniczający prąd (przynajmniej tak to wygląda). Jak nie zadziała można usunąć rezystor ze schematu i przetestować jeszcze raz.

[Michal88]

Myślę o zwykłym pir na 12 v

[LeciZNamiPilot]

W temacie PIR, polecicie jakieś sensory z wyższej półki, ale jeszcze nie super drogie (tak do 300 zł)? Takie które mogą pracować na zewnątrz i do połączenia z ESP32. Szukam możliwie dobrych, ale w tym ograniczonym budżecie, bo wiadomo są czujki dualne (z mikrofalami), ale potrafią kosztować nawet mocno ponad tysiąc zł.  Potrzebuję kilka sztuk, więc chciałbym, żeby to był dobry, przemyślany zakup

Detektory ruchu dobrze jakby były odporne na zimno i wilgoć (nie wiem jak to klasa ochrony IP), nie muszą być wodoszczelne (ale nie zaszkodzi) - będą pod zadaszeniem. Muszą też być odporne na zmiany oświetlenia, zmiany temperatury, etc.
