Xweldog Listopad 21, 2010 Udostępnij Listopad 21, 2010 Zrezygnowałbym z transoptorów na wyjściu. Co najmniej z tych od cewek przekaźników, je spokojnie posterujesz jakimś byle jakim MOS-em czy npn ( oczywiście przez R ). IRF3704 są takie sobie, dość duże Rds i małe Uds. Do 12V zalecam stosować w Uds ok. 2x większym niż Uz. Dać jakiegoś IRL z mniejszym Rds i Uds 30V i sterować wprost. Nie wiem skąd i jak będziesz brał zasilanie. Z 20A to sporo, po szynie +12V będą krążyć spore szpile zakłóceń, być może będzie potrzebna lepsza filtracja przez 7805. Sytuację poprawia branie Uz osobnymi grubymi kablami z + / - źródła i osobnymi cieńszymi do 7805. Czy wybrałeś częstotliwość dla PWM ? Cytuj Link do komentarza Share on other sites More sharing options...
Kaytec Listopad 21, 2010 Autor tematu Udostępnij Listopad 21, 2010 Nie użyję IRF3704 po prostu takie znalazłem w Egalu tylko. Będą te co poleciłeś. Zasilanie - Akumulator samochodowy (bez żadnego ładowania itp). Schemat po poprawkach OldSkull. untitled.zip Cytuj Link do komentarza Share on other sites More sharing options...
Xweldog Listopad 21, 2010 Udostępnij Listopad 21, 2010 Nie dawałbym tych mostków Graetza. Wszystkie MOS-y są zintegrowane z szybkimi diodami DS o prądach stosownych do Idmax. Wystarczą porządne diody z drenów do +Uz. A jeszcze lepiej jednokierunkowe transile 15V. Są b.szybkie, czas zadziałania w ps. Cytuj Link do komentarza Share on other sites More sharing options...
Kaytec Listopad 21, 2010 Autor tematu Udostępnij Listopad 21, 2010 Transilem będzie nawet taniej. Co do schematu dodam jeszcze kwarc 8mhz. Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
Xweldog Listopad 21, 2010 Udostępnij Listopad 21, 2010 Masz na myśli P6KE15A ? Powinny spokojnie wystarczyć, czas zadziałania poniżej 1ps, biją na głowę wszystkie Shottky czy RC. A co z częstotliwością i transoptorami ? Wydaje mi się, że Ciebie ( jak chyba większość ) trochę boli kasa. B.porządne MOS-y można pozyskać praktycznie za free z płyt PC. Cytuj Link do komentarza Share on other sites More sharing options...
Kaytec Listopad 21, 2010 Autor tematu Udostępnij Listopad 21, 2010 Chodzi ci o transoptory na wyjściu? Spokojnie mogą być MOS, tylko powiedz jakie i jak je podłączyć. Generalnie lubię odizolować totalnie AVR'a. Cytuj Link do komentarza Share on other sites More sharing options...
Xweldog Listopad 21, 2010 Udostępnij Listopad 21, 2010 Nie wiem jaką oporność mają cewki wybranych przez Ciebie przekaźników DPDT. Do 20A radziłbym dać z prądem styków 30A, spokojnie tu powinny wydać np. BC547 z R w bazie 1k. Nie wiem, czy: - będziesz chciał pozyskać jakieś MOS-y z płyt - kupować nowe - jeżeli tak, czy w TME. Daj info bo szkoda mi czasu na szczegółowe przeglądanie ich oferty. Cytuj Link do komentarza Share on other sites More sharing options...
OldSkull Listopad 21, 2010 Udostępnij Listopad 21, 2010 - dalej nie ma diod na cewkach przekaźników @Xweldog: wydaje mi się, że transil będzie tracił energię - tym samym sie nagrzewał. Mostki z diód będą tą energię zwracać do akumulatora. Cytuj Link do komentarza Share on other sites More sharing options...
Kaytec Listopad 21, 2010 Autor tematu Udostępnij Listopad 21, 2010 Najlepiej z TME. Chyba bede zmuszony użyć przekaźników RM84-P-12V Przekaźnik DPDT 8A DC12V. Wiem że prąd max to tylko "8A", ale mam nadzieję że wystarczy, bo I chwilowe może być 20A, a to przekaźnik raczej wytrzyma. Cytuj Link do komentarza Share on other sites More sharing options...
OldSkull Listopad 21, 2010 Udostępnij Listopad 21, 2010 Zerknij tutaj: http://allegro.pl/przekaznik-jqx14fw-20a-1-styk-przel-14zl-4szt-i1314682264.html 16A Cytuj Link do komentarza Share on other sites More sharing options...
Xweldog Listopad 21, 2010 Udostępnij Listopad 21, 2010 Tu są potrzebne DPDT a nie SPDT. Cytuj Link do komentarza Share on other sites More sharing options...
OldSkull Listopad 21, 2010 Udostępnij Listopad 21, 2010 Co za różnica? jeśli chcesz sterować jak DPDT to dajesz cewki równolegle i odpowiednio podłączasz silniki. Cytuj Link do komentarza Share on other sites More sharing options...
Xweldog Listopad 21, 2010 Udostępnij Listopad 21, 2010 Jakim cudem chcesz podwójny zastąpić pojedynczym ? W drugą stronę to idzie ale tak ? Przez moment znalazłem 20-to amprowe SRA12VDCCL po... 1,45zł/szt. Nie chciało mi się wierzyć że tak tanio, grzebałem za danymi szczegółowymi i zgubiłem tamtą witrynę. Nie chce mi się grzebać w historii, chyba to był jakiś onet.allegro czy tp. Cytuj Link do komentarza Share on other sites More sharing options...
OldSkull Listopad 21, 2010 Udostępnij Listopad 21, 2010 Ehhh, macki opadają. Na każdy silnik uzywasz dwóch przekaźników. Cytuj Link do komentarza Share on other sites More sharing options...

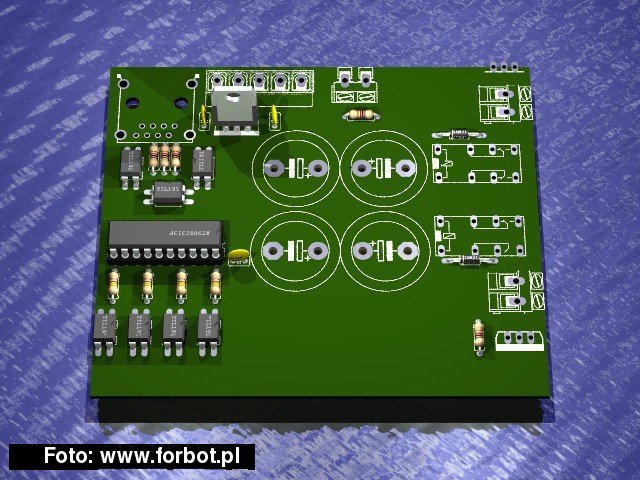

Kaytec Listopad 21, 2010 Autor tematu Udostępnij Listopad 21, 2010 Nie używam dwóch. Tak wstępnie wygląda płytka. Jeszcze kilka poprawek, nie wiem czy nie zmienić wyjściowych transoptorów na zwykłe tranzystory małej mocy. Cytuj Link do komentarza Share on other sites More sharing options...
