Stabilizator - za niskie napięcie na wyjściu

[Treker (Damian Szymański)]

@jordanj dzięki za podzielenie się rozwiązaniem 🙂 Faktycznie płytka stykowa może czasami sprawiać problemy. Częstym problemem jest również rozgięcie styków, które prowadzi czasami do braku połączenia między niektórymi elementami wetkniętymi w płytkę. Warto to zawsze kontrolować.

[zbigniew100]

Witam,

Nie zakładałem nowego tematu. Podłączyłem stabilizator L7805CV pod napięcie 12 V. Na plytce, bezpośrednio przy szpilkach dalem dwa kondensatory ceramiczne 104, 100nF. Na wyjściu otrzymuję napięcie 3.37V. Stabilizator nie jest gorący, właściwie nie wyczuwa się nawet minimalnego ciepła. Nie daje 5 V ponieważ dałem niewłaściwe kondensatory? Dzięki i pozdrawiam.

[H1M4W4R1]

1 godzinę temu, zbigniew100 napisał:

Na wyjściu otrzymuję napięcie 3.37V.

To brzmi jakby ktoś walnął się w grawerze laserowym... spróbuj dać 330nF/470nF na I/O, jak nie pomoże to pewnie jest źle oznaczony.

[zbigniew100]

37 minut temu, H1M4W4R1 napisał:

To brzmi jakby ktoś walnął się w grawerze laserowym... spróbuj dać 330nF/470nF na I/O, jak nie pomoże to pewnie jest źle oznaczony.

Hej, jak na razie nie dowiemy się jaka jest tego przyczyna, bo nie posiadam takich  wartości kondesatorów na dzień dzisiejszy. Do sklepu trzeba jechać. Czy to możliwe, że takie rzeczy się dzieją, przecież poszło w ten sposób prawdopodobnie tys wadliwych produktów, jeśli to prawda. Pozdrawiam

Edytowano Styczeń 30, 2023 przez zbigniew100

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[_LM_]

Chyba chodzi o to że stabilizator jest źle oznaczony. Kondensatory mają w tym przypadku drugorzędne znaczenie.

Edytowano Styczeń 30, 2023 przez _LM_

[Treker (Damian Szymański)]

@zbigniew100 faktycznie dziwna sytuacja, bo wygląda jakby był to inny stabilizator. Pokaż dla formalności później zdjęcie swojego podłączenia - może tam uda się coś jeszcze wypatrzyć.

[zbigniew100]

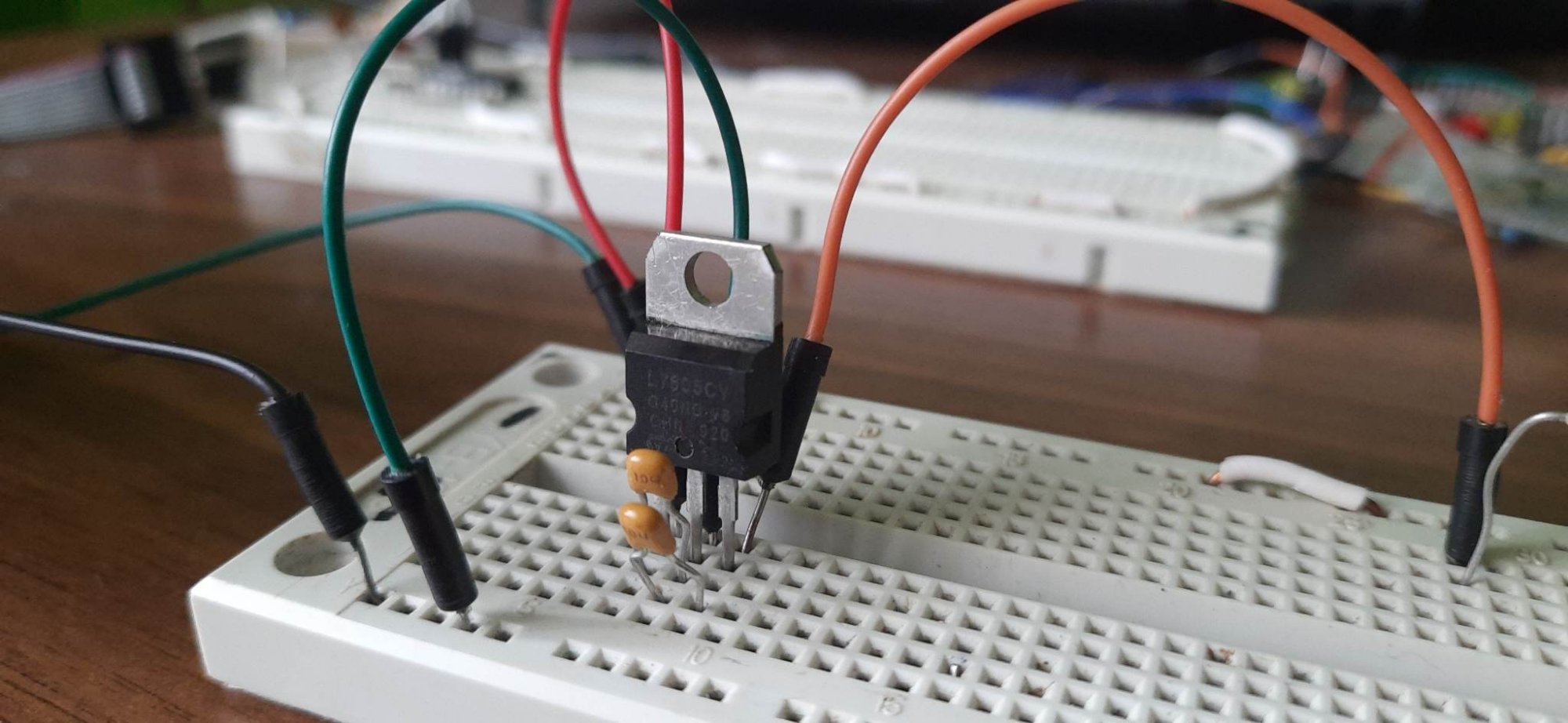

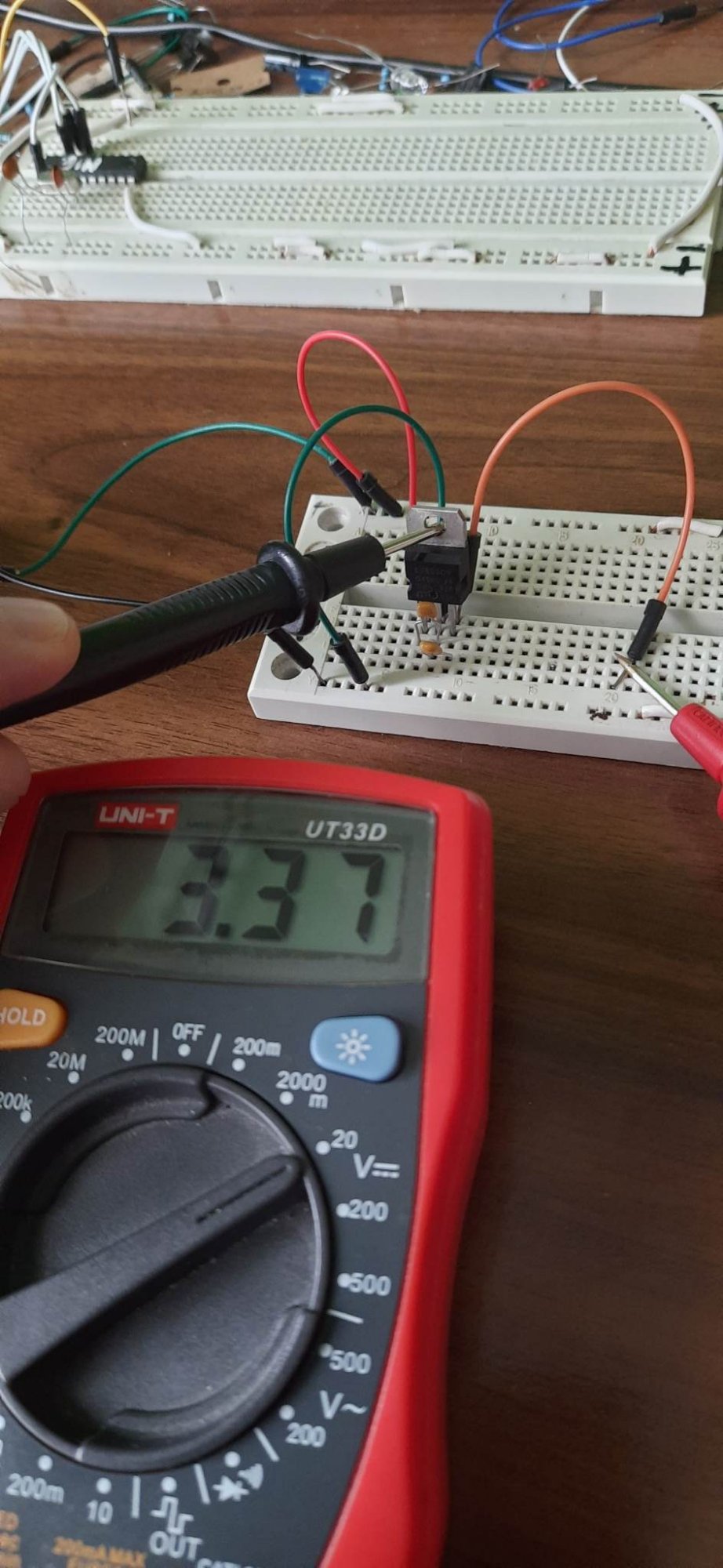

Hej, wstawiam 2 fotki, capacitors 104.

[Treker (Damian Szymański)]

@zbigniew100 no tak, wszystko wygląda poprawnie. Ten układ powinien działać dobrze nawet bez żadnych kondensatorów. A jakie napięcie pokazuje miernik, gdy mierzysz między wejściem stabilizatora a masą?

[zbigniew100]

55 minut temu, Treker napisał:

@zbigniew100 no tak, wszystko wygląda poprawnie. Ten układ powinien działać dobrze nawet bez żadnych kondensatorów. A jakie napięcie pokazuje miernik, gdy mierzysz między wejściem stabilizatora a masą?

Hej, Tzn miedzy dwoma szpilkami stabilizatora?  12.4 V. Bez żadenego obciążenia również pokazuje napięcie 3.37V. Pozdrawiam
