Sygnały z czujnika halla


Pomocna odpowiedź

Witam

Potrzebuję sterować siłownikiem z silnikiem prądu stałego z czujnikiem halla.

Czujnik ten według producenta miał dawać sygnały na poziomie 5 v (czujnik 2 kanałowy). Niestety czujnik nie dosyć że daje sygnały 12 v, to jeszcze w doniesieniu do + a nie do masy ( w połączeniu wyjścia z masą nie ma nic).

W związku z tym nie mam pomysłu jak to sprzęgnąć z Atmegą 16. Poziom 12 V jeszcze by jakoś zbił do 5 ale to odniesienie do + to mnie zbija z tropu 🙁

Link to post
Share on other sites
Dobra 5 V już mam, teraz kwestia odwrócenia biegunów podawanych na atmege.

Kolega wyżej podał rozwiązanie.

A swoją drogą podaj typ tego czujnika i link do datasheet, jeśli masz.

Link to post
Share on other sites
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Co do rozwiązania - czy będzie ono odpowiednio szybkie ? Impulsy bardzo szybko się generują.

Co do noty. Na necie nie ma nigdzie, producent dał mi tylko schemat kabli, bez konkretnego modelu czujnika, ale w tym schemacie jest również coś nie tak, bo z siłownikiem nie zgadza mi się. Czekam na wyjaśnienie. Jak tylko dostanę będę kontynuował temat.

Link to post
Share on other sites

dondu, fototranzystory w transoptorach mają pewną bezwładność, czas reakcji. Poza tym, możliwe, że neutrina mogą być szybsze od światła.

Link to post
Share on other sites
dondu, fototranzystory w transoptorach mają pewną bezwładność, czas reakcji.

No to zastanówmy się jaka będzie ta częstotliwośc:

Potrzebuję sterować siłownikiem z silnikiem prądu stałego z czujnikiem halla.

Moim zdaniem, "kosmicznie mała" jak dla transoptora.

... możliwe, że neutrina mogą być szybsze od światła.

Ale jeszcze tego nie potwierdzili 🙂

Link to post
Share on other sites

Witam

A więc nota siłownika halla w załączniku (typ_007_02)

Na wejście podaję 5V, na wyjściu otrzymuje około 4.9 V ale w doniesieniu do + a nie GND.

Teraz transoptor. Do testów chciałem użyć cny-17.

Połączyłem według schematu:

Ale niestety nie działa.

Co nie tak zrobiłem ??

Typ_007_02.pdf

Link to post
Share on other sites
Na wejście podaję 5V, na wyjściu otrzymuje około 4.9 V ale w doniesieniu do + a nie GND.

A czego to dotyczy - transpotora?

Jeżeli tak to układ jak na Twoim rysunku jest prawidłowy, ale powoduje zanegowanie sygnału wejściowego. Stąd podając na diodę napięcie 5V (logiczne 1), otrzymujesz około 0,7V na wyjściu (logiczne 0). Ale to chyba wiesz ...

Sprawdzałeś, czy ten czujnik Halla może pociągnąć prąd, który wysteruje diodę na tyle by transoptor zadziałał?

Link to post
Share on other sites

A jak to sprawdzić ??

Do samego czujnika nie mam żadnej dokumentacji, nie wiem jaki to model bo to wszystko zalane jet plastikiem.

[ Dodano: 01-12-2011, 22:37 ]

Problem rozwiązany, dziękuję wszystkim za pomoc i wskazówki.

Rozwiązanie: wystarczyło poprowadzić zewnętrzny pull-up pod wyjście z halla i wszytsko śmiga jak należy.

Link to post
Share on other sites
Dnia 1.12.2011 o 08:07, certino napisał:

A jak to sprawdzić ??

Do samego czujnika nie mam żadnej dokumentacji, nie wiem jaki to model bo to wszystko zalane jet plastikiem.

[ Dodano: 01-12-2011, 22:37 ]

Problem rozwiązany, dziękuję wszystkim za pomoc i wskazówki.

Rozwiązanie: wystarczyło poprowadzić zewnętrzny pull-up pod wyjście z halla i wszytsko śmiga jak należy.

Jeśli mogę wiedzieć czyli wyjście z diody połączyłem z wyjście z halla ?!

Link to post
Share on other sites
(edytowany)

Chciałem zrobić podobny temat, ale skoro jest to może tu się podepne. Dostałem od wykładowcy do oprogramowania siłownik FDI 24V: TEN

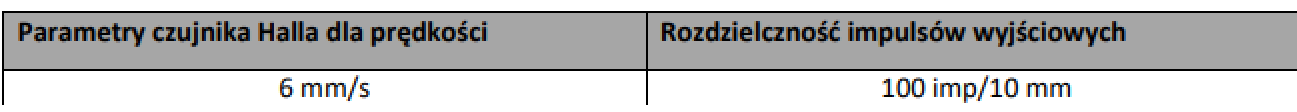

Według instrukcji jest coś takiego:
