1. Konstrukcje mechaniczne z lutowanego laminatu.

Wielu z was pewnie ma problem w co obudować prototyp aby nie wydać mnóstwa pieniędzy na materiały. Odpowiedź jest prosta konstrukcja z lutowanych kawałków laminatu. Budowanie obudów z tego materiał jest bardzo proste. Wystarczy posiadać podstawowe umiejętności lutowania i obróbki laminatu. Myślę że jeśli bez problemu wytniesz odpowiedniej wielkości kawałek laminatu to i lutowanie pójdzie ci z wielką łatwością. Dla przykładu wykonamy szereg różnych typów łączeń.

1. Płaski

1. Przygotuj odpowiedniej wielkości kawałki laminatu i oszlifuj ich brzegi tak aby całą długością z sobą się stykały.

szlifowanie krawędzi laminatu

spasowanie dwóch kawałków laminatu

2. Posmaruj brzegi miedzi pastą lutowniczą lub innym środkiem ułatwiającym lutowanie, i pobiel obficie oba kawałki laminatu.

bielenie krawędzi

3. Kolejnym krokiem jest dołożenie spoiwa i dokładne rozmieszczenie lutu tak aby mocno połączył dwa kawałki. Poprawny lut przedstawiony jest na obrazku poniżej.

poprawny lut

2. Kątowy

1. Przygotowujemy kawałki laminatu jak w łączeniu płaskim

2. Sprawdzamy czy oba elementy pasują do siebie.

sprawdzanie czy elementy pasują

3. Następnie bielimy obficie brzeg jednej płytki.

bielenie

4. Drugą płytkę również bielimy i odsysamy nadmiar cyny plecionką.

przygotowywanie drugiego kawałka laminatu

5. Kolejnym krokiem jest położenie jednego kawałka laminatu(tego mocno pocynowanego) na blacie a tego drugiego dosunięcie tak aby się stykały. Najlepiej jest chwycić to "trzecią ręką" lub kombinować

złączenie laminatów

6. Łączymy obie części w taki sposób:

łączenie dwóch kawałków

7. Kolejnym krokiem jest zrobienie drugiego takiego samego "zaczepu" z drugiej strony.

8. Następnie bierzemy dużą ilość cyny i powoli przesuwamy wzdłuż łączenia tak aby oba elementy złączyły się ładnym lutem.

lutowanie po całej długości

9. Skończony lut powinien wyglądać

poprawny lut

Dla ćwiczenia przylutujemy jeszcze kawałek laminatu

10. Tak samo bielimy oba elementy i odciągamy nadmiar lutu plecionką.

11.Przykładamy dany kawałek laminatu i powtarzamy czynności z punktów 6-8.

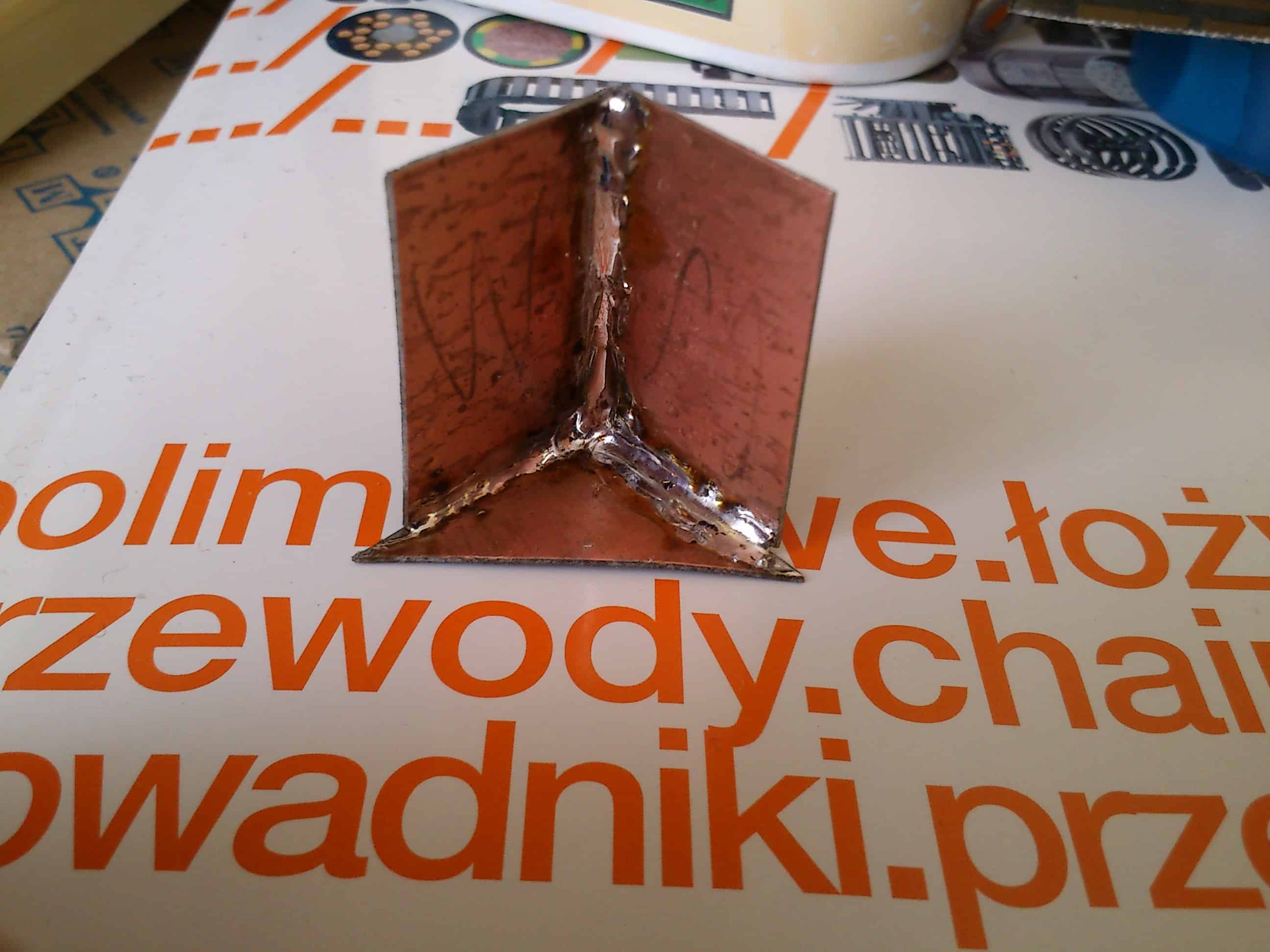

12. Skończone luty powinny wyglądać tak

efekt zmagań

13. Jeśli coś odstaje można spiłować to na papierze ściernym.

14. Jeśli zlutowaliśmy pod złym kątem wystarczy nagrzać lut w całej długości i ustawić laminat pod odpowiednim kątem.

Właśnie w ten sposób zbudowany jest robot maor.

Myślę że ten sposób jest jednym z najszybszych sposobów na robienie obudów i konstrukcji mechanicznych. Przykład zastosowania tak lutowanego laminatu można zobaczyć w projekcie czterech przekładni.

2. Wykorzystywanie wszelkiego typu pudełek.

Pudełka to produkt dostępny praktycznie wszędzie. Często nasze twory nie są zbyt ładne, albo odporne aby znajdowały się bez obudowy. Nie trzeba mieć jakiś specjalnych pudełek ani żadnych specjalnych urządzeń do obróbki. Pudełko to może być od wszystkiego np:

pudełka od bezpieczników samochodowych

pudełko od maszyny do szycia z przygotowanymi otworami

Stworzenie czegoś takiego nie jest trudne ale naprawdę tanie. Ostatnio właśnie z pudełka wykonałem sobie taki panel.

panel do sterowania robotem

Myślę że wykonywania obudów w pudełkach nie trzeba opisywać tak dokładnie jak z laminatu bo jest to o wiele łatwiejsze.

3. Koła z nakrętek.

➡️ Koła

Koła można wykonać dosłownie z wszystkiego co ma walcowaty kształt. Nadają się do tego wszelkiego typu nakrętki.Kiedyś wykorzystywano jeszcze wałki od drukarek ale teraz coraz rzadziej widuje się na nich roboty.

Przyprzyjmy się bliżej nakrętką. Możemy je podzielić na: plastikowe, metalowe.

różne rodzaje nakrętek

Jak widać metalowe nakrętki mają większą średnicę. Pod lupę najpierw weźmy nakrętki metalowe. Jak można zobaczyć na poniższym zdjęciu nakrętki mają różne szerokości.

różne szerokości nakrętek

Ja osobiście uważam że szersze nakrętki są lepsze ponieważ stykają się większą powierzchnią niż te mniejsze. Przymocowanie nakrętek do orczyka serwa jest banalne. Trzeba wyznaczyć środek nakrętki, na orczyk nałożyć klej np hot glue i przykleić do nakrętki. Lepszym sposobem jest wywiercenie dziur z godnie z dziurami w orczyku. Tak samo mocuje się nakrętki plastikowe. Jeśli mocujemy orczyk od środka to niestety trzeba usunąć wszystkie różnego typu wypustki aby orczyk się trzymał. Nakrętki plastikowe nie są najlepsze chodź możesz spróbować.

➡️ Ogumienie

Ogumienie jest jedną z ważniejszych rzeczy. Bez niego robot porostu będzie się ślizgał. Dużo początkujących osób nie zdaje sobie sprawy że ogumienie jest ważne. W tym artykule powiem i pokaże wam jak sobie radzić z brakiem przyczepności. Jednym z najprostszym sposobem jest założenie na koło gumki recepturki lub gumek recepturek. Można je przykleić jakimś klejem do koła ale niestety guma może stracić swoje właściwości. Drugim sposobem myślę że znacznie lepszym jest naklejenie na koło paska gumy. Ja kupiłem w pobliskim sklepie zestaw pasków gumowych za 1zł.

Paski gumy

Gumę tą można założyć na koło lub jeśli nie ma odpowiedniej wielkości uciąć odpowiednią i przykleić na klej np. kropelkę.

guma założona na koło

Można także nakleić uszczelkę np. do okna lub innego typu ogumienie stosować.

Myślę że temat wyczerpałem do końca i komuś pomogłem w razie jakiś uwag pisać.
