Płyta główna do robota

Pomocna odpowiedź

Wygląda na to, że rezystor w lewym górnym rogu jest niechcący złączony ( żółta linia )- rezystor nie służy do niczego . A c7 przenieś na drugą stronę procka .

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

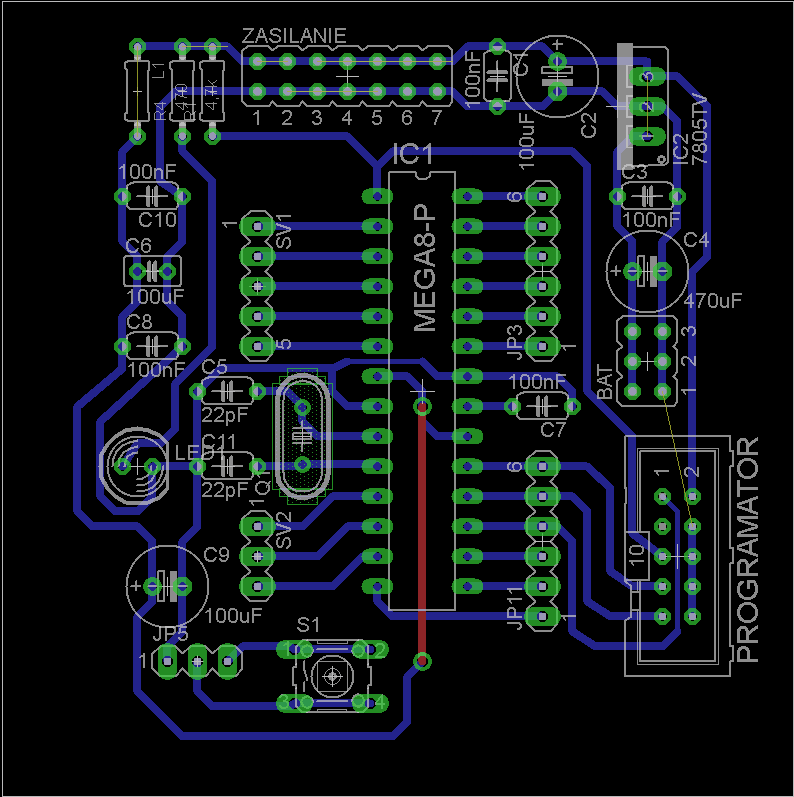

Udało mi się przenieść piny bliżej procka i tym samym zmniejszyłem troszeńkę płytkę. Ten element zwarty to cewka L1, i nie wiem czego Eagle go zwarł, w schemacie jest chyba wszystko w porządku, po prostu nie łączyłem ścieżkami dwóch nóżek i zostawiłem żółtą kreskę. Tak samo żółtą kreską mam zwarte wejście i wyjście stabilizatora (też ich nie łączyłem ze sobą b to bez sensu)

A tak wygląda płytka po przeróbkach:

EDIT:

Jeszcze troszkę spróbuje pogrubić ścieżki bo zrobiłem wydruk testowyi troszkę są chyba cienkie.

Udostępnij ten post


Link to post
Share on other sites

Sprawdź czy te elementy nie są obrócone o 180 stopni, bo wtedy eagle może pokazywać brak połączenia.

Udostępnij ten post


Link to post
Share on other sites

Elementy sprawdzałem nie są obrócone, a obrócenie ich nic nie daje. I mam takie pytanie czy lepiej zlikwidować tą zworkę np. puszczając zasilanie pomiędzy nóżką 13 i 14 czy lepiej zostawić tak jak jest?

Udostępnij ten post


Link to post
Share on other sites

Ja tam bym ją puścił między tymi pinami - zawsze to mniej wiercenia i lutowania 😉

W kandzie możesz połączyć piny 1 i 3, i wtedy puścić gnd normalnie ścieżką - kolejna zworka odpada.

Udostępnij ten post


Link to post
Share on other sites

Bobby nie stosowałem zworki przy kandzie do połączenia masy bo jak rozleje pole masy to i tak sie polaczy i zworka bedzie niepotrzebna. A tak z ciekawosci na przyszlosc pin 3 w kandzie to dioda (ja jej nie stosowalem) czy jak polacze ja z pinem 1 (MOSI) nic z programatorem mi się nie stanie?

Udostępnij ten post


Link to post
Share on other sites

Wszystko zależy od programatora. Jedną z opcji jest zostawić niepodłączone, bo niektóre programatory mają tam GND, więc programowanie będzie niemożliwe, inna opcja to wyciągnięcie tego pinu ze złącza IDC. Skoro rozlewasz masę, to na forum wrzucaj też widok z rozlaną masą, bo teraz te dwa miejsca są po prostu niepodłączone.

Udostępnij ten post


Link to post
Share on other sites

Płytka z rozlaną masą jest pod koniec poerwszej strony 🙂 tutaj na tej stronie jest po prostu zmniejszona plytka i pole rozlewa sie taks samo

Udostępnij ten post


Link to post
Share on other sites

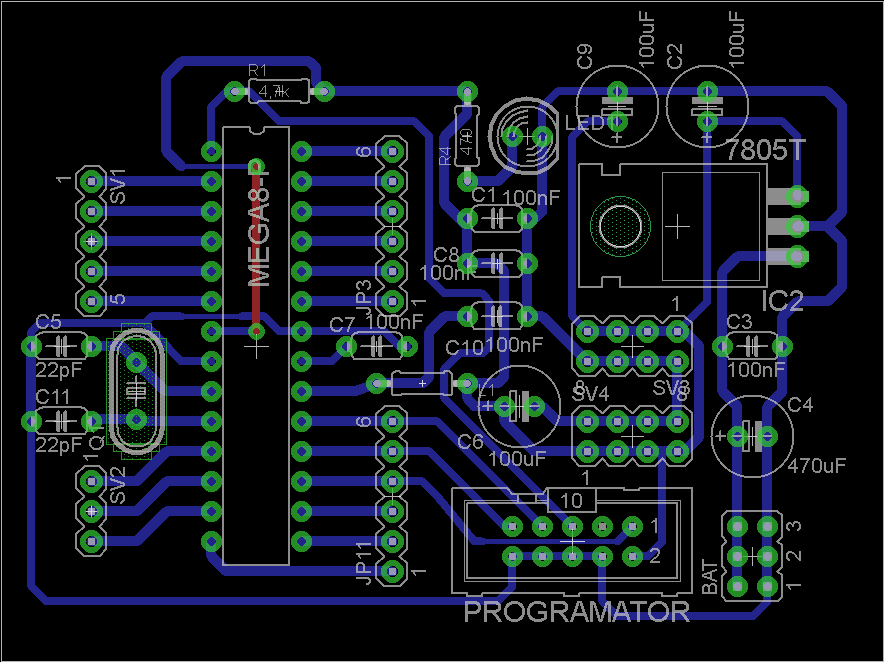

Przepraszam za odświerzenie tematu, ale jakoś tak mnie wciągneło to projektowanie płytek, że w ramach nauki postanowiłem zrobić lytkę gdzie jest np. po prawej stronie moduł zasilanie a reszta to mikrokontroler. O dziwo obyło się bez zworek ale znając życie pewnie są t=w niej błedy i bardzo proszę o sprawdzenie 🙂

Udostępnij ten post


Link to post
Share on other sites

VCC koło kondensatora c3 nie połączone. Coś masz powalone znowu w schemacie ponieważ pokazuje ci nie połączoną ścieżkę miedzy nogami dławika.

Udostępnij ten post


Link to post
Share on other sites

Niektóre ścieżki nie są pod kątem 45 stopni (L1, R1). Tak to wygląda całkiem całkiem. Nie sprawdzałem ze schematem. Może za dużo razy łamiesz ścieżki. wystarczy dwa razy. Ale ogólnie ok. (niech się wypowiedzą znawcy bo ja to wiadomo 😉)

Udostępnij ten post


Link to post
Share on other sites

Kondenstar C3 jest podłączony ale eagle każe mi podłączyć go np. na wyjście stabilizatora. Jak przesunąłem tą żółtą kreskę bliżej stabilizatora to każe mi eagle zmostkować wejście i wyjście. A z tym dławikiem nie wiem o co chodzi. Niby na schemacie jest dobrze a tu nagle zwarte. Czy może to być wina np tego, że i na wejściu i na wyjściu dławika mam ścieżkę o tej samej nazwie?

Udostępnij ten post


Link to post
Share on other sites

W eaglu wszystkie ścieżki o tej samej nazwie są połączone - właśnie na tej zasadzie działają etykiety, więc tutaj tkwi twój problem.

Udostępnij ten post


Link to post
Share on other sites

Poprawiłem ścieżki, grubość i kształt padów, i uporałem się z tymi żółtymi liniami 🙂 niestety okazało się, że po usunięciu żółtej linii z dławika musiała powstać zworka.

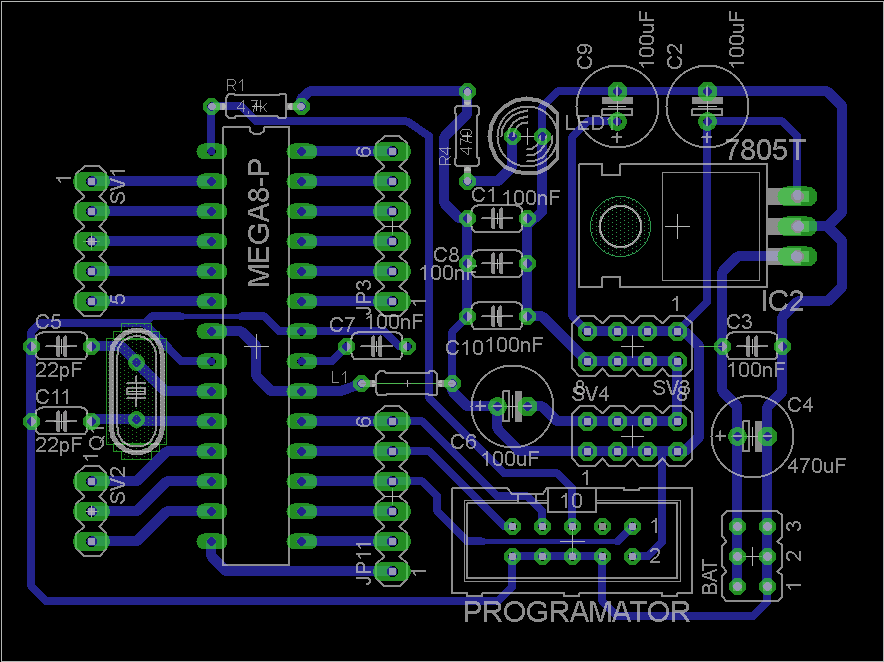

Tak wygląd płytka po przeróbkach:
