Witajcie,
Chciałbym przedstawić swojego światłoluba, którego skonstruowałem już jakiś spory czas temu. Nie było jakoś okazji i czasu żeby się nim pochwalić, ale w końcu postanowiłem wrzucić go na forum. Elektronika nie odbiega niczym od prezentowanych tu projektów, lecz całą konstrukcję wykonałem własnoręcznie na wzór bolidu F1, z drobnymi modyfikacjami 😉

Ale zaczynając od początku...

Elektronika

Lista elementów użytych do budowy modułu z elektronika:

  • - płyta główna wytrawiona wg rysunku
  • -2 płytki pod fototranzystory – wycięte z płytki uniwersalnej
  • - 4 akumulatorki 1,2 V
  • -2 baterie 9V
  • - 2 klipy na baterię 9V
  • - koszyk na akumulatorki
  • - wyłącznik
  • - układ L293DNE
  • - podstawka pod układ 16 pin
  • - rezystory 220Ω sztuk 6
  • - diody led – 2 czerwone sztuki oraz 2 zielone sztuki, 3mm
  • -2 fototranzystory
  • -2 przekaźniki JQC-3FF
  • - złącze na golpin
  • - goldpiny męskie
  • -przewody

Jako napędu zastosowałem 2 serwomechanizmy CONRAD ES-030, odpowiednio przerobione. Sprawdzają się dość przyzwoicie, a poprzez zasilanie ich napięciem 9V, każdy z osobnej baterii , nie odbiegają parametrami od innych silników.

Cały moduł z elektroniką powstał według poniższego schematu:

Pozwoliłem sobie na drobne modyfikacje i wyjścia sygnału przeznaczone pierwotnie na silniki zostały podpięte pod przekaźniki, które po załączeniu doprowadzają do silników z osobnych baterii napięcie 9V. Z racji na znaczną odległość fototranzystory zostały umieszczone na osobnych płytkach podpiętych przewodami za pomocą golpinów i gniazd na goldpiny.

Konstrukcja

Lista elementów użytych do budowy konstrukcji:

  • - plexi 2mm
  • - 2 koła, 2 nakrętki
  • -ślizgacz
  • - emalia uniwersalna w sprayu
  • -klej własnej produkcji, rozpuszczalnik nitro
  • -2 śruby, nakrętki 3mm
  • -narzędzia: brzeszczot do metalu, pilniki, papier ścierny, noże, hot glue, ściski

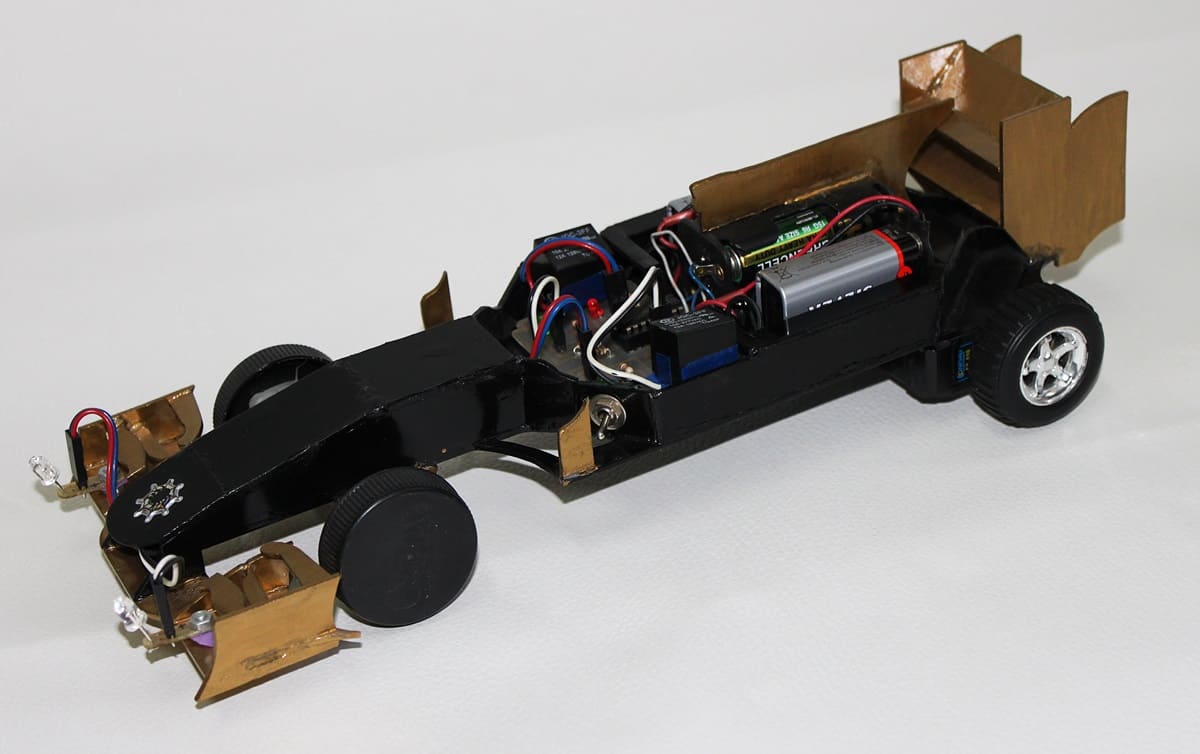

Cała konstrukcja została wykonana z przezroczystej plexi o grubości 2mm. Każdy element został zaprojektowany i wykonany ręcznie przy użycie narzędzi takich jak: brzeszczot do metalu, pilnik, papier ścierny. Po wykonaniu wszystkich elementów konstrukcji nadszedł czas na połączenie wszystkich w całość. Użyłem kleju własnej produkcji – rozpuściłem wiórki z plexi w rozpuszczalniku nitro i pozostawiłem do uzyskania odpowiedniej konsystencji. Klej jest niezawodny, nie zostawia nalotu na plexi, nie odkształca elementu, daje się z łatwością malować i jest bardzo wytrzymały na łączeniu. Całość została wylakierowana emalią uniwersalną w sprayu w kolorze czarnym połysk oraz złotym. Użyte zostały 2 koła napędowe na tylną oś, wyciągnięte z jakiejś zabawki o osadzone na orczykach serw modelarskich, koła na przedniej osi wykonane zostały z nakrętek po soku, służą one tylko jako atrapy i nadają wygląd całości. Pomiędzy nimi znajduję ślizgacz służący jako przednia podpora. Przednie koła oraz serwa przymocowane są za pomocą kleju na gorąco.

Cała konstrukcja ma następujące wymiary: 315mm długości, 124mm szerokości oraz 81mm wysokości.

Galeria zdjęć:

Na koniec krótki filmik pokazujący F1bot-a w akcji:

Liczę na komentarze oraz opinie na temat prezentowanej przeze mnie konstrukcji. Pozdrawiam
