Zbieram uwagi na tematej mojej uniwerslanej płytki.

[Treker (Damian Szymański)]

Najnowszej, 5.3.0, zauważyłem też ten błąd- gdy otwieram projekt przez kliknięcie na ikonki schematu lub płytki to projekt jest pusty.

Otwierać muszę przez Eagle --> Open.

[zacadi]

Ja używam wersji 4.16r2 i obojętnie jak otwieram to nic nie widzę.

Nadszedł czas przejścia na nowszą wersję.

[Treker (Damian Szymański)]

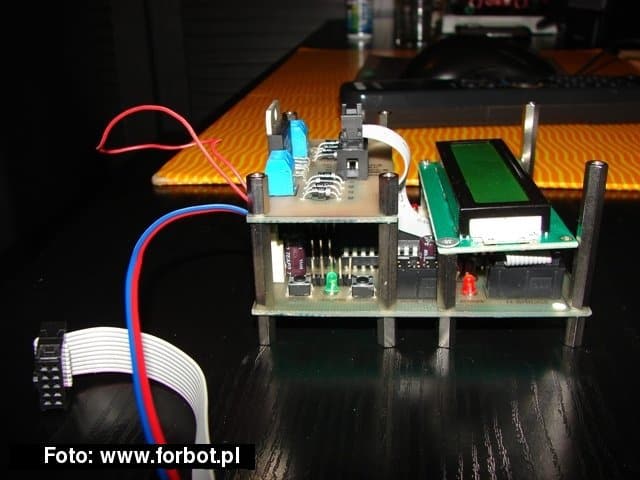

Żebyście nie posądzali mnie o lenistwo, to przedstawiam świeże zdjęcia z budowy, nie polutowane jeszcze do końca, bo nie mam wszystkich elementów.

[McRancor]

Wygląda tłusto! (tłum. bardzo dobrze 😉 )

Ciekaw jestem jak będzie wyglądać jak będzie już lcdek i okablowanie.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Treker (Damian Szymański)]

Wygląda tłusto! (tłum. bardzo dobrze 😉 )

Dzięki, ale przyznać się muszę, że z wykonani PCB nie jestem zbyt dumny 😕

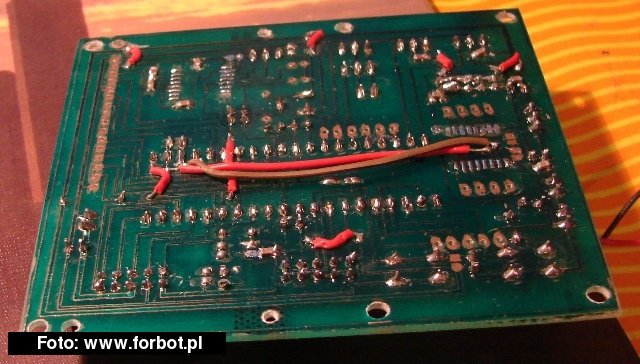

Jakoś krzywo powierciłem, nie wiem zawsze mam krzywo elementy potem na PCB, już zrobiłem sobie maski na pady które mi zostawiły otwór 0,5mm - myślałem, że same się wiertło wycentruje, ale niestety. Musze się chyba zaopatrzyć w jakiś stojak do wiercenia.

McRancor, tak P.S nie wiem czy zauważyłeś, ale mostek pozwoliłem sobie 'wykroić' z Twojego projektu ,,robota Paszczaka" 🙄

W piątek na pewno dojdzie do mnie PCF, MAX202 i trochę drobnicy.

A LCD - wszystko zależy od naszej wspaniałej poczty 🤣

Pozdrawiam

[Treker (Damian Szymański)]

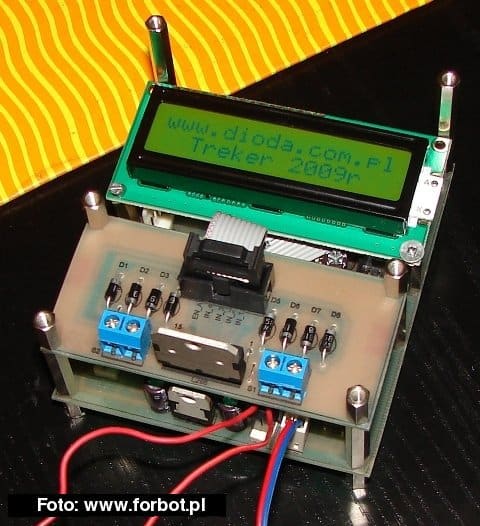

Mały update, doszedł LCD, i PCF wszystko na razie działa. Mam tylko problem bo nie mogę dostać MAX'a w odpowiedniej obudowie 😕

[mskojon]

Możesz zamówić z sampli - ostatnio zamawiałem mostki H (MAX4427) i przyszło mi 9 sztuk w obudowie DIP i SMD.

[McRancor]

Ale ten wygięty wyświetlacz to normalnie -5 do magii.

Ja bym na Twoim miejscu wziął pilnik i zrobił porządek z jego płytką. Zawsze mnie drażniły takie krzywizny...

Ogólnie jest git.

[Treker (Damian Szymański)]

Wiedziałem, że ktoś to zauważy 😅

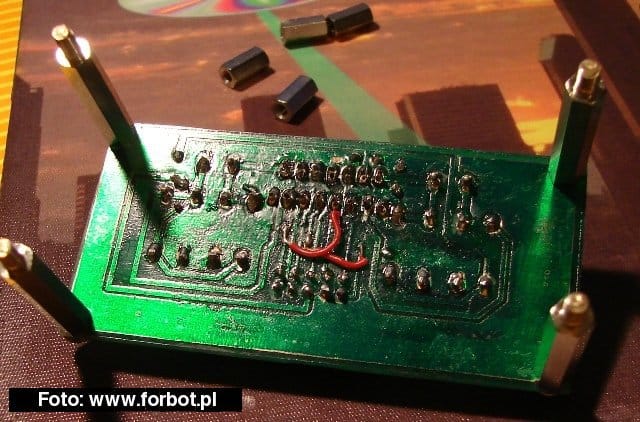

Wyświetlacz wygląda źle, bo z jednej strony źle przyciąłem te kołki dystansowe, jutro kupie nowe i dotnę lepiej, przy okazji poprawie płytkę LCD w sobotę będzie już ładnie 😉
