Prośba o sprawdzenie mojego schematu

Pomocna odpowiedź

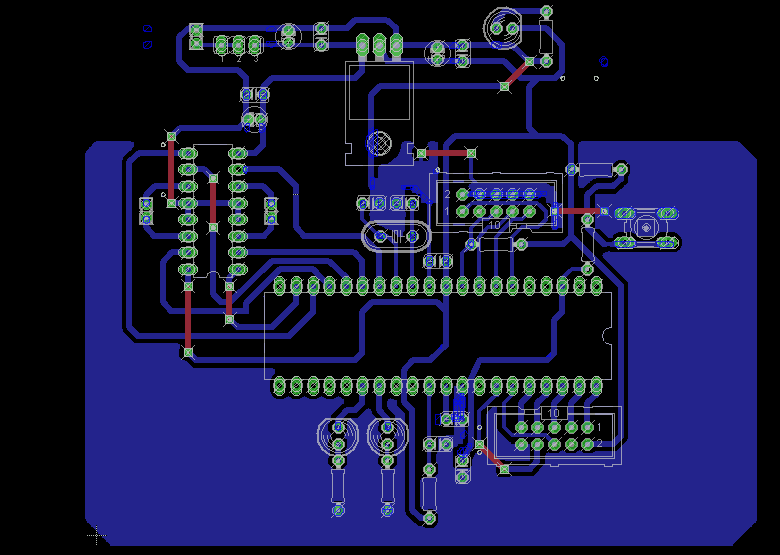

Czy teraz płytka jest ok? Czy wszystkie połączenia są prawidłowe?

Udostępnij ten post


Link to post
Share on other sites

Masz jeszcze w niektórych miejscach chaotycznie prowadzone ścieżki, przypatrz się dobrze i popraw je w optymalny sposób, Ty musisz być pewny, czy płytka PCB jest odpowiednia i czy Ci się podoba (pod względem prowadzenia ścieżek 😋)

Udostępnij ten post


Link to post
Share on other sites

Nie nie jest ścieżki prądowe są za cieńki po za tym masz fajne przelotki ile to jest 0.5 mm średnicy ? Wierz mi że wiercenie takim wierłem to prawdziwa sztuka 😋 (przynajmniej jeśli nie ma się odpowiedniego sprzętu...)Kondensatory są za małe ...
