Sterowanie silników poprzez L293D bez Atmegi

[Waski]

Witam, szukałem na forum opcji podłączenia silników do sterownika L293D i sterowanie poprzez niego obrotami silnika, ale tylko w "przód" bądź w "tył", ale niestety znalazłem tylko pcje z programowaniem przez Atmegę.

Czy jest sposób, abym podłączył dwa silniki do mostka i sterował kierunkiem obrotu za pomocą dwóch przycisków (jeden silnik - dwa przyciski, jeden odpowiadający za kręcenie w "przód" drugi w "tył")?

Będą to silniki znajdujące się w mechanicznym ramieniu (nie mojej konstrukcji), które dostałem, ale ze sterowaniem przez komputer (przez co totalnie nie czuje w nim niczego swojego ;/), dlatego chciałem zmienić na sterowanie bardziej manualne, bez programowania (co w późniejszym czasie oczywiście ulegnie zmianie.)

Za wszelką pomoc z góry serdecznie dziękuję.

[Braders94]

Poszukaj tu .

Pisze z telefonu.

[Waski]

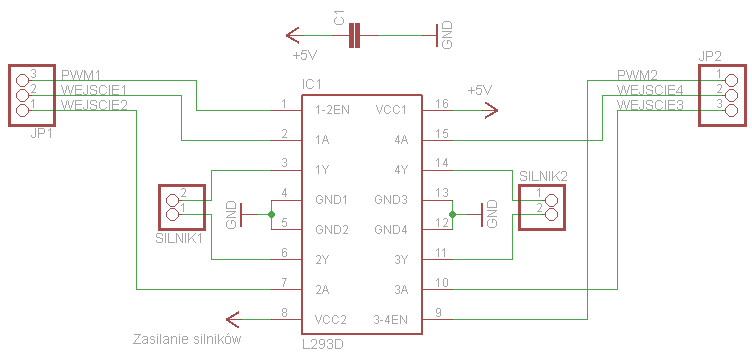

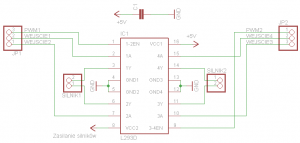

Widziałem go, tylko nie do końca wiem, w które miejsce mam "podpiąć" moje przyciski, które mają dwa wyjścia, a na tym schemacie jest "coś" co ma wyjścia 2 plus PWM. Niestety w moim kształceniu indywidualnym nie dotarłem jeszcze do tych zagadnień.

[marek1707]

Nie musisz do tego używać mostka. Wystarczy, że dwa przyciski typu SPDT (przełączne) odpowiednio podłączysz do silnika, do plusa i do masy zasilania. Jeden będzie kręcił w jedną stronę a drugi w drugą. Oba puszczone lub oba wciśnięte - silnik stoi, proste 🙂
