[Micromouse] Prośba o sprawdzenie schematu


Dymek_117

Pomocna odpowiedź

Witam,

Na początku przywitam się z Wami, jako że to mój pierwszy post 🙂

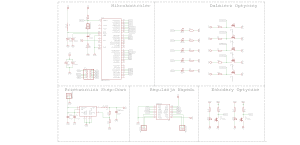

Pierwszy jest również schemat - pierwszy poważniejszy. Dlatego jestem otwarty na krytykę, prosiłbym Was o zerknięcie na poniższy schemat.

Spodziewam się wielu błędów, jako że to moje pierwsze zetknięcie nie tylko z jakimkolwiek konkretnym projektem, ale przede wszystkim z Eaglem.

Układ opiera się na Atmedze32. Pomiar odległości od ścian dokonywany będzie za pomocą 5 dalmierzy dioda-tranzystor, pracujących w zakresie podczerwieni.

( Rezystancje diod, a przed wszystkim tranzystorów postanowiłem na razie pominąć - dobiorę je doświadczalnie mierząc napięcie na tranzystorach, wkrótce )

Oprócz tego mamy przetwornicę Step-Down ST1S10PHR, pozwalająca zasilić zarówno napęd (2x silnik Pololu prawdopodobnie 30:1 ) jak i część logiczną robota. Mam nadzieję, że uzyskam z niej stabilne napięcie.

Do sterowania silnikami wybrałem podwójny mostek TB6552, sterowany poprzez PWM z kontrolera. Pełni oczywiście również rolę mostka.

Orientację w labiryncie zapewnią dwa enkodery optyczne - tutaj jako osobne diody i tranzystory. W praktyce zastosuje gotowe transoptory szczelinowe + perforowane kółka myszki kulkowej 🙂

Jako, że na jeden obrót koła przypada 30 obrotów wału ( owe kółka enkoderów będą zamocowane na wale silnika ) enkodery powinny dać całkiem przyzwoitą rozdzielczość.

Nic innowacyjnego tu niestety nie prezentuje. Projekt dość nudny i wyświechtany, taki postanowiłem sobie postawić jako pierwsze podejście. Nie wiem czy układ w końcu powstanie, przed wszystkim jest to dla mnie materiał szkoleniowy.

Pozdrawiam i dziękuję za wszelkie porady i krytykę.
