Dnia 14.05.2023 o 19:00, Konik napisał:

Być może producent pomylił oznaczenia BS170 z 2N7000 (są opisane w tej samej dokumentacji, a mają właśnie zamienione wyprowadzenia złącz).

A to ciekawa teoria, sprawdzimy również ten trop 🙂 Powodzenia w dalszych eksperymentach!

  • Lubię! 1
Link do komentarza
Share on other sites

To prawda  mają zmienione nóżki  dren źródło ale to są  tranzystory BS170 taki widać napis na obudowie  BS170 QG50.

dopiero po sprawdzaniu diody  dren -źródło  w którym kierunku jest zaporowo, udało złożyć się jakiś układ gdzie mogłem dokonać pomiarów .




  • Lubię! 1
Link do komentarza
Share on other sites

Spaliłem potencjometr przy doświadczeniu. Natomiast buzzer ciagle wydaje dźwięk przy podpięciu bramki do minusa Chyba uszkodziłem trzy tranzystory. Drugi potencjometr sprawny ale buzzer wydaje ten sam dźwięk przy kręceniu potencjometrem. Czy możliwe żeby buzzer złe działał, trochę obciąłem końcówki zacisków - ten plastik żeby bardziej wystawały te zwoje miedziane bo ciężko byli włożyć  w płytkę stykową

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

@Mateuszry witam na forum 🙂 Niestety nie masz zarejestrowanego zestawu do kursu, więc nie wiem jakim sprzętem dysponujesz. Spróbuj w ramach testu obrócić tranzystor o 180* (zamiana miejscami drenu i źródła). Daj znać, czy przyniosło to jakaś zmianę.

Link do komentarza
Share on other sites

Udało się po obruceniu traznzystora buzzer włącza się tylko jeśli bramka jest połączona z plusem i kręcenie potencjometrem tez go włącza wyłącza. Ale został mi tylko jeden tranzystor który dobrze działa z czterech w zestawie. Reszta nie zatyka się to chyba ćwiczenie z multiwibratorem się nie uda zrobić

Link do komentarza
Share on other sites

@wld182 gdyby występowały dalsze problemy to daj znać. Tutaj niestety nie tyle chodzi o dostawcę, co o producenta, swego czasu testowaliśmy te tranzystory z kilu różnych źródeł, a wszystkie miały ten sam problem. Pomimo (teoretycznie) różnych dostawców trafiał do nas ten sam element. Później sytuacja ta została już wyprostowana, możliwe, że znów pojawił się jakiś problem. Będziemy badać sprawę, bo przez kilka wcześniejszych lat nie było dosłownie żadnego problemu tego typu, a później nagle problem ten stał się stosunkowo częsty.

  • Pomogłeś! 1
Link do komentarza
Share on other sites

Witam wykonałem pomiary tranzystora MOFSET z zadania10,7.Jednak wyszły dziwne pomiary:

-Dla 100Ω : szyna + : Nap dren- źródło-0V,I drenu 2,9mA,Nap. bramka-źródło 5,7V,  I bramki-4,46mA .

Dla 100Ω : GND :Nap.dren-źródło:0,56V, I drenu- 2,7mA , nap. bramka-źródło-0,0V , I bramki -0,0

Dla10kΩ : Szyna + : nap dren-źródło- 0,3V  ,I drenu 2,86mA,nap bramka- źródło 0,44V, I bramki 0,58mA

Dla 10kΩ: GND : nap dren-źródło- 0,58V,I drenu-3,04 mA, nap bramka- źródło- 0,22V,  i bramki- 2,72mA

Dla 1MΩ:szyna +  Nap dren- źródło 0,62V,  I drenu 3,07mA , nap bramka- źródło 0,30V , I bramki 0,0mA

Dla 1MΩ  GND: nap dren- źródło 0,65V, I drenu 2,90 mA , nap bramka- źródło 0,30V , I bramki 0,0

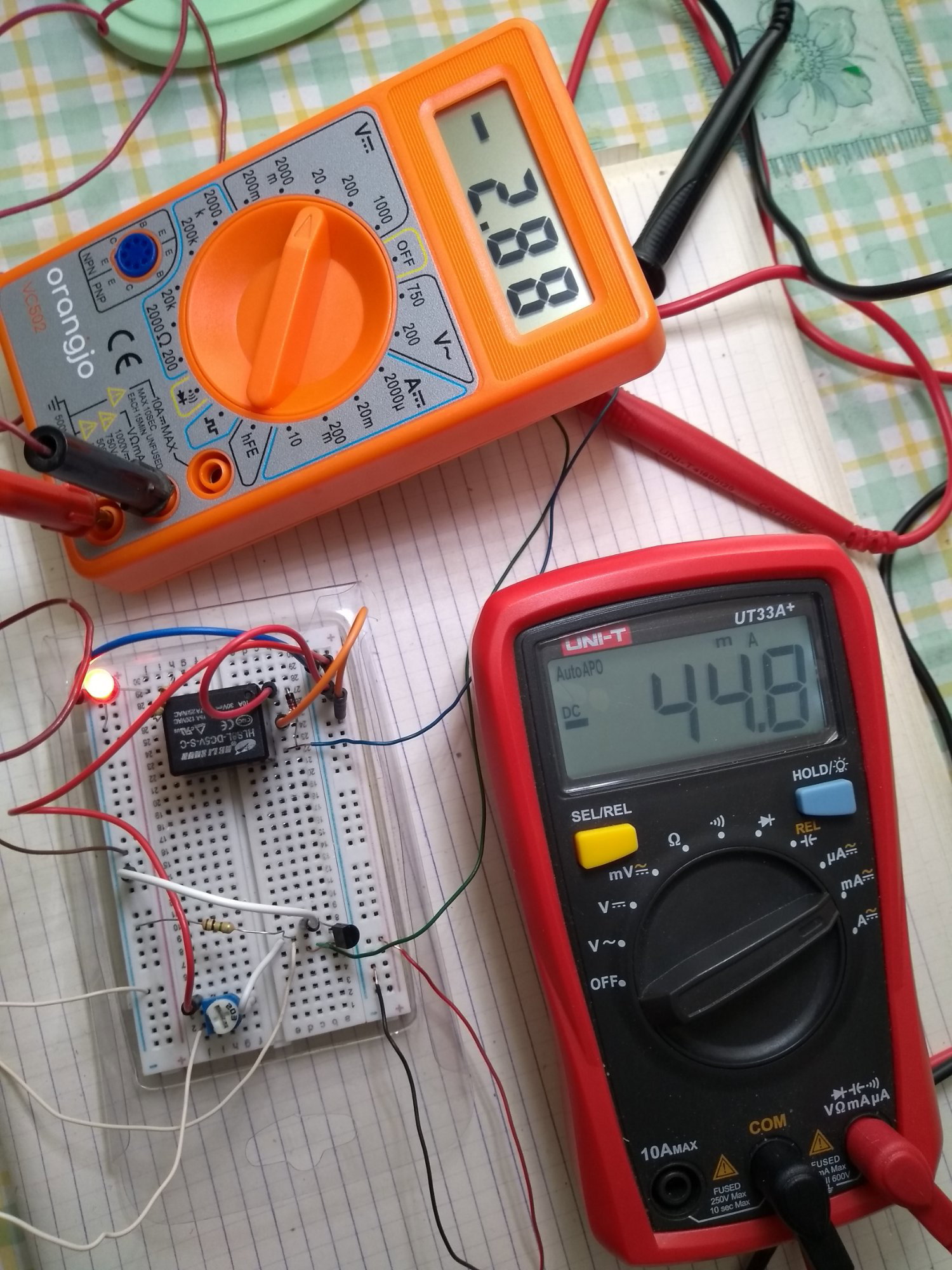

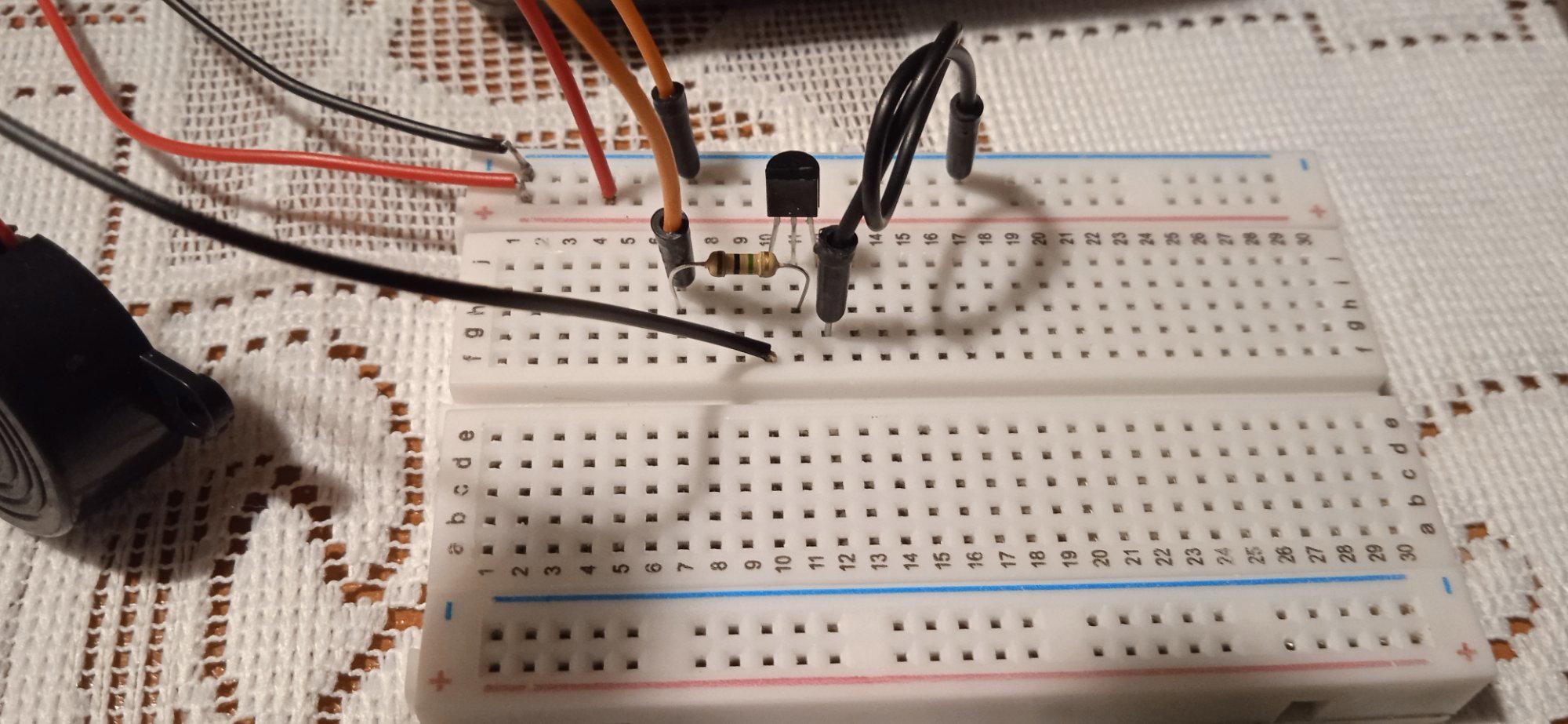

Zmiana oporności potencjometrem w ogóle nie dała skutku dla wszystkich czterech MOFSetów1702330768844.thumb.jpg.ad531e8b7f5d13748e17801d5047593b.jpg



Pozdrawiam

Edytowano przez Piotr66
Link do komentarza
Share on other sites

Jeszcze do do tranzystorów MOFSET zadanie 10,7.Przeczytałem ,że tranzystor może być źle zbudowany i trzeba go odwrócić. Zrobiłem pomiary dla rezystora 100Ω : Dla szyny dodatniej :napięcie dren- źródło 0V , napięcie bramka-źródło 6,16V, prąd drenu 1,8mA , prąd bramki 0 m

Dla szyny GND : nap. dren-źródło 5,86V, nap bramka -źródło 0V, prąd drenu 0mA , prąd bramki 0mA.

Co ciekawe po zastąpieniu rezystora potencjometrem ,buzer zareagował od napięcia 1,85V ,aż do  ok. 3 V .Potem zwiększanie napięcia nie dało efektu.

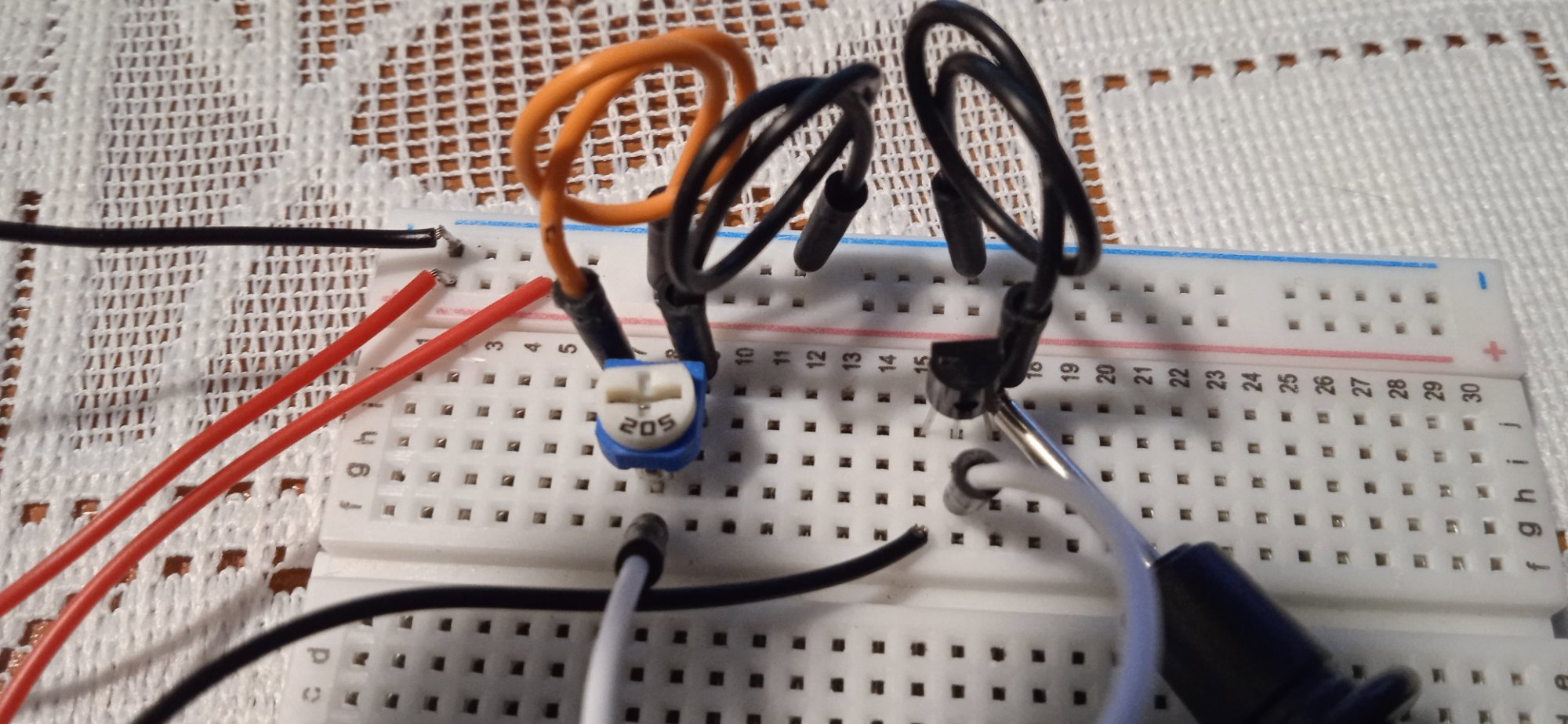

Jak widać na zdjęciu wyprowadzenia tranzystora są odwrotnie1702376514714.thumb.jpg.78f5f5d87c1bd633274a62a1d2a59d0c.jpg

Coś jest nie tak z tymi tranzystorami .

Pozdrawiam

Edytowano przez Piotr66
Link do komentarza
Share on other sites
