Diody prostownicze na tym schemacie mogą byc dowolne?

[ Dodano: 26 Cze 09 11:03 ]

Ja mam 2 amperowe 5062 - mogą być? I po co podłączać pin 5 układu NE555 - z doswiadczenia wiem że układ działa i bez tego?

Link do komentarza
Share on other sites

Kolega mskojon podaje Ci na tacy rozwiązanie, a Tobie nie chce się nawet zajrzeć do dokumentacji? NE555 będzie działał z pinem CONT "w powietrzu", ale jeśli z niego nie korzystasz to odsprzęgasz go kondensatorem - tak wynika z datasheetu.

  • Lubię! 1
Link do komentarza
Share on other sites

Oj Kolego, podpadasz... A widzisz gdzieś na schemacie "+" przy kondensatorze? Polecam lekturę http://www.edw.com.pl/index.php?module=ContentExpress&file=index&func=display&ceid=60&meid=13 i radzę zaznajomić się ze wszystkimi tematami z tamtej strony, bo moderatorzy nie śpią, a systematyczna niewiedza na tym forum nie jest mile widziana.

Nie, nie są spolaryzowane. Tak, każda dioda o maksymalnym prądzie przewodzenia większym od prądu płynącego przez dany odcinek układu będzie ok.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

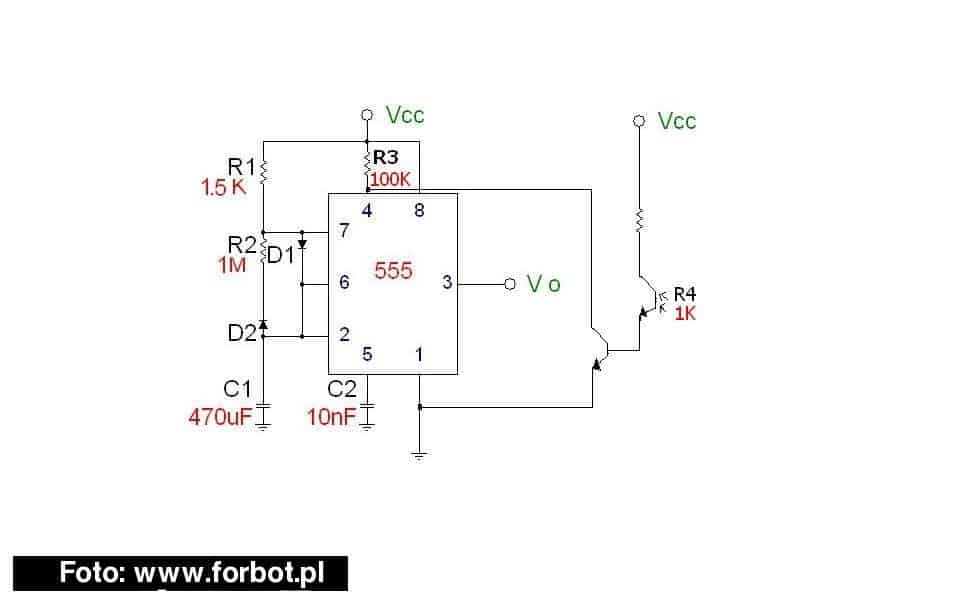

A tak przerobiony schemat będzie dzialał :

Chodzi mi o to aby układ nie dawał sygnałów na wyjściu gdy fototranzystor będzie oświetlony.

[ Dodano: 26 Cze 09 01:30 ]

Pomyłka na schemacie: symbol R4 1K ma byc przy rezystorze a nie przy foto tranzystorze.

Link do komentarza
Share on other sites

Klasyczny układ multiwibratora, napięcie na kondensatorze zmienia się w przybliżeniu liniowo, tworząc przebieg zbliżony do trójkątnego. Do kondensatora podłączyć wtórnik napięciowy wykonany ze wzmacniacza operacyjnego. Wydajność prądowa stopnia wyjściowego WO starczy na jedną, góra dwie diody. W przypadku większej ilości układ będzie się rozrastał w kolejne wzmacniacze operacyjne, lub tranzystory.
