Sprawdzenie rozmieszczenie elementów na płytce prototypowej.


Pomocna odpowiedź

Chcę przenieść ten układ:

Umożliwiający pomiar prądu silników z mostka L298N przy wykorzystaniu pinów SENSE A i SENSE B wraz z dostosowaniem sygnału dla przetwornika ADC dzięki OpAmp na płytkę prototypową tą (50mm x 70mm) -> https://abc-rc.pl/plytka-uniwersalna-50x70mm-pcb

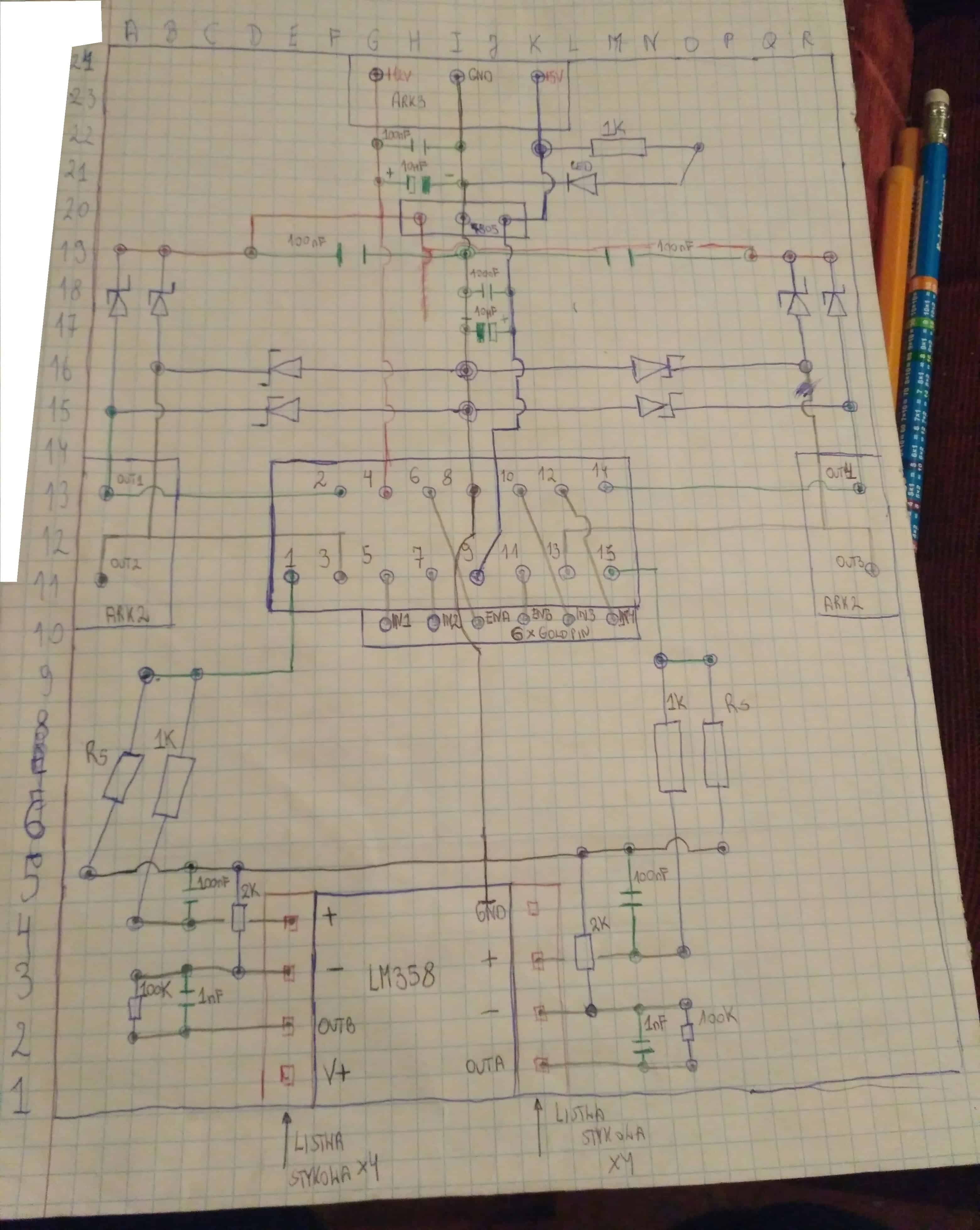

Rozrysowałem sobie na kartce jak bym chciał rozmieścić elementy i szczerze mówiąc nie było to łatwe, cieżko to wszystko upchać na tak małej płytce, ale niby się udało. Moglibyście zobaczyć, sprawdzić z schematem powiedzieć czy jest dobrze i czy ma sens to robić na płytce prototypowej gdzie są tak blisko siebie wszystkie elementy czy może jednak wydać z 50 zł zaprojektować płytkę w Eaglu i zamówić w firmie produkującej płytki?

Rozmieszczenie elementów od góry:

To jakbym chciał połączenia/sygnały Kynarem poprowadzić:

To jak wygląda płytka z rozmieszczony elementami:

Link to post
Share on other sites

Myślałeś kiedyś o tym, aby nauczyć się Eagla (albo przynajmnuej Fritza)?

Ile razy, panie niedouczony inżynierze, będziesz na tym forum pytał o podstawy?

Świetnie że chcesz zostać inżynierem a nie kucharzem - bo byś pewnie pytał o przepis na takie fajne grzybki w kropki...

Wybaczcie - ile można...

  • Lubię! 1
Link to post
Share on other sites
Myślałeś kiedyś o tym, aby nauczyć się Eagla (albo przynajmnuej Fritza)?

Ile razy, panie niedouczony inżynierze, będziesz na tym forum pytał o podstawy?

Świetnie że chcesz zostać inżynierem a nie kucharzem - bo byś pewnie pytał o przepis na takie fajne grzybki w kropki...

Wybaczcie - ile można...

A pomyślałeś, może jak we Fritzu narysować taki schemat? Na schemacie ideowym są połączenia między elementami, a na rysunku rozmieszczenie elementów na płytce prototypowej, które jak dla mnie jest widoczne i łatwe do odczytania.

W Eaglu to też nie to samo, bo połączenie ścieżkami to nie to samo co Kynarem, bo przewód może przechodzić sobie nad innym przewodem, a ścieżka już nie, a chodzi w tym temacie o zrobieniu tego na konkretnej płytce prototypowej 50 x 70 mm z 280 otworami.

Poza tym w żaden sposób nie pomogłeś.

I nie Tobie decydować o tym czym są podstawy, a czym nie. Spytałem o prawidłowość połączeń i mam do tego prawo, jak Ci się nudzi w życiu i potrafisz tylko trollować to nie odwiedzaj moich tematów.

Link to post
Share on other sites

Pisałem: naucz się. W eaglu da się bez problemu. Przy Fritzu faktycznie, możesz mieć sęki... Ale to przecież zabawka!

Inżynier który nie potrafi posługiwać się podstawowymi narzędziami?

Coś jak instrument dęty uczyniony z tylnej części kozy.

Link to post
Share on other sites
