Arduino piszczy przy wgraniu kodu

[Jamik]

Cześć.

Płytka którą pokazałeś to shield do prototypowania. Tyle, że po stronie dolnej źle wlutowane są piny. Przyłóż ją do Arduino z zobaczysz, że zewnętrzne otwory dokładnie pasują do złączy w płytce bazowej. Trzeba dolutować piny w tych miejscach, a to co aktualnie wystaje usunąć.

Ja stosuję w moich robocikach cztery akumulatory AA NiMH. Dają one w sumie 4,8V więc do Arduino podciągam napięcie przetwornicą a do silników podaję bezpośrednio. Jeździ mi na tym bez problemu robot na takich samych napędach jak Twoje, a nawet, od biedy, kroczy czworonóg z 12-toma serwami.

Mostek zmienić trzeba, bo ten który stosujesz na starcie zabiera Ci z 1,5V.

Zainwestuj w lutownicę i multimetr. To nie są wielkie wydatki, a łatwiej zdiagnozujesz problem i uzyskasz lepsze połączenia elektryczne. Bo takie podłączenie silników jak na zdjęciu nie ma prawa nie sprawiać problemów.

[piterx]

Uwaga zabawy ciąg dalszy. Kiedy chce sprawdzic ten program, Arduino skreca w miejscu. Natomiast kiedy sprawdzam go ponownie lecz, podłaczonego do komputera - skreca dopiero jak podstawie ręke.

Jakieś pomysły?

//pin 7,8 - 1 silnik
//pin 6 PWM dla 1 silnika
//silnik 1 - prawy silnik
//pin 2,3 -2 silnik
//pin 5 to PWM dla silnika 2
//silnik 2 - lewy silnik

#define trig 12
#define echo 11

void setup() {
 //Serial.begin(9600);
 pinMode(trig, OUTPUT);
 pinMode(echo, INPUT);
 pinMode(2,OUTPUT);
 pinMode(3,OUTPUT);
 pinMode(5,OUTPUT);
 pinMode(6,OUTPUT);
 pinMode(7,OUTPUT);
 pinMode(8,OUTPUT);

}
int y = 0;
void loop()  {
 pomiar();
 //Serial.println(pomiar());
 delay(300);
 if(pomiar() > 15)
 {do_przodu(255);};
 if(pomiar() < 15)
 {y = random(1,3);
 if(y == 2)
 {W_PRAWO();}
 else
 {W_LEWO();}
 }

}





void do_przodu(int x)
{
 analogWrite(5, x);
 analogWrite(6, x);
 digitalWrite(8, LOW);
 digitalWrite(7, HIGH);
 digitalWrite(3,LOW);
 digitalWrite(2,HIGH);
 delay(300);
}

void w_prawo()
{
 analogWrite(5, 255);
 analogWrite(6, 180);
 digitalWrite(8, LOW);
 digitalWrite(7, HIGH);
 digitalWrite(3,LOW);
 digitalWrite(2,HIGH);
 delay(700);
}

void W_PRAWO()
{  analogWrite(5,255);
 analogWrite(6,255);
 digitalWrite(8, HIGH);
 digitalWrite(7, LOW);
 digitalWrite(3,LOW);
 digitalWrite(2,HIGH);
 delay(500);
}

void w_lewo()
{
 analogWrite(6, 255);
 analogWrite(5, 180);
 digitalWrite(8, LOW);
 digitalWrite(7, HIGH);
 digitalWrite(3,LOW);
 digitalWrite(2,HIGH);
 delay(700);
}

void W_LEWO()
{
 analogWrite(6, 255);
 analogWrite(5, 255);
 digitalWrite(8, LOW);
 digitalWrite(7, HIGH);
 digitalWrite(3,HIGH);
 digitalWrite(2,LOW);
 delay(500);
}

int pomiar()
{long czas, dystans;
 digitalWrite(trig,LOW);
 delayMicroseconds(2);
 digitalWrite(trig,HIGH);
 delayMicroseconds(10);
 digitalWrite(trig,LOW);
 czas = pulseIn(echo,HIGH);
 dystans = czas/58;
 return dystans;
}

[ Dodano: 27-01-2018, 22:39 ]

W skrócie podlaczony do kompa daje efekt, ale gdy go odlacze nie jest juz tak pieknie...

[Belferek]

Arduino podłączone do PC zasilane jest z portu USB - zmieniłeś te baterie? Czujnik ultradźwiękowy jest mało precyzyjny, źle reaguje na np. krawędzie, rodzaj powierzchni, kąt pod którym znajduje się przeszkoda, rodzaj powierzchni .... No ale skoro mówisz, że ten sam program działa dobrze przy połączeniu z PC, a z baterii już nie to różnica jest tylko jedna - zasilanie.

[piterx]

Ale podlaczenie do kompa daje az taka roznice w zasilaniu?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Belferek]

jak widzisz u siebie praktycznie tak - szczególnie jak masz rozładowane baterie. Zobacz tu: https://pl.wikipedia.org/wiki/USB#Zasilanie

Daje stabilne zasilanie. Twoje silniczki pobierają ok. 200mA każdy więc USB daje radę, a rozładowane baterie już nie. No ale to są moje podejrzenia.

[piterx]

Hmm a jak podłacze do tego 9V to nie wybuchnie? xd

Bo mam baterie 9V z adapterem

[Belferek]

Arduino nie wybuchnie - ma stabilizator. Rozumiem, że masz adapter DC do podłączenia do gniazda DC Arduino? A silniki zasilasz z pinu +5V Arduino?

[piterx]

Adapter do Arduino zgadza się natomiast 8 PIN zasilam Vinem a 16 - 5V

[Belferek]

natomiast 8 PIN zasilam Vinem a 16 - 5V

Nie rozumiem Vin połączyłeś z 8 pinem Arduino? Jeśli tak to raczej moim zdaniem źle. Pin 8 Arduino nie jest przeznaczony do "podłączania" napięcia większego niż 5V. Aż się prosi o schemat Twojego pojazdu.

[piterx]

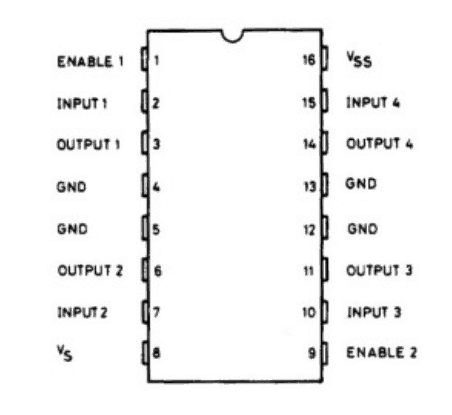

"4, 5, 12, 13 – łączymy razem do masy (GND)

16 – zasilanie Vcc części logicznej (5V)

8 – zasilanie Vc silników (do 36V)"

[ Dodano: 27-01-2018, 23:34 ]

Podlaczylem dziala pieknie tylko musze funkcje skrocic czasowo

[Belferek]

Przeczytaj to: https://forbot.pl/blog/kurs-arduino-sterowanie-silnikami-dc-petla-for-id8311

Staraj się o precyzyjne wypowiedzi - łatwiej będzie zrozumieć o co Ci chodzi. Jak widzisz pisząc pin 8 można odnieść wrażenie, że piszesz o porcie Arduino, a nie Vs (8) mostka H.

7-01-2018, 23:34 ]

Podlaczylem dziala pieknie tylko musze funkcje skrocic czasowo

Czyli problem był w bateriach? Bateria 9V nie ma dużej pojemności więc na długo nie starczy. Jak piszesz o czasie to by uniknąć rozczarowań poczytaj także koniecznie to:

https://forbot.pl/blog/kurs-arduino-ii-wielozadaniowosc-opoznienia-z-millis-id18418
