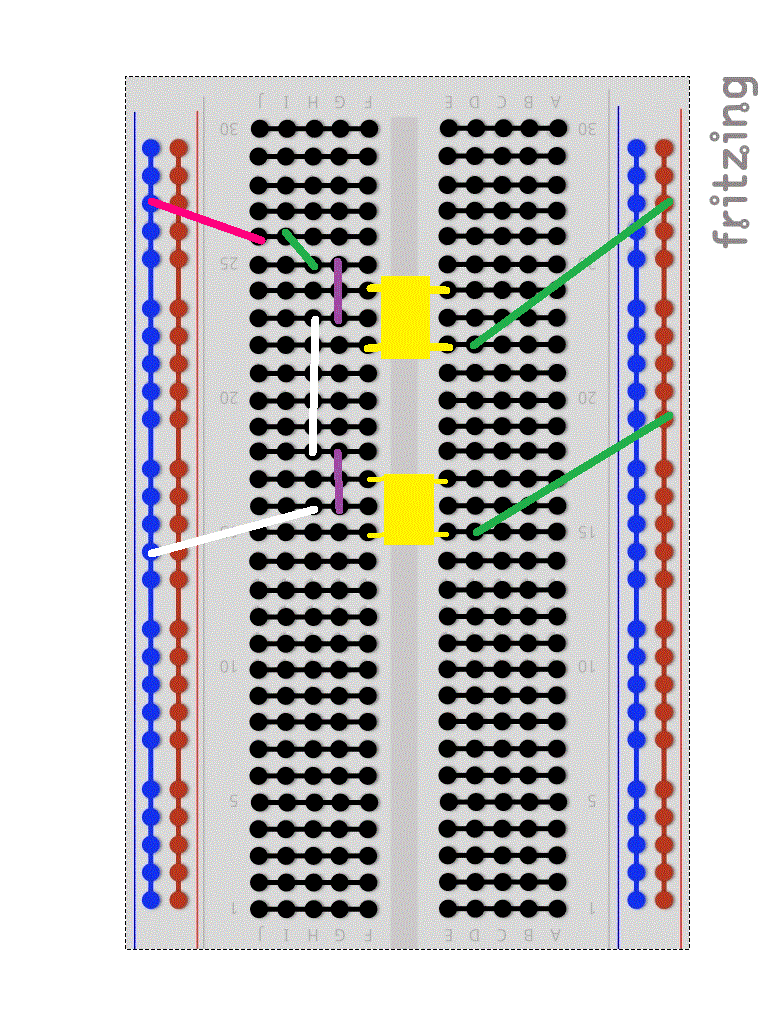

yo112 Napisano Wrzesień 14, 2018 Udostępnij Napisano Wrzesień 14, 2018 (edytowany) Witam. W ramach nauki próbuję zrobić bramkę NAND z 2x tranzystorów (BC546) i 3x rezystorów (10k) ale coś mi nie wychodzi, zamiast: 0 - 0 = 1 1 - 0 = 1 0 - 1 = 1 1 - 1 = 0 jest: 0 - 0 = 0 1 - 0 = 1 0 - 1 = 0 1 - 1 = 0 Tak wygląda schemat: https://pasteboard.co/HDS7ohE.png Gdzie: zółty - Tact Switch zielony - rezystor 10k fioletowy - tranzystor BC546, licząc od góry: 1-kolektor, 2-baza, 3-emiter biały - połączenie różowy - LED Edytowano Wrzesień 15, 2018 przez yo112 Cytuj Link do komentarza Share on other sites More sharing options...
deshipu Wrzesień 14, 2018 Udostępnij Wrzesień 14, 2018 A możesz pokazać schemat zamiast kolorowanki? Wiesz, taki z symbolami. Cytuj Link do komentarza Share on other sites More sharing options...
yo112 Wrzesień 14, 2018 Autor tematu Udostępnij Wrzesień 14, 2018 (edytowany) https://goo.gl/images/ARpaSd Edytowano Wrzesień 15, 2018 przez yo112 Cytuj Link do komentarza Share on other sites More sharing options...
Elvis Wrzesień 14, 2018 Udostępnij Wrzesień 14, 2018 To teraz porównaj wklejony schemat, kolorowankę i prawdziwy układ. Na początek R2 - na schemacie jest podłączony inaczej Cytuj Link do komentarza Share on other sites More sharing options...
