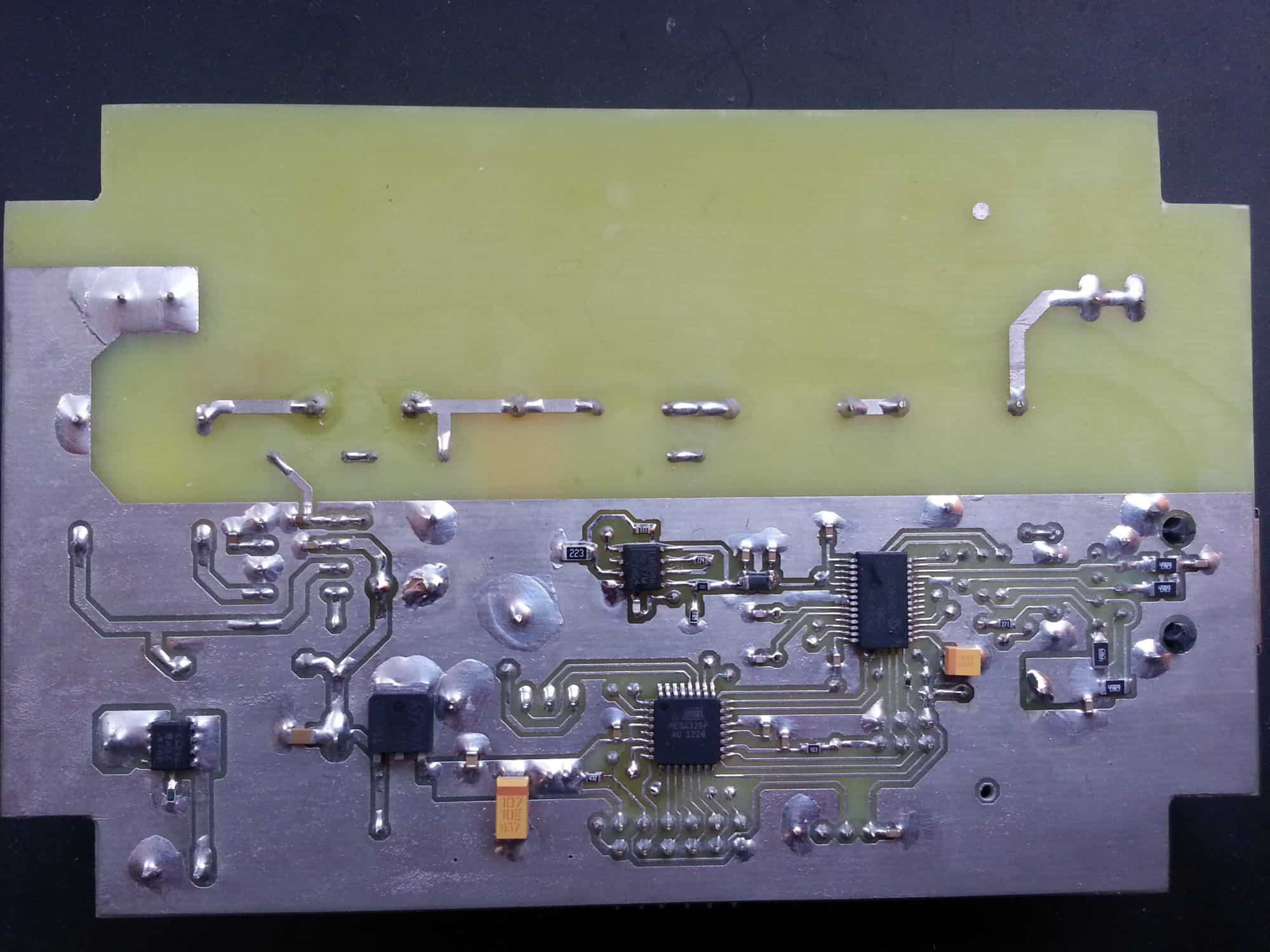

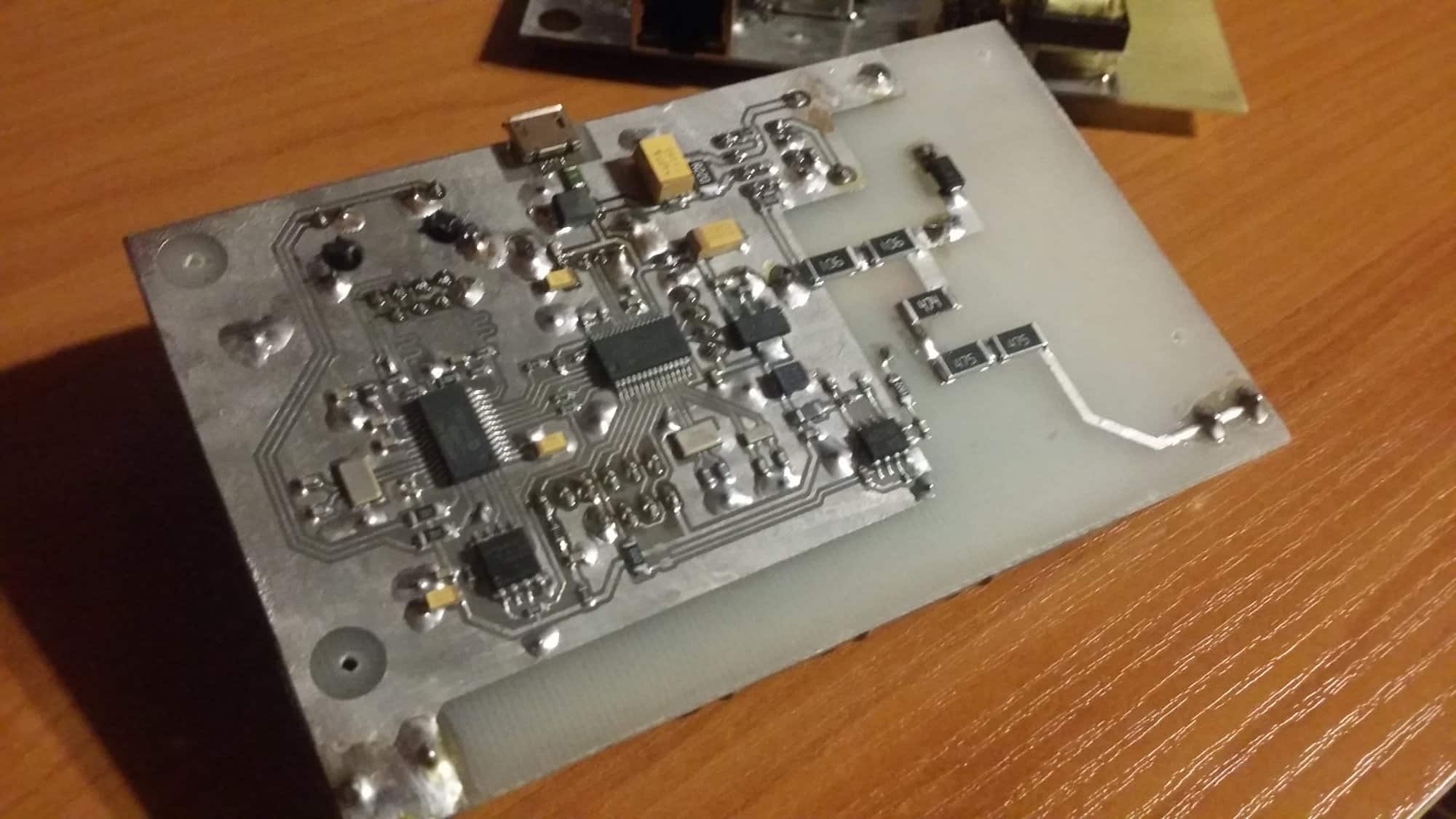

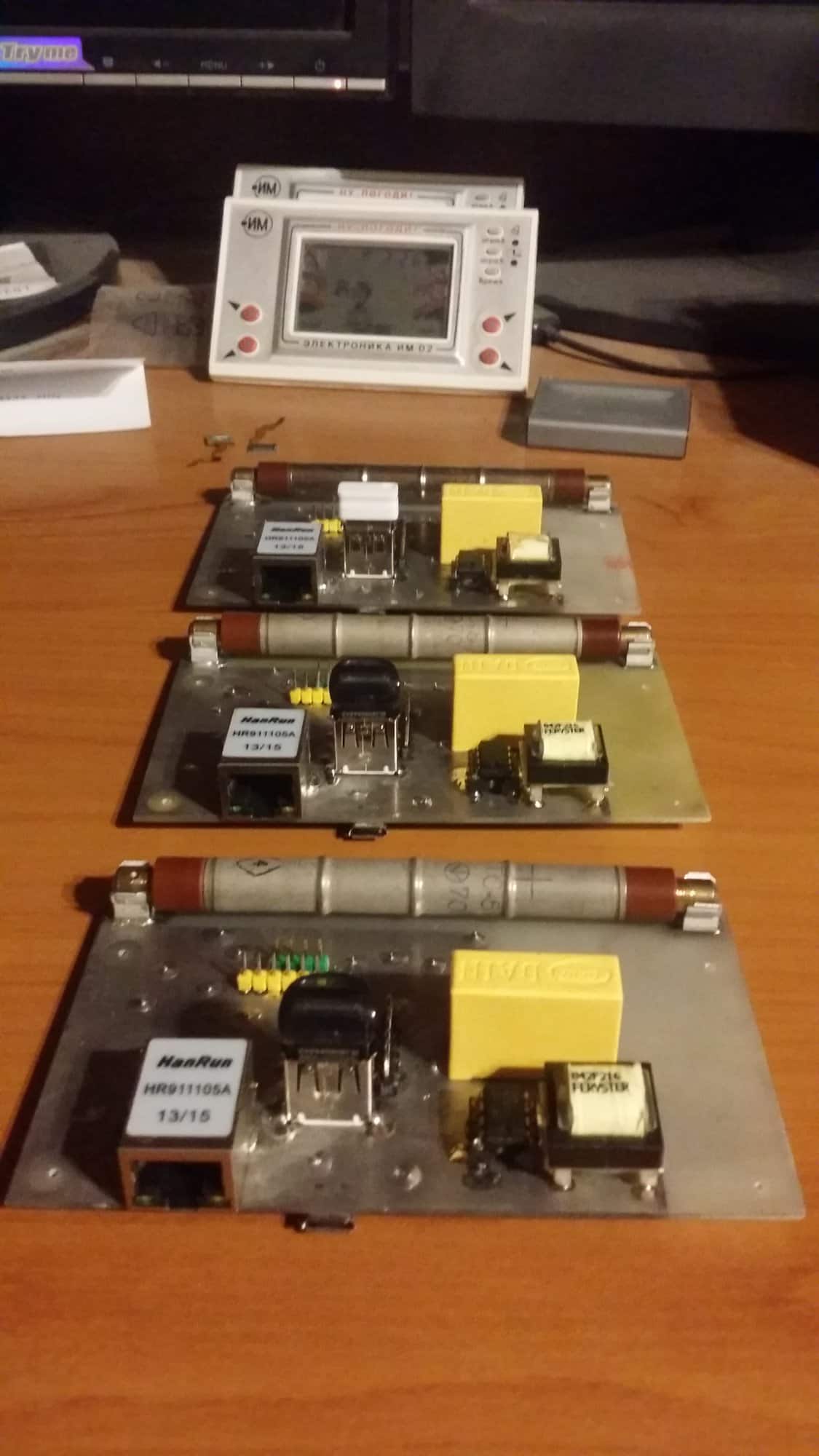

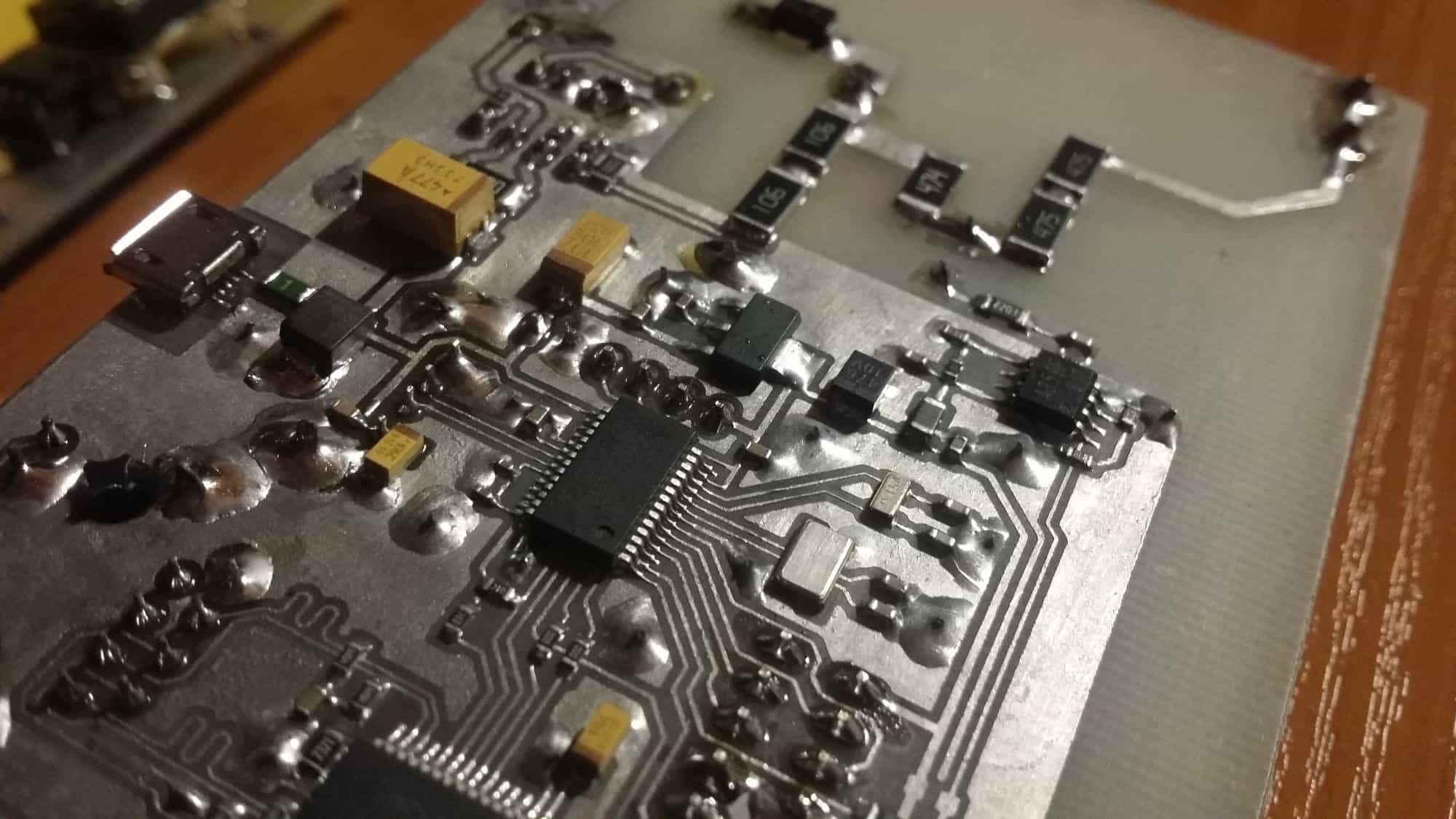

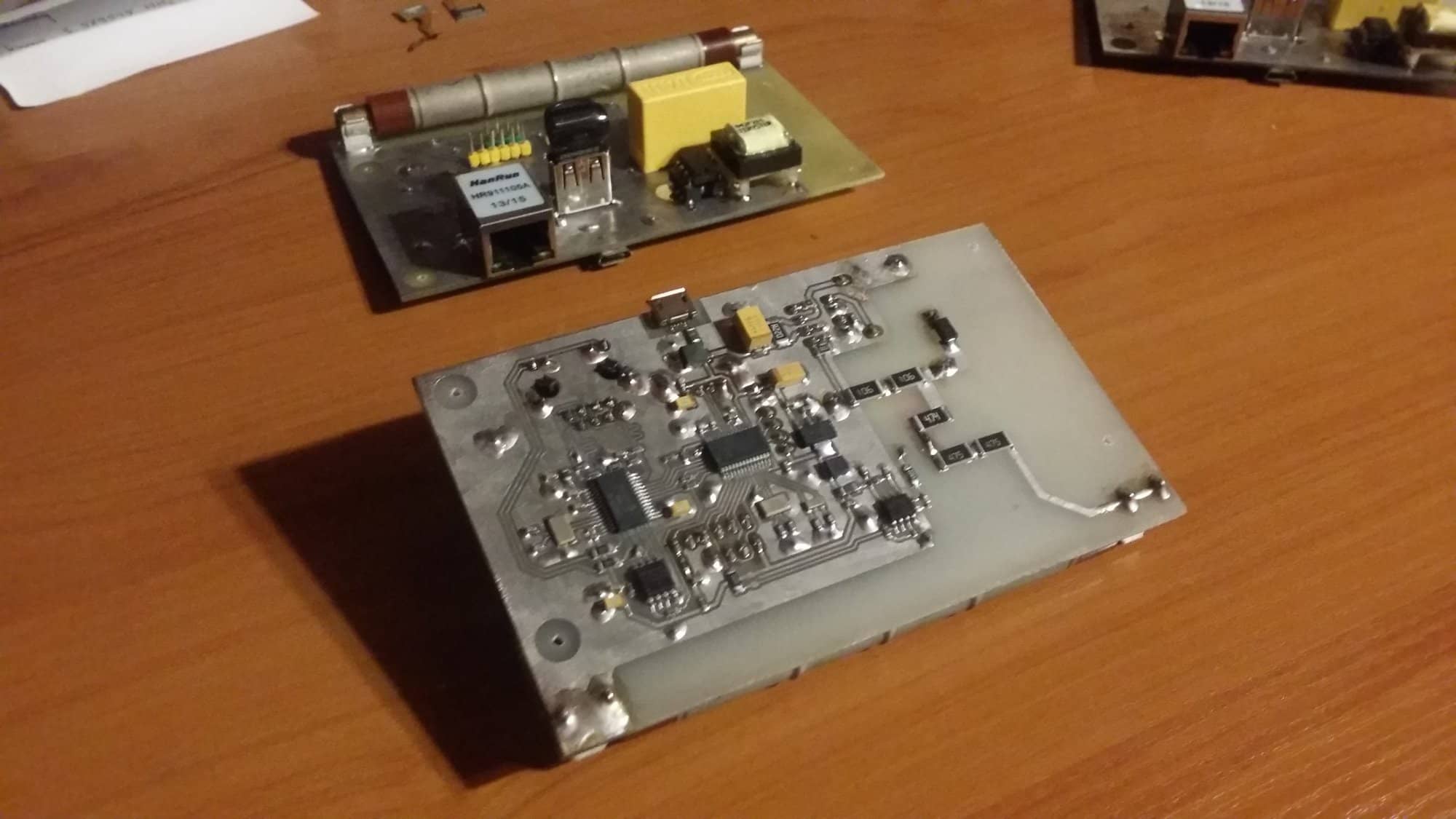

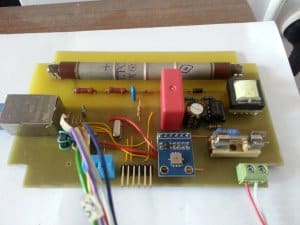

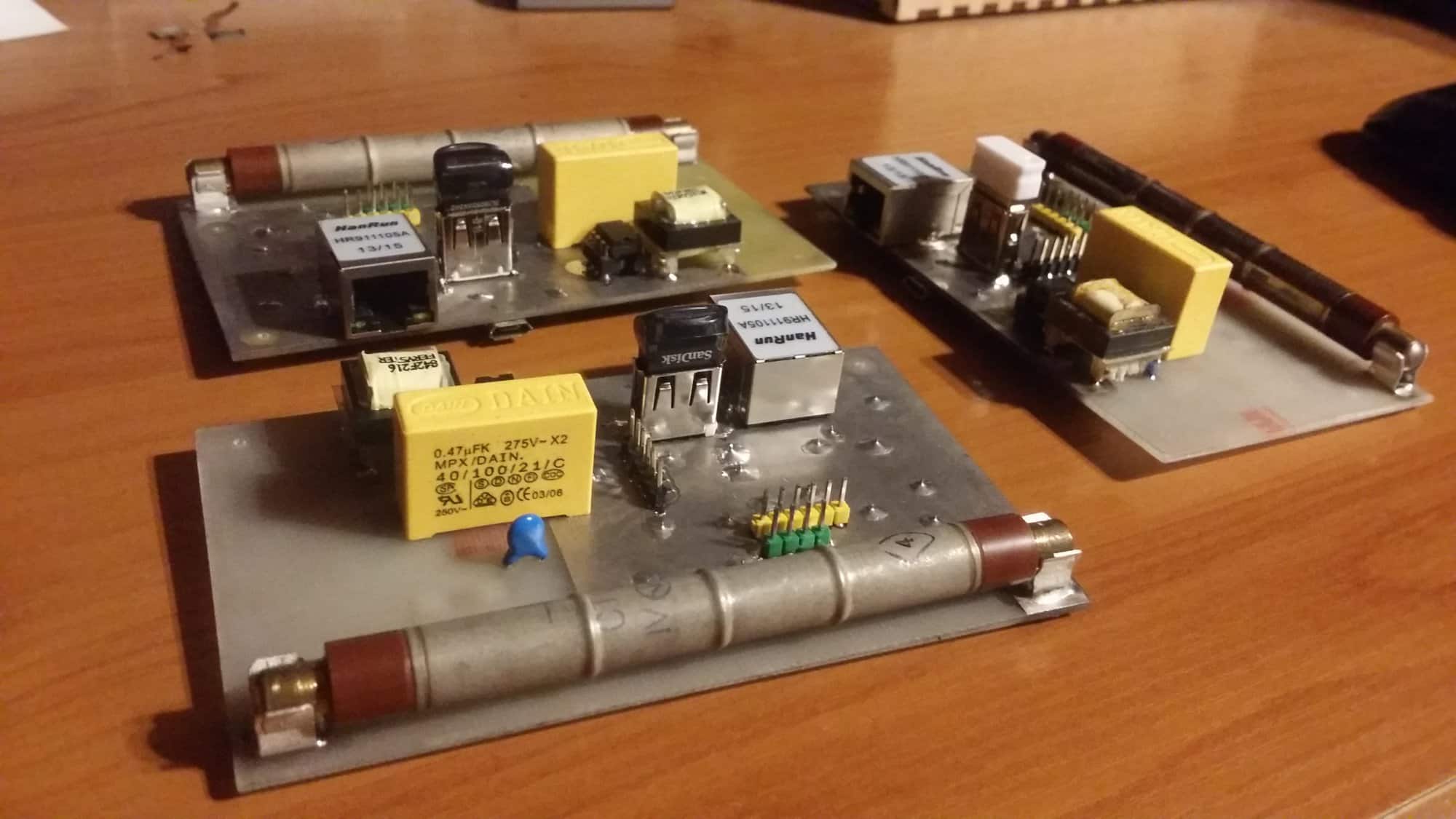

Popularny post atlantis86 Napisano Styczeń 9, 2019 Popularny post Udostępnij Napisano Styczeń 9, 2019 (edytowany) Jednym z moich pierwszych "poważniejszych" projektów, jakie zrealizowałem w ramach nauki programowania mikrokontrolerów był EtherGeiger - sieciowy detektor promieniowania jonizującego. Projekt stworzony w 2014 roku miał być swoistym żartem, nawiązującym swoją tematyką do Fallouta i post-apokaliptycznych filmów science-fiction. Wszystko zaczęło się od zakupionego na Allegro radzieckiego detektora Geigera typu STS-5. Przyrząd ten wymaga do działania wysokiego napięcia, w okolicy 400V. Jest ono wytwarzane przez przetwornicę typu flyback, pracującą na popularnym układzie MC34063A. Sercem pierwszej wersji urządzenia był mikrokontroler Atmega328, a za komunikację ze światem zewnętrznym odpowiadał układ ENC28J60, zwykle stosowany w popularnych modułach, tutaj przylutowany bezpośrednio do płytki urządzenia. Oprogramowanie sterujące pracą urządzenia zostało napisane w języku C, przy pomocy środowiska Atmel Studio. Poza pomiarem promieniowania tła urządzenie zbierało także informacje o temperaturze otoczenia, ciśnieniu atmosferycznym i wilgotności względnej. Wykorzystane zostały w tym celu moduły BMP280 oraz DHT11/DHT22. Wyniki pomiarów były przekazywane do serwera odpalonego na Raspberry Pi, który był odpowiedzialny za ich zapisywanie. W przypadku wykrycia wartości przekraczającej ustaloną wcześniej normę, oprogramowanie wysłałoby powiadomienie na telefon, za pośrednictwem serwisu Pushover. Projekt będący w zamierzeniach jedynie żartem (o pewnej wartości dydaktycznej) dwukrotnie okazał się być bardzo przydatny, gdy do mediów społecznościowych zaczęły trafiać fake newsy mówiące o awariach elektrowni atomowych i chmurze radioaktywnego pyłu, zmierzającego rzekomo nad Polskę. W ubiegłym roku projekt doczekał się nowej wersji, opartej na mikrokontrolerze PIC32MX270F265B. Pozwoliło to na dodanie nowych funkcji, m.in. wyposażenie urządzenia w PenDrive'a do lokalnego zapisywania pomiarów (w przypadku jego braku dane są zapisywane we wbudowanej pamięci SPI Flash). Zastosowany został także pojedynczy czujnik temperatury, ciśnienia i wilgotności, typu BME280. Planowana jest także rozbudowa tej wersji o dodatkową płytkę z wyświetlaczem LCD. Edytowano Styczeń 9, 2019 przez Treker Poprawiłem formatowanie. 3 Cytuj Link do komentarza Share on other sites More sharing options...
