Zgrzewarka do ogniw z akumulatora.


MarCixn

Pomocna odpowiedź

Witam, chciałem zrobić zgrzewarkę do ogniw, więc wziełem attiny85, płytkę miedzianą, 20 tranzystorów mosfet irfz44n 49A, pioruńsko grube kable stary akumulator z auta i inne elementy przeczytałem że zgrzew trwa od 10ms do 100ms. Na akumulatorze jest napisany prąd do 520A. A że do zgrzewu potrzebne jest z 1000A pomyślałem trudno najwyżej chwilę dłużej będę zgrzewać czas maksymalny ustawiłem od 0 do 300ms wiedząc że tranzystory dadzą radę przepuścić 920A zabrałem się do roboty już odpuściłem sobie sygnał pwm bo miałem problem przełączać 5v 12v tranzystorem pnp i npn ciągle wychodziło 5v no trudno sam czas wystarczy użyłem małego przekaźnika do przełączania tranzystorów popróbowałem później przełączyć tym silniczek żeby zobaczyć czy na 1A działa jakieś większe obciążenie niż dioda da żeby nie było że zasila z attiny85.

Wyglądało to tak:

Równolegle podłączonych jest 20 tranzystorów typu mosfet. Do gate podłączony minus przez rezystor oraz + z przekaźnika. Attiny85 przełącza na chwilę przekaźnik włącza tranzystory one robią robotę i koniec.

Po spaleniu paru małych kabelków przystąpiłem do zgrzania blaszki zrobiłem prowizoryczny uchwyt tak o by sprawdzić czy to ma sens i pyk blaszka przepalona(za długi czas) i tranzystory też. Chociaż nie wiem czy nie wszystkie parę po prostu rozerwało.



Teraz pytanie co zawiodło.

Czy akumulator podał więcej niż 580A deklarowane na etykiecie i wtedy okazało się że tranzystory są za słabe?

Czy powinno jakieś magiczne zabezpieczenie o którym nie wiem?

Czy próbować dać tranzystory co wyciągnełem z baterii z elektrycznych rowerów one mają deklarowane 250A na jeden a mam ich z 25, czy to rzucić i zrobić na przekaźniku rozrusznika z samochodu. Ogólnie wiem że lepiej z transformatora z mikrofalówki ale z racji że posiadam akumulator 65Ah(nie ma dla niego gotowej zgrzewarki) a to ma zgrzać z 80 dużych ogniw gdzie zwykłe zgrzewarki nie dają rady i mam części do zrobienia z tego zgrzewarki to nie opłaca mi się kupować ani zgrzewarki ani mikrofalówki.

  • Pomogłeś! 1
Link do komentarza
Share on other sites

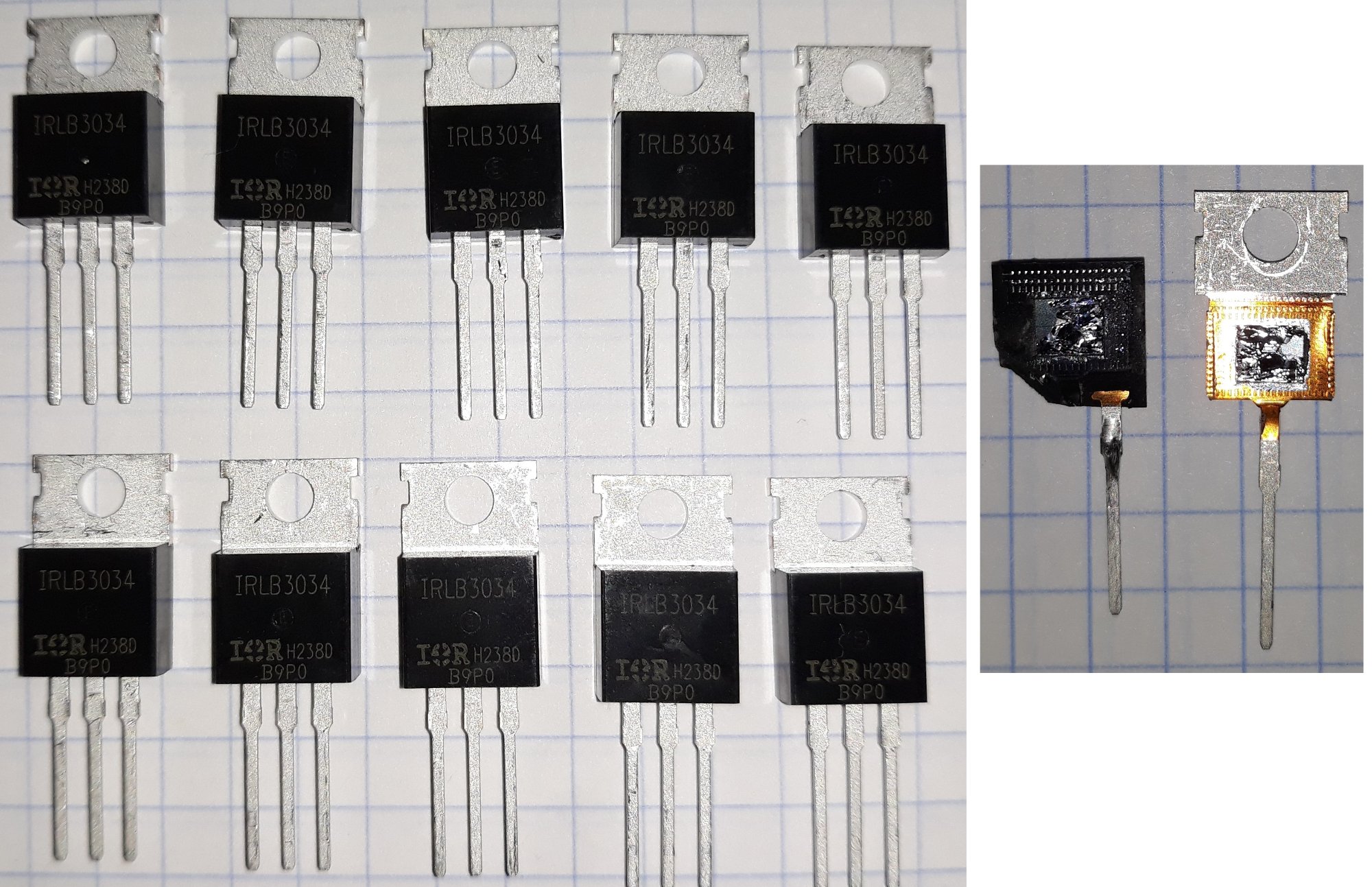

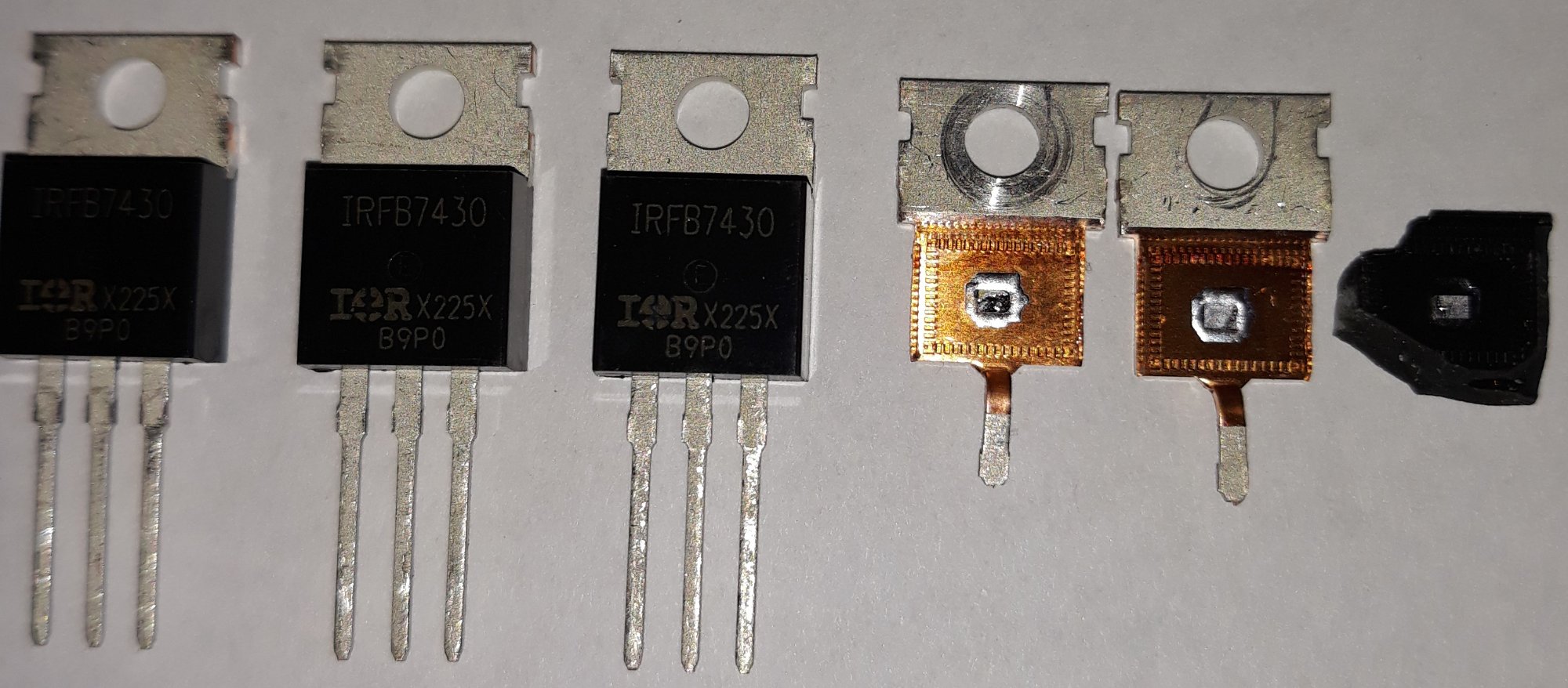

Domyślam się, że wszystkie 20 tranzystorów było połączonych równolegle - tzn. wszystkie dreny razem i wszystkie źródła razem. Niestety, nawet jeśli typ wszystkich tranzystorów jest taki sam, to w rzeczywistości każdy jest trochę inny. W Twoim przypadku te, które mają mniejszy opór przewodzenia przejęły cały prąd i się spaliły.

Trzeba zastosować oporniki wyrównawcze.

  • Pomogłeś! 1
Link do komentarza
Share on other sites

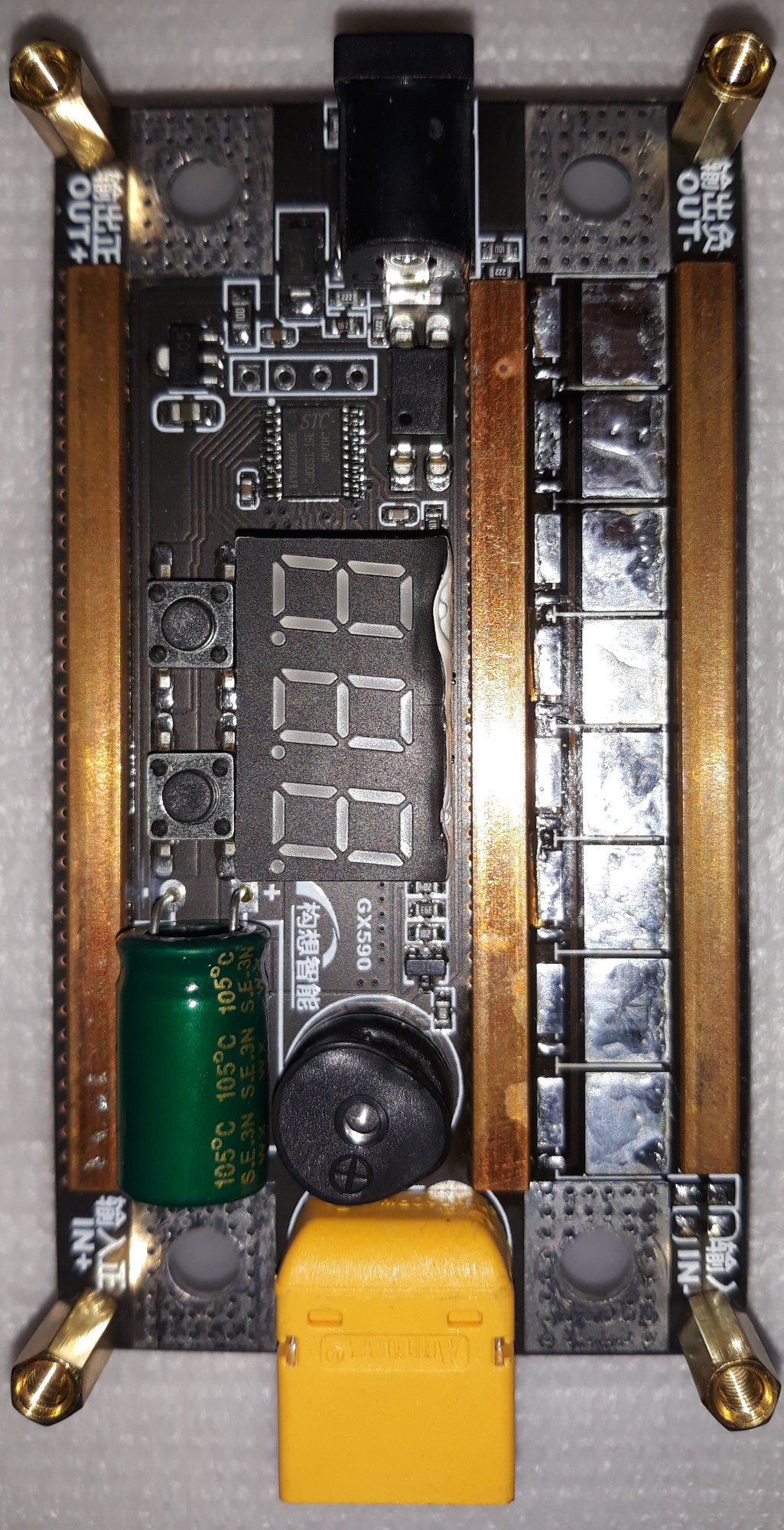

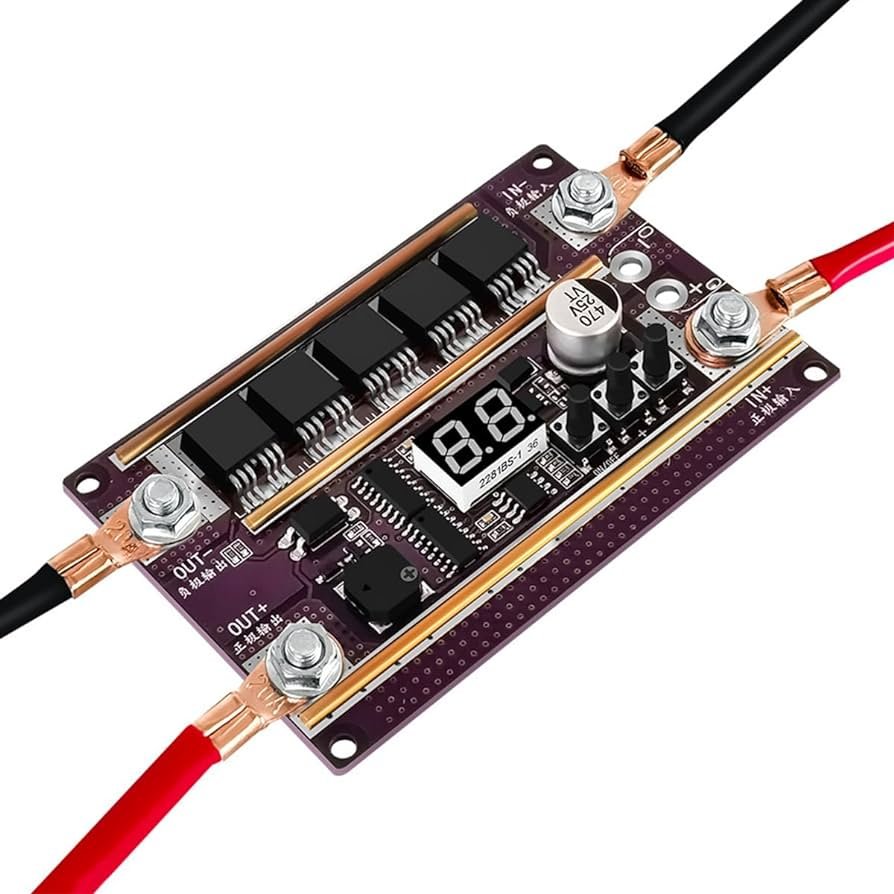

Tak słyszałem coś o tym trochę też zlałem ten temat, tylko zastanawia mnie bo są takie małe płytki zgrzewarki. jak tam jest to rozwiązane? tzn zobaczyłem że te oporniki są sporych rozmiarów a w tych małych płytkach nie ma takich elementów.

Wiesz jak sprawdzić oporność tranzystora?

Da chyba radę multimetrem?

Link do komentarza
Share on other sites

19 minut temu, MarCixn napisał:

Na akumulatorze jest napisany prąd do 520A

To jest prąd rozruchu, zwarciowy będzie wielokrotnie większy strzelam że przy odpowiednio grubych kablach pójdzie w kiloampery.



21 minut temu, MarCixn napisał:

czas maksymalny ustawiłem od 0 do 300ms

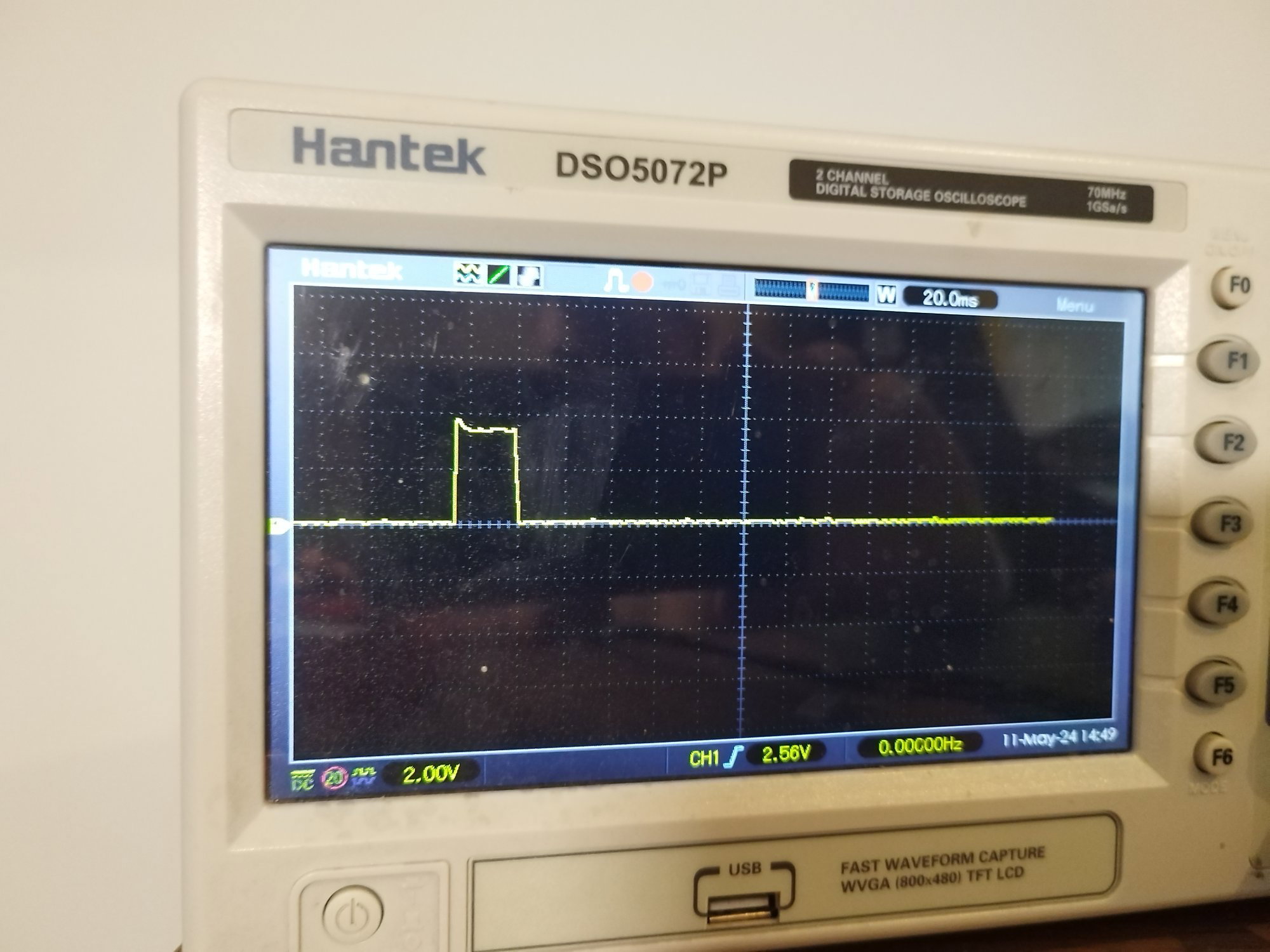

300ms to napewno zbyt długo, no, jeszcze zależy jakie blaszki masz. Ja w swojej zgrzewarce z mikrofalówki nie przekraczam czasu 60ms a i tak potrafi wypalić dziurę przy złym styku. A więc ogranicz czas załączenia do max 100ms

1 minutę temu, MarCixn napisał:

Wiesz jak sprawdzić oporność tranzystora?

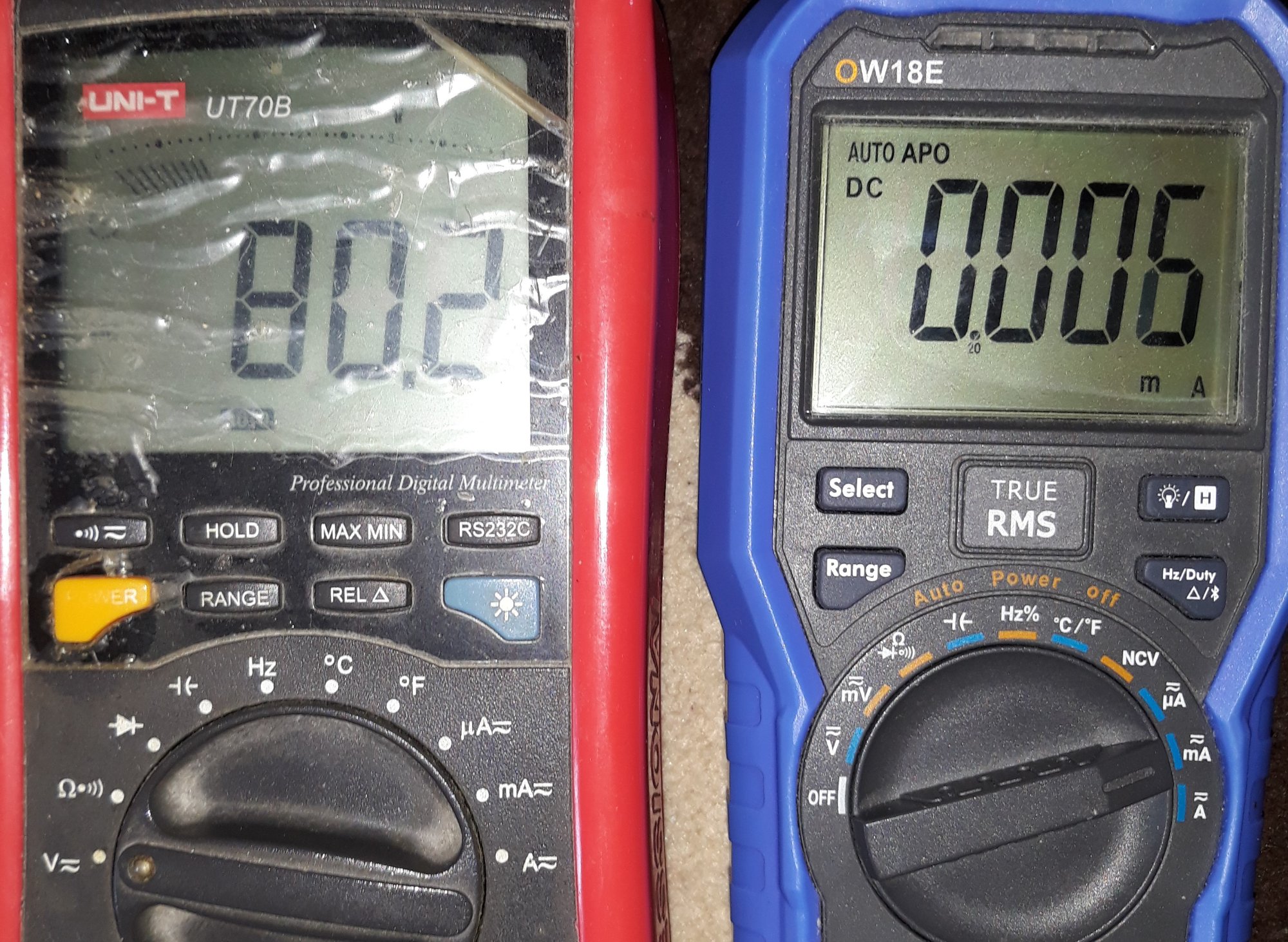

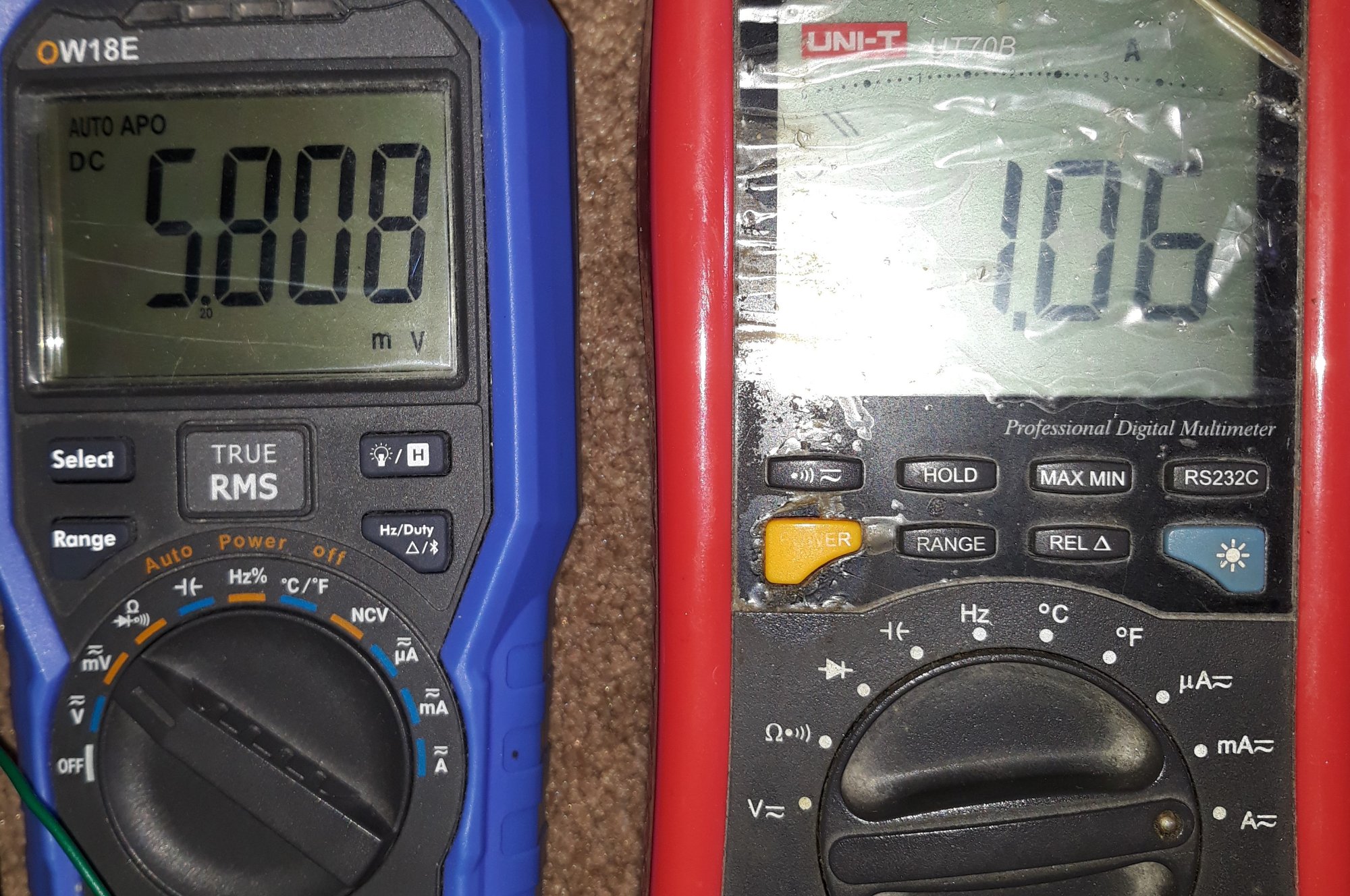

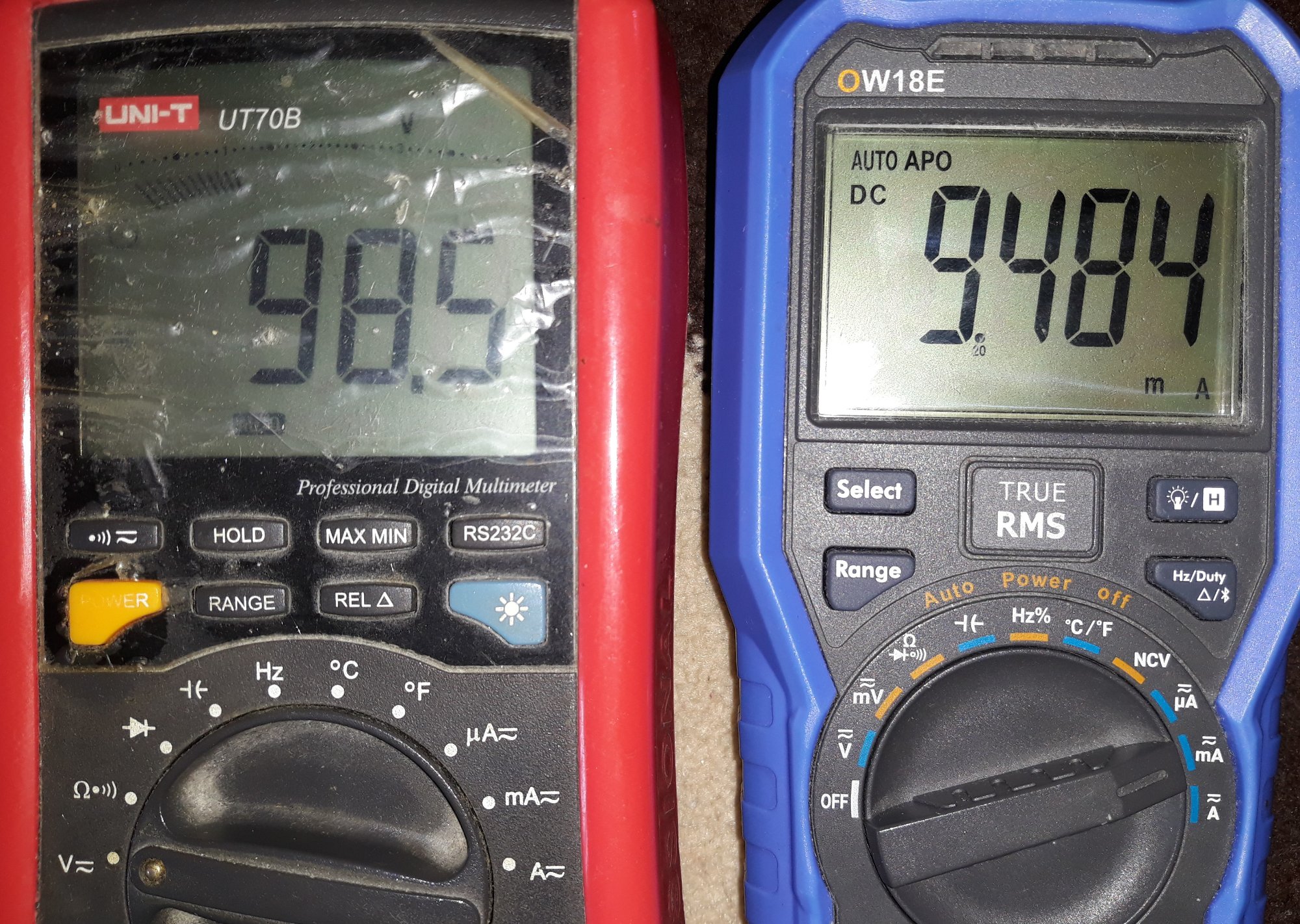

Ten opór silnie zależy od prądu, napięcia i temperatury niema sensu mierzyć tego bezpośrednio, jeśli masz oscyloskop możesz zmierzyć spadek napięcia przy różnych czasach prądach i napięciu vgs.

  • Pomogłeś! 1
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

28 minut temu, MarCixn napisał:

Równolegle podłączonych jest 20 tranzystorów typu mosfet. Do gate podłączony minus przez rezystor oraz + z przekaźnika. Attiny85 przełącza na chwilę przekaźnik włącza tranzystory one robią robotę i koniec.

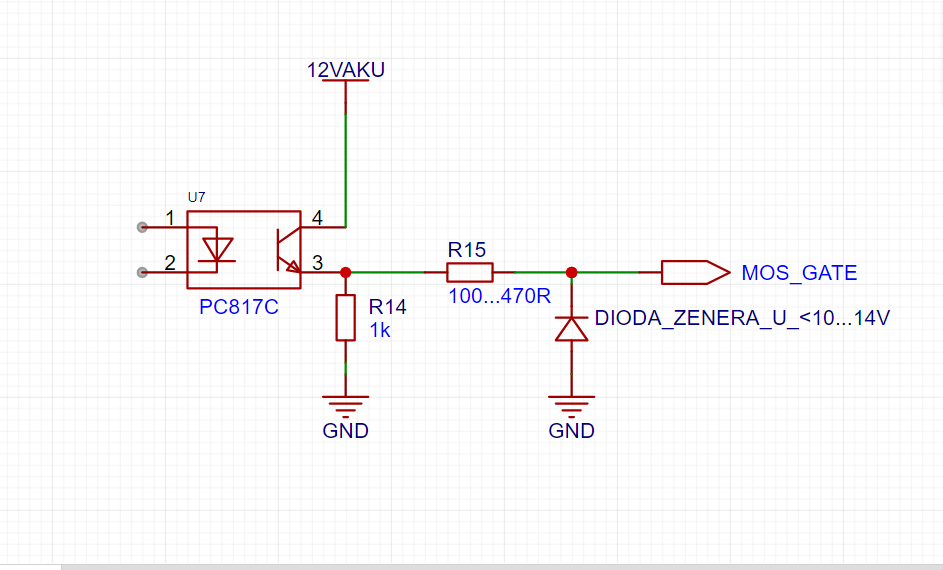

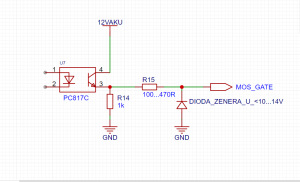

Jeśli przekaźnik steruje napięciem wyjścia lub bramkami to cała regulacja traci sens, przekaźnik jest bardzo wolnym urządzeniem. Pokaż ten twój obwód schemat, zdjęcia

Link do komentarza
Share on other sites

No to pewnie poszło w kiloampery kable były z lasera 100kw.

Jeśli prąd idzie tak duży to jakiś pomysł jak go ograniczyć?

Bo raczej nie będę robić szalonej konstrukcji na 100 tranzystorów by przemielić parę kiloamper

Link do komentarza
Share on other sites

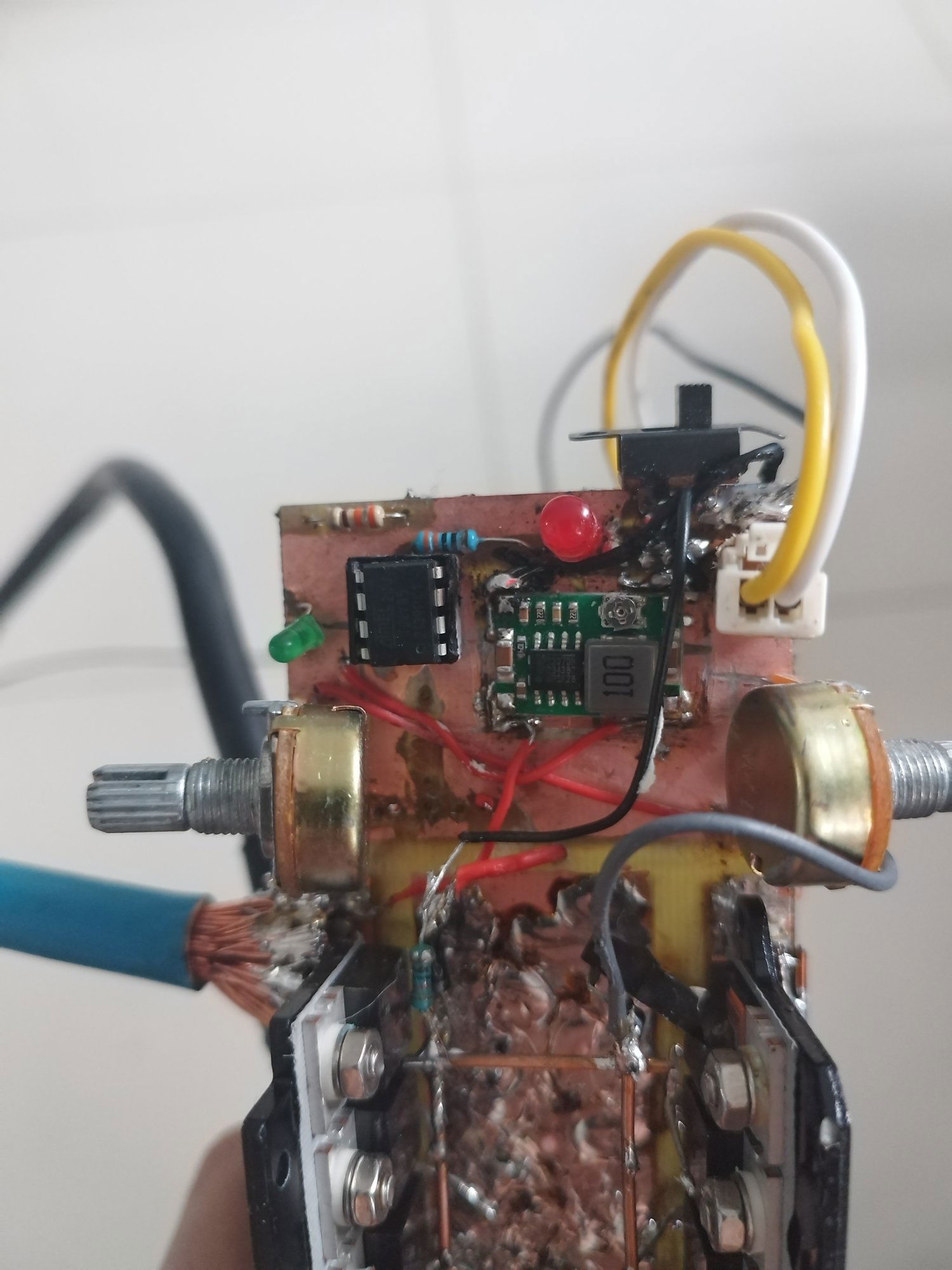

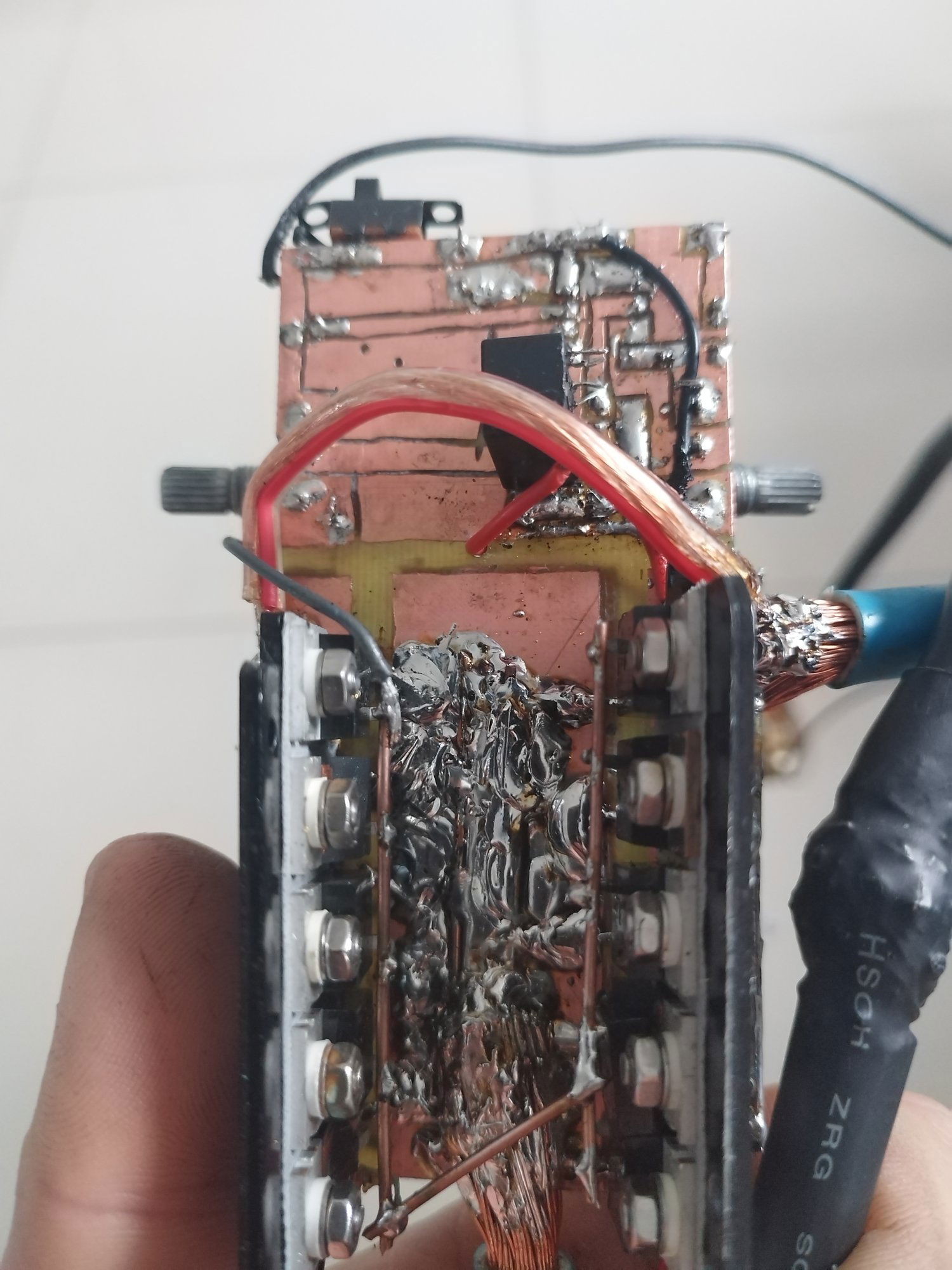

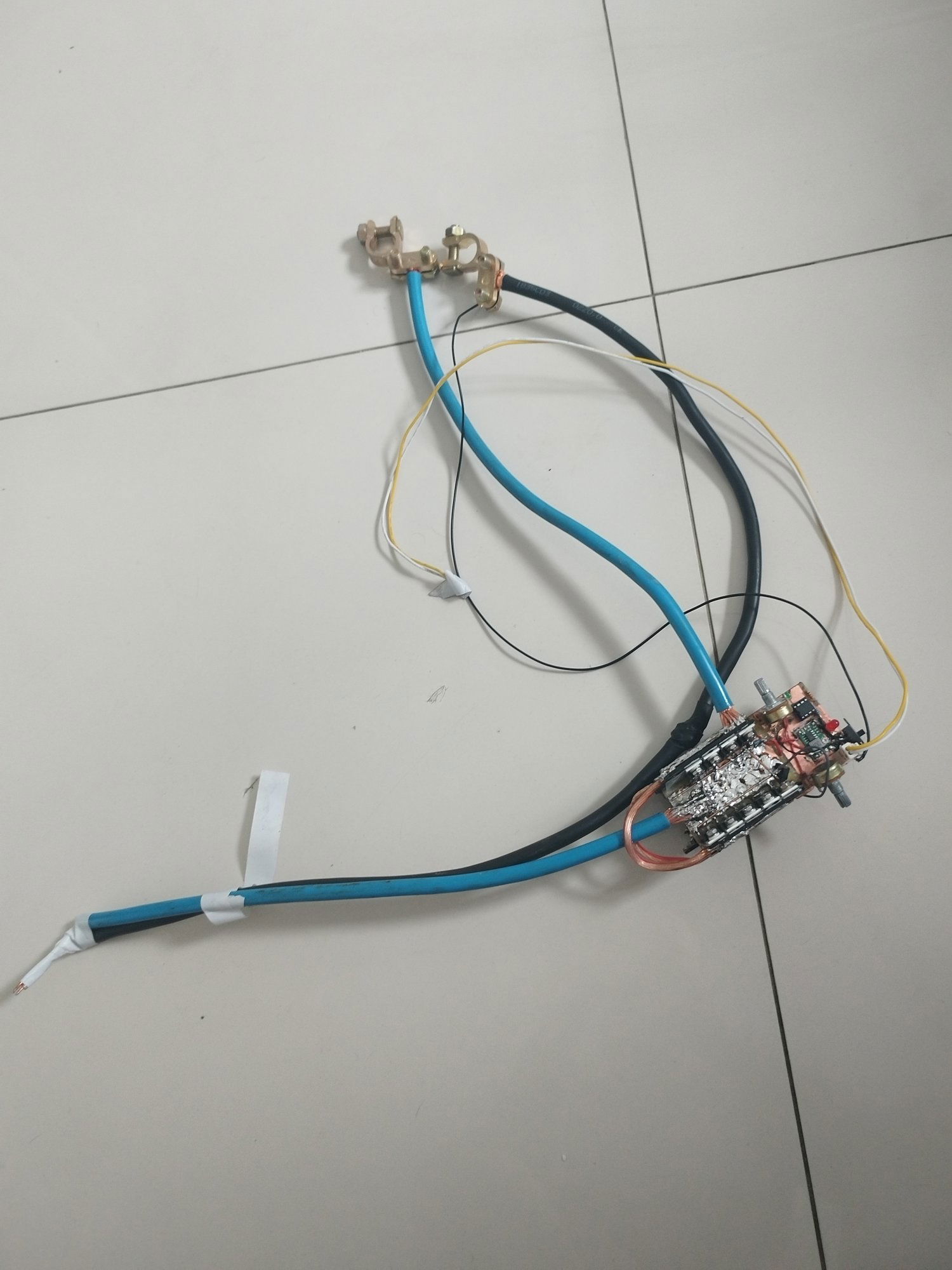

Niestety schematu brak ale zdjęcia ci podeślę niestety płytka była robiona pod tranzystor nie pod przekaźnik więc to sztukateria jak cała płytka była jeszcze dioda krzemowa zwrotna dla tranzystorów ale ją po tym odlutowałem.
