Nixie - lampy od których nie można oderwać wzroku. Kiedyś podstawowy element do prezentowania danych, dzisiaj poszukiwany rarytas przez pasjonatów. Chciałem zaprezentować kilka zegarów jakie wykonałem swego czasu. Opiszę jeden konkretny, a na końcu pokażę kilka innych konstrukcji, które maja podobną elektronikę.

Podstawowe funkcje

• Lampy LC-531 firmy DOLAM
• Format wyświetlania czasu HH:MM:SS
• Wyświetlanie daty
• Dwa niezależne czujniki temperatury DS18B20
• Podtrzymanie bateryjne pracy układu zegara

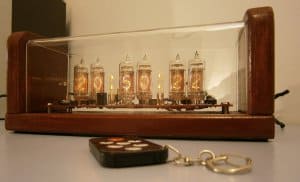

• Prosta obsługa za pomocą pilota
• Programowany alarm z różnymi trybami powtórzeń
• Kilka melodyjek do wyboru jako dźwięk budzika
• Możliwość wł/wył zera z przodu
• Programowana częstotliwość „przewijania” lamp, w celu uniknięcia zatrucia katod

Elektronika

Zegar został oparty o mikrokontroler Atmega8 i zegar RTC PCF8563 . W urządzeniu można wyszczególnić kilka funkcjonalnych bloków:

• Zegar RTC
• przetwornica
• czujniki temperatury
• odbiornik IR
• multipleksowanie lamp

Przetwornica oparta jest o poczciwego NE555, a jasność lamp reguluje się potencjometrem. Do zegara można podłączyć dwa czujniki temperatury, a odczytana z nich wartość będzie wyświetlana co kilkadziesiąt sekund.

Do sterowania wykorzystany jest malutki pilot na podczerwień. Zegar posiada zaprogramowanych kilka melodyjek monofonicznych, które można ustawić jako dźwięk budzika. Użyłem do tego celu buzzer bez wbudowanego generatora.

Fajną opcją jest tzw. “slot machine”, czyli krótkie przewijanie wszystkich cyfr, głównym celem tego zabiegu jest ochrona lamp przed zatruciem katod, zwłaszcza pierwszych lamp, gdzie cyfra nie zmienia się przez wiele godzin, szczególnie w zegarach gdzie wyświetlana jest tylko godzina. Efekt przewijania cyfr jest włączany co pięć minut i trwa 10 sekund. Jest to efekt naprawdę miły dla oka.

Lampy są aktywowane za pomocą wysokonapięciowych tranzystorów z serii MMBT, a poszczególne cyfry z wykorzystaniem modułu 74141. Układ 74141 jest dekoderem kodu BCD na kod dziesiętny, który zaprojektowano specjalnie do sterowania lampami z zimną katodą.

Obudowa

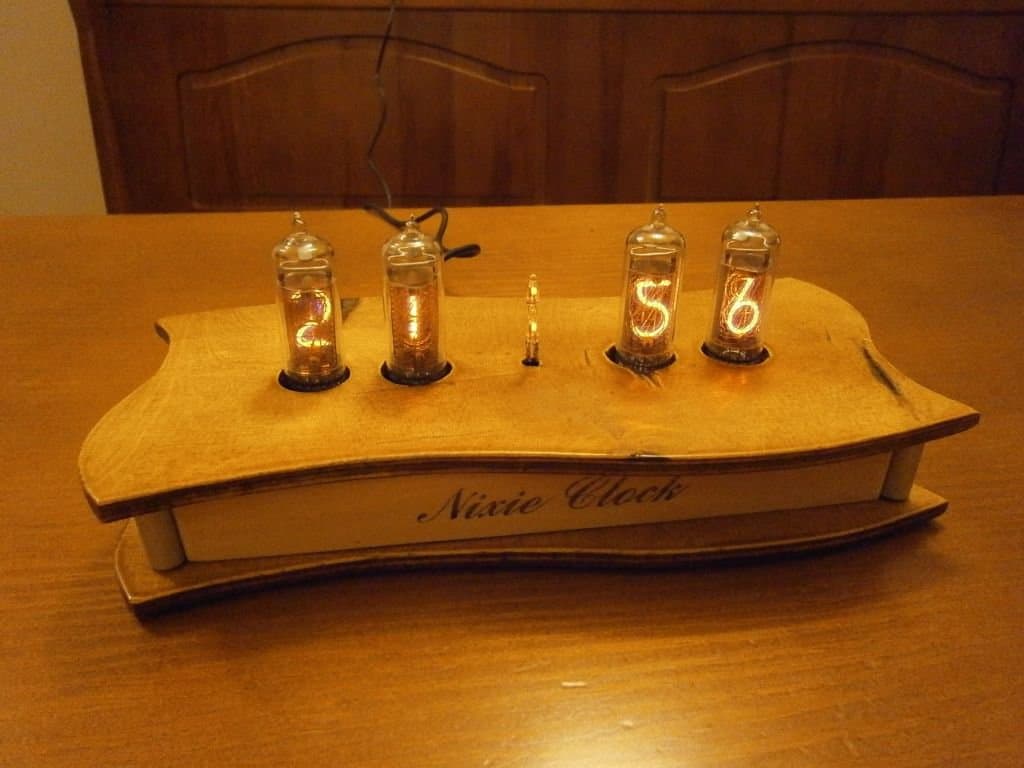

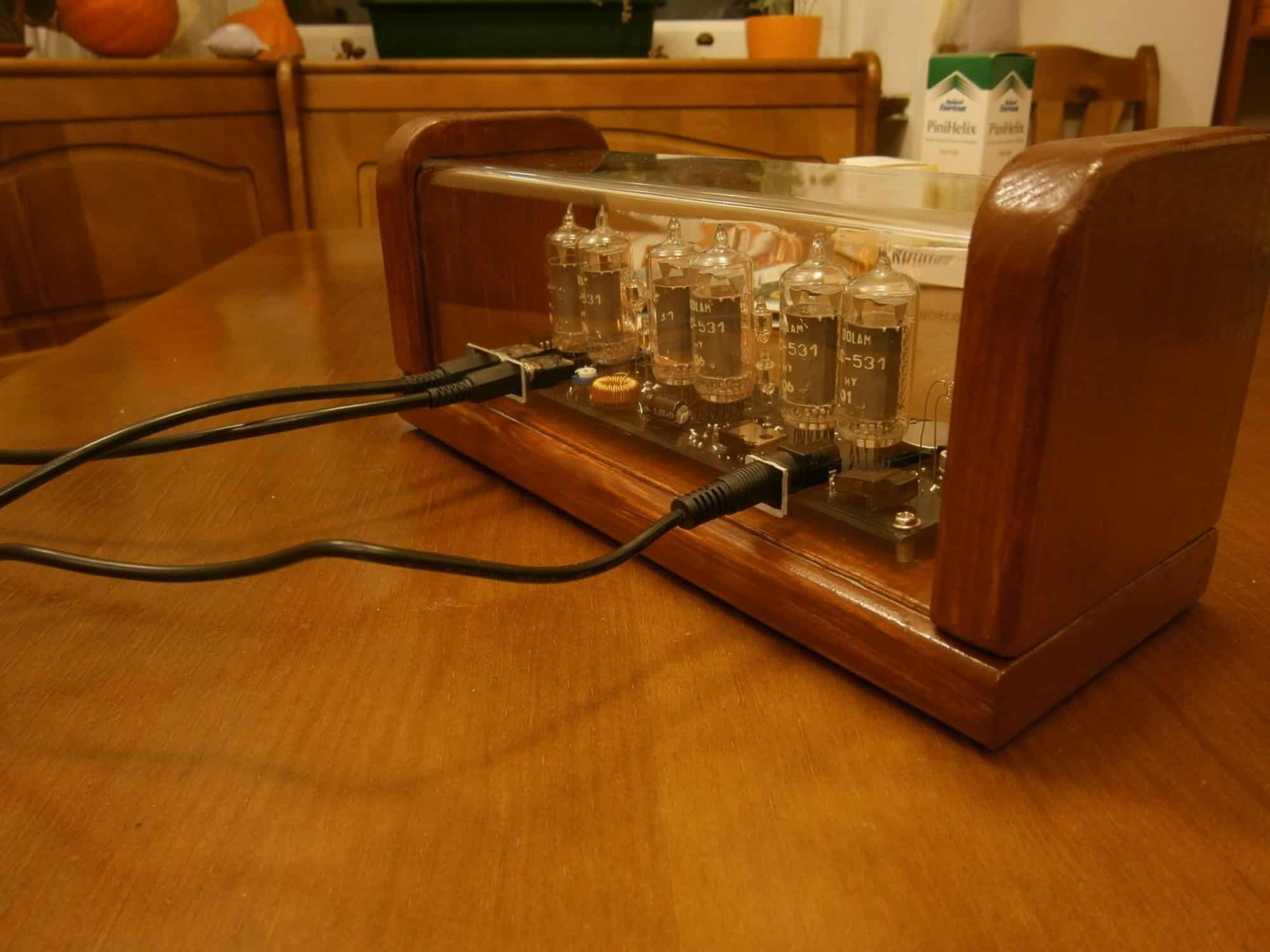

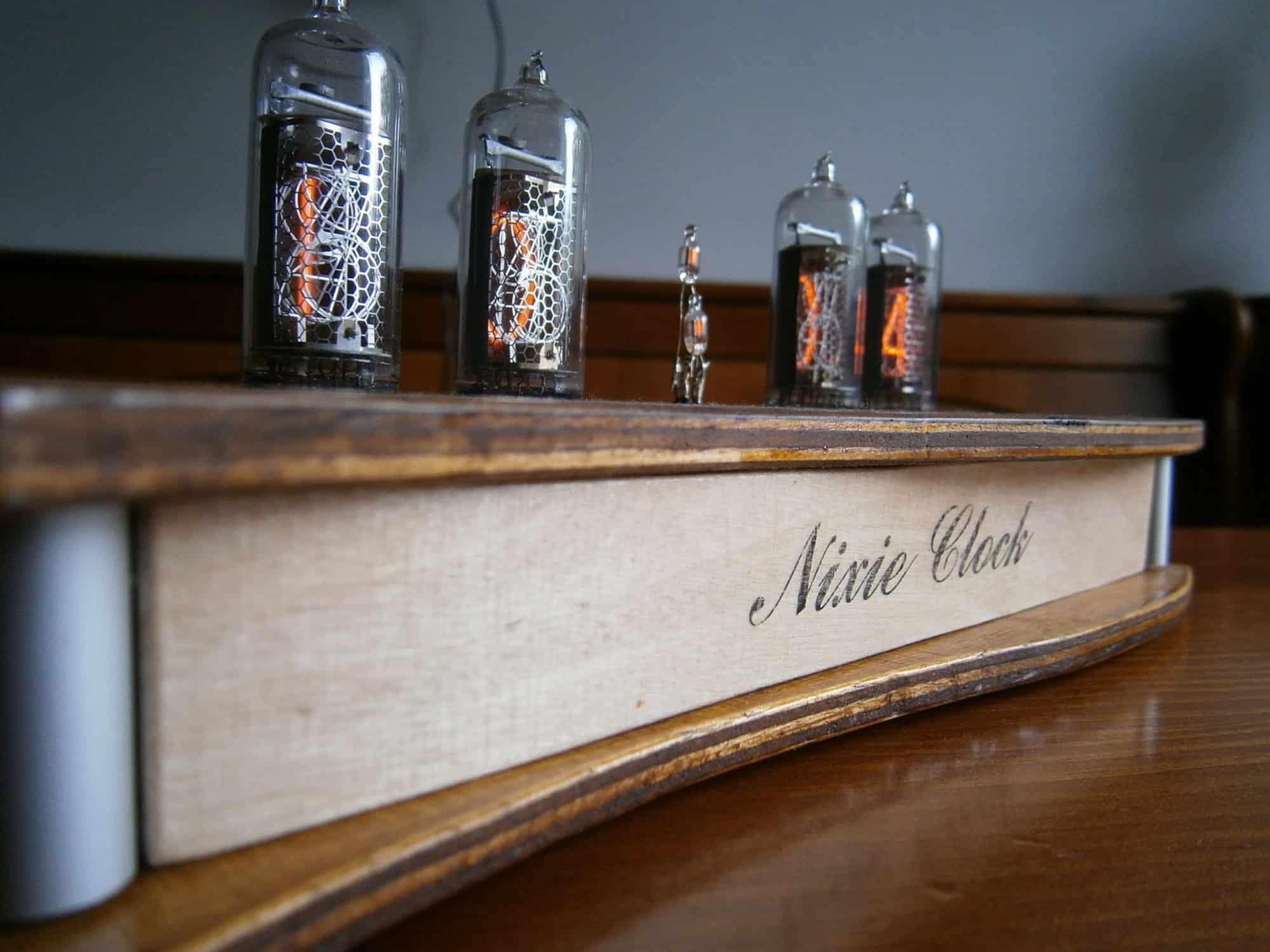

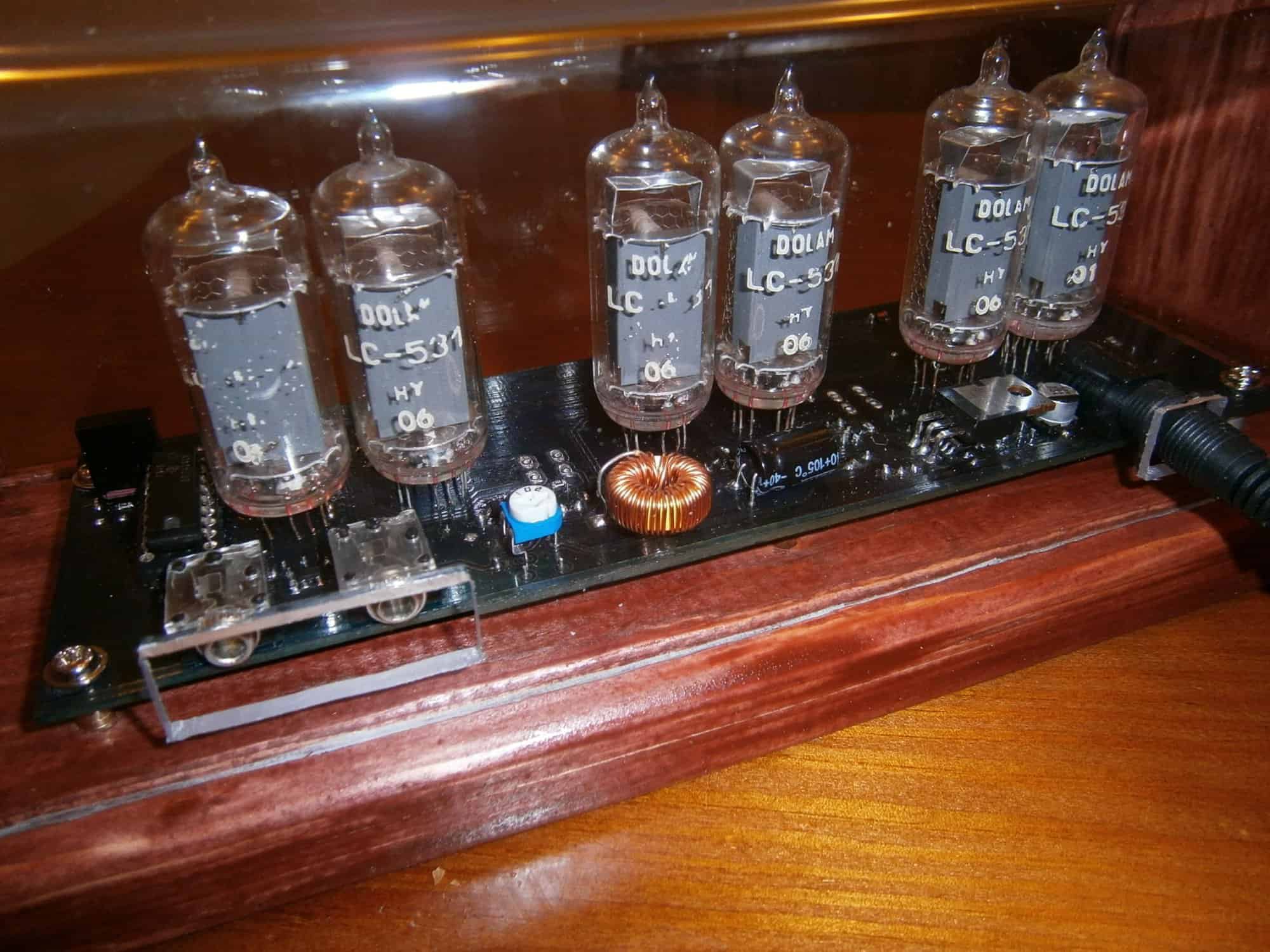

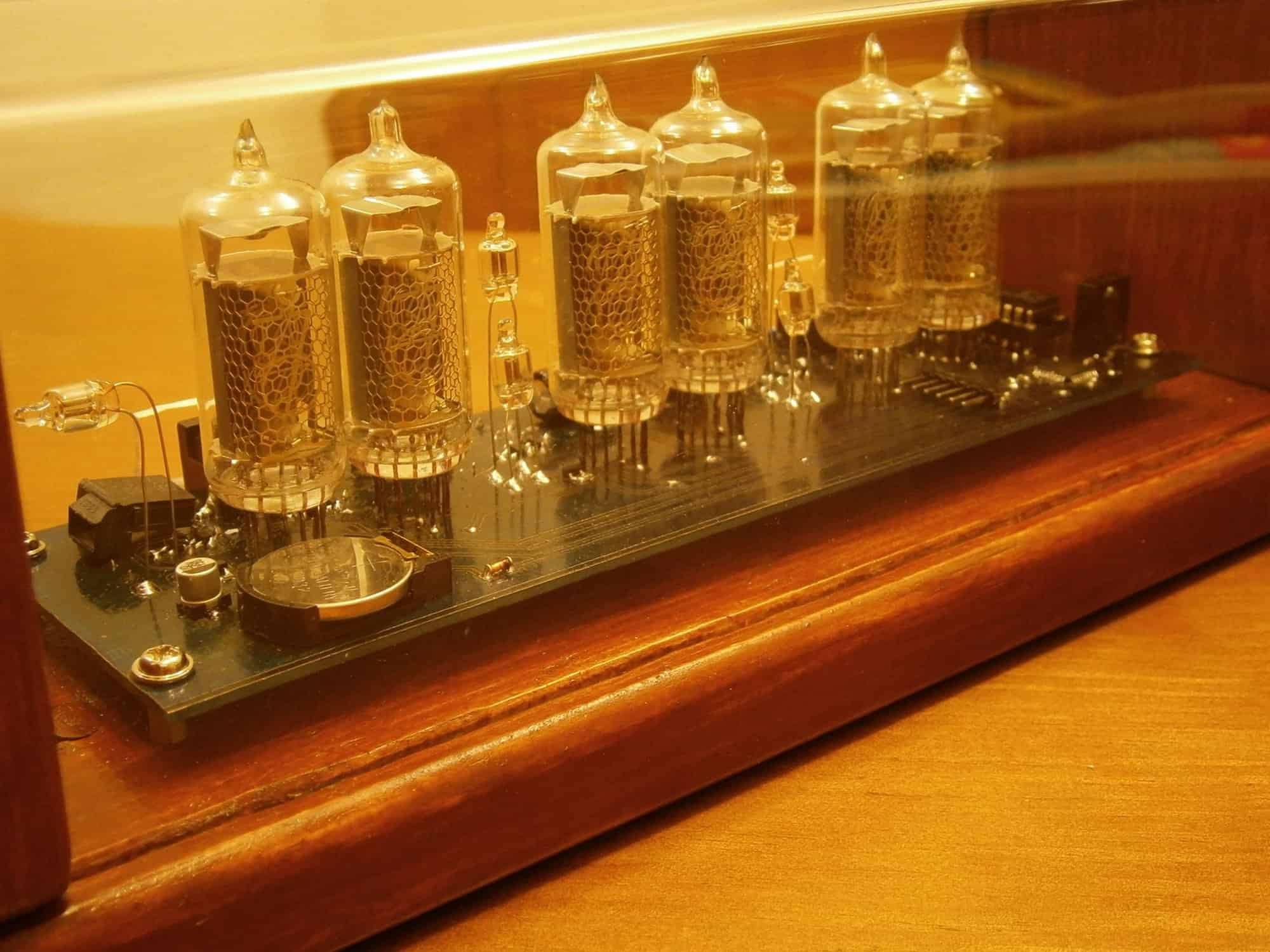

W tym konkretnym egzemplarzu wykonana została z poczciwej zabejcowanej sosny. Całość została zamknięta pod pleksą, która była wygięta na ciepło zwykła opalarką. Płytka z elektroniką jest wyeksponowana, widać wszystkie elementy, a PCB jest zabezpieczone prostą soldermaską wykonaną z farby termoutwardzalnej.

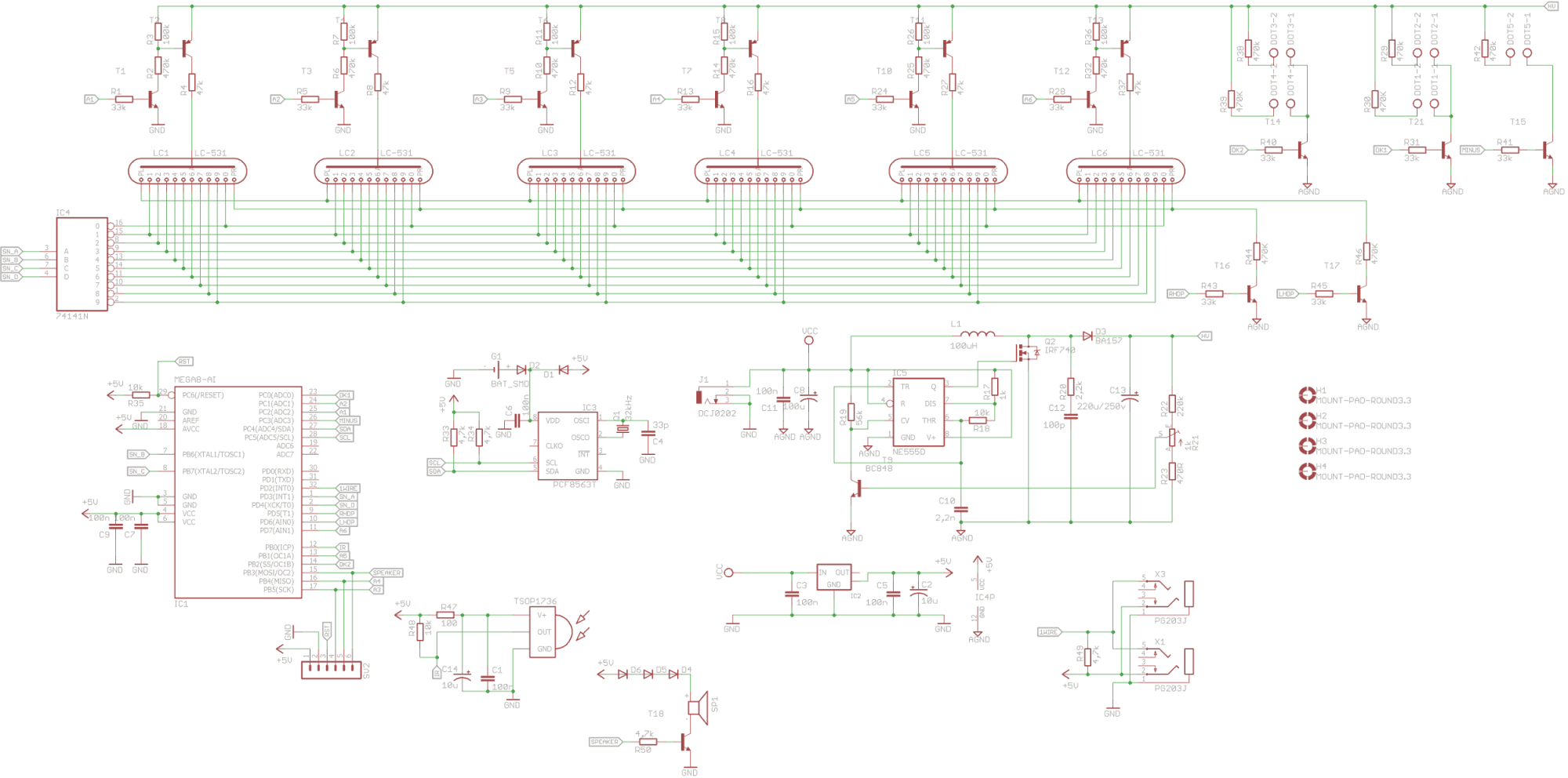

Schemat

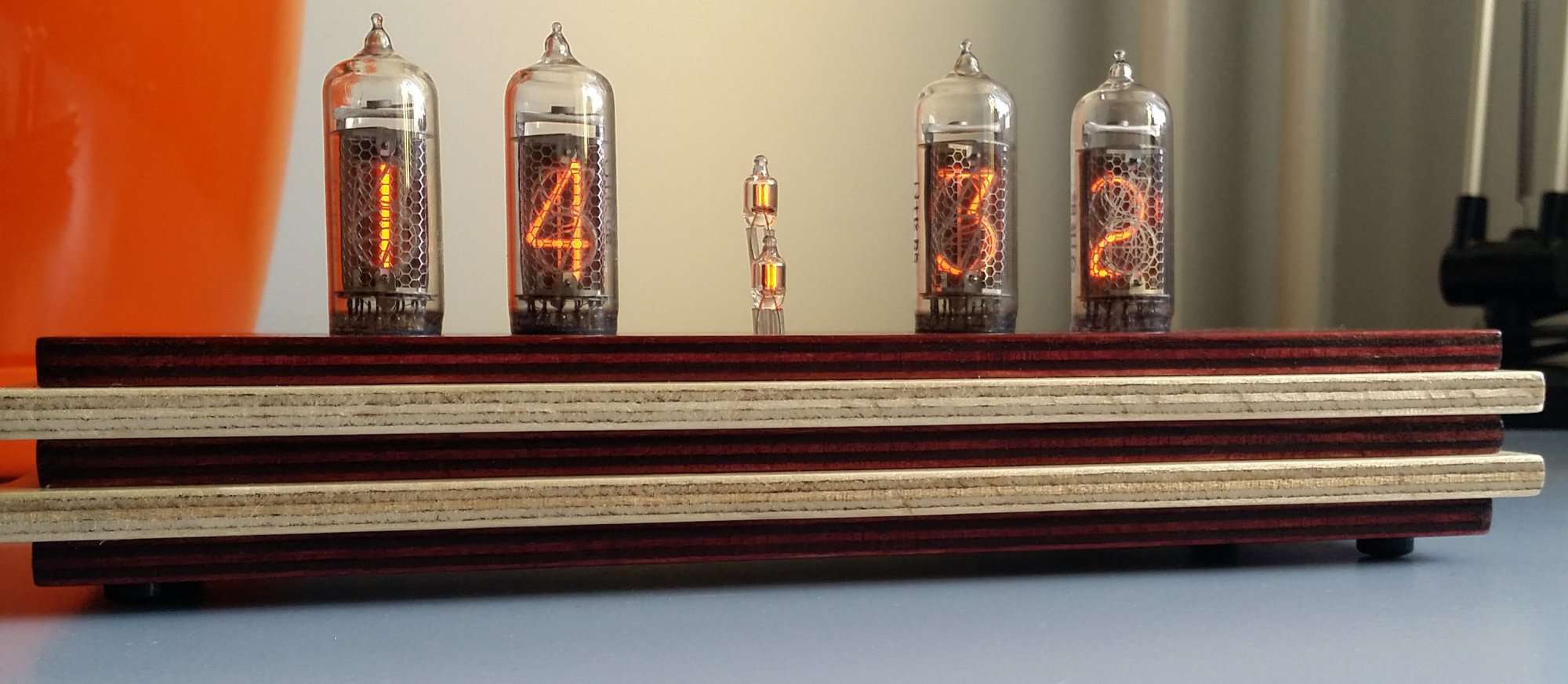

Niżej zamieszczam zdjęcia kilku innych zegarów jakie wykonałem, schemat elektroniczny jest w nich podobny.
