Jaki zasilacz dla rpi, ledów, kamery i elektrozamka.

Pomocna odpowiedź

Witam, jak najlepiej rozwiązać problem zasilania:

  1. Raspberry pi 3 (5V),
  2. Pół metrowego paska led (5v, 18W/metr),
  3. Moduł kamery raspberry ( podłączona do rpi )
  4. Elektrozamek ( 12V, prąd podtrzymania 900 mA )

Myślałem nad opcją zasilacz 12V i jakaś przetwornica na 5V. 12V z zasilacza zasili elektrozamek przy wzbudzeniu a przetwornica będzie zasilać ledy i maline.

Malina i kamera pobierałyby razem jakieś 600 mV, ledy 1.8 A czyli razem 2.3 A. Dodając do tego 1 A elektrozamka potrzebowałbym zasilacza 12V 3A?

Co o tym myślicie?

Przepraszam za banalne pytanie ale bardziej ze mnie programista niż elektronik więc w kwestii zasilania wolę zapytać.

Udostępnij ten post


Link to post
Share on other sites

Na stronie Raspberry zalecany jest zasilacz 2,5 A. Będzie to wystarczające dla kamery więc celowałbym w taką wartość + LEDy 9W -> 1.8A to łącznie tak około 4.5A żeby móc spać spokojnie.

8 godzin temu, xhydromovie napisał:

12V z zasilacza zasili elektrozamek przy wzbudzeniu a przetwornica będzie zasilać ledy i maline.

Więc zasilacz 12V jest jak najbardziej odpowiedni i do tego przetwornica step-down, np taka, lub taka 5A. Pololu ma dobre części więc nie będzie problemów.

Jaka wydajność prądowa? Potrzebujesz około 25W na wyjściu przetwornicy. Ma ona sprawność w najgorszym scenariuszu 85% (15% marnowane jest na ciepło). 25W/0,85 = 29,4W. Stąd przy napięciu 12V potrzebujesz 2.45A. Czyli 3A to troszkę za mało skoro chcesz mieć niecały 1A na zamek.

8 godzin temu, xhydromovie napisał:

i jakaś przetwornica na 5V.

Raspberry operuje na napięcie 3,3V - więc do sterowania przekażnikiem musisz użyć tranzystor. W kursie elektroniki 1 masz pod koniec schemat/animację działania takiego przekaźnika, tak by nie upalić peryferiów.

  • Lubię! 2

Udostępnij ten post


Link to post
Share on other sites

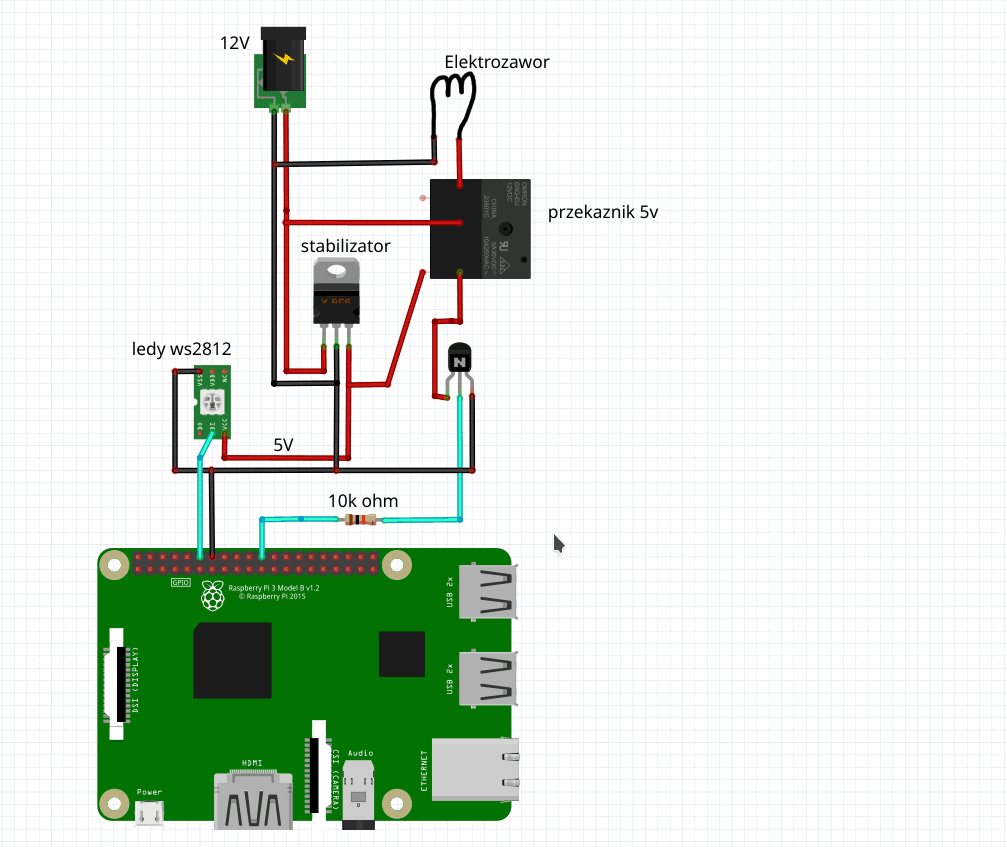

Okej, a mam jeszcze pytanko odnosnie takiego podłączenia . Wykorzystam jednak 2 zasilacze. Osobny dla RPi oraz 12V 5A. To jednak edukacyjny projekt, a porządna przetwornica nadwyręża lekko mój budżet więc wykorzystałem stabilizator. Co o tym myślicie?


Udostępnij ten post


Link to post
Share on other sites

Poza tym co napisał @Treker to wygląda ok. Stabilizator tylko bardziej odpowiedni - impulsowy o większym maksymalnym prądzie.

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Upewni mnie ktoś czy ta przetwornica będzie dobra? I czy wystarczy zasilacz 12V 5A?



Udostępnij ten post


Link to post
Share on other sites

@xhydromovie wydajność takich przetwornic zależy od napięcia wejściowego i wyjściowego (nie zawsze będzie ona mogła zasilać układ pobierający 5A). Przy takiej taniej przetwornicy raczej nie otrzymasz konkretnej charakterystyki od sprzedawcy, więc można tylko przypuszczać, że będzie ona wystarczająca 🙂 Najgorsze co się stanie to uszkodzenie przetwornicy.

Udostępnij ten post


Link to post
Share on other sites
