[Line Follower] z 5 czujnikami na ATMEGA8i L293DNE


Pomocna odpowiedź

Aaaa jak chcesz tzw DIP-switcha użyć to nie trzeba 🙂 bo albo dajesz napięcie, albo nie. Myślałem że chodzi o tzw. tact-switch.

To co narysowałeś jest bez sensu.

Link to post
Share on other sites
Aaaa jak chcesz tzw DIP-switcha użyć to nie trzeba 🙂 bo albo dajesz napięcie, albo nie. Myślałem że chodzi o tzw. tact-switch.

To co narysowałeś jest bez sensu.

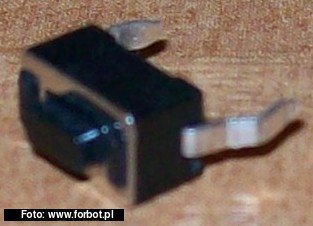

Właściwie chodziło mi o tact-switch, dokładnie o takiego

ale nie mogę znaleźć go w eagle, są tylko z 4 nóżkami, a ja potrzebuję z dwoma.

Co do schematu, to też zauważyłem, że coś jest nie tak, ale skoro z jednej strony switch miał być podłączony do procesora, a z drugiej rozgałęzieniem przez opornik do masy i bez opornika do plusa, no to tylko tak można to zrozumieć.

Możesz naszkicować o co dokładnie ci chodziło?

Link to post
Share on other sites

Chodzi o to, że ścieżkę w eagle masz poprowadzoną tak, że masz zwarte styki switcha. Poza tym jest dobrze raczej. A drgania styków możesz sprzętowo wyeliminować stosując kondensator 100nF równolegle do switcha.

Link to post
Share on other sites

Autorowi tematu wysłałem już info na PW, wrzucę też tutaj bo komuś może się przydać.

Fragment z jakiegoś schematu z diody - z góry mówię 🙂

Link to post
Share on other sites
