Mój pierwszy LF Chomiczur v.1.1


Pop3k

Pomocna odpowiedź

Witam,
chciałbym zaprezentować mojego pierwszego LF Chomiczur v.1.0

Budowałem go dość długo (szkoła ogranicza), jeszcze nie jest zupełnie skończony ponieważ program jest niepełny. Programuje w C co na tym forum chyba rzadkość 😋 , bardzo pomocny okazał się Kurs AVR-GCC.

Napęd: dwa silniki 6V, przekładnia pasowa, koła ze starego magnetofonu i paski zrobiony z cienko uciętej dętki rowerowej 😋

Elektronika: procek Atmega8, mostek H L293D, kwarc 8MHz narazie nieuzywany

Czujniki: 5x TCRT5000 podłączone bez żadnego wzmacniacza operacyjnego pod procka, dlatego jeździ tylko po biało-czarnym.

Zasilanie: 4x akku 1,2V GP AA

FLFP mierzy 17x15cm i waży 297g bez akku i 414g z akku.

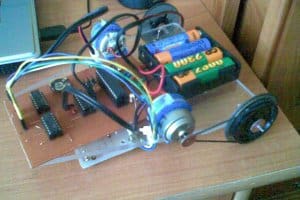

Pare forek i filmik:

https://www.youtube.com/watch?v=SBdHCaCP-0I

UPGRADE:

Chomiczur v.1.1

Nowa płytka główna i sensorowa.

W płytce głównej dodałem 2 wzmacniacze operacyjne LM324N dzięki czemu moze swobodnie jeździć mi po pokoju, a nie jak wcześniej tylko po biało-czarnym ;]

W płytce sensorowej staranniej rozmieściłem czujniki w równej odległości.

Dodatkowo popracowałem trochę nad programem, jednak zauważyłem ze z tym rodzajem napędu i przekładni nie można osiągnąć b. dobrych rezultatów, gdyż reakcja jest trochę opóźniona poprzez poślizg na przekładni.

LF był wykonywany minimalnym kosztem i myślę ze jak na pierwszy raz nie jest źle.

Filmik (słaba jakość)

http://hotfile.com/dl/27994361/b5ffd3a/LF_(3).3gp.html
