Zasilanie i reset idzie z programatora, więc nie musi być na to osobny obwód. Raczej nie jest to całość większego układu, którego już z programatora nie da się zasilić.

Link do komentarza
Share on other sites

A gdzie filtry z kondensatorów na zasilaniu? Jeżeli pisze że LPT, to czy na pewno programator może to zasilać? 22 nóżka to GND i nie jest jakoś nigdzie podpięta? Reset nie ma pull-up na rezystorze ...

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

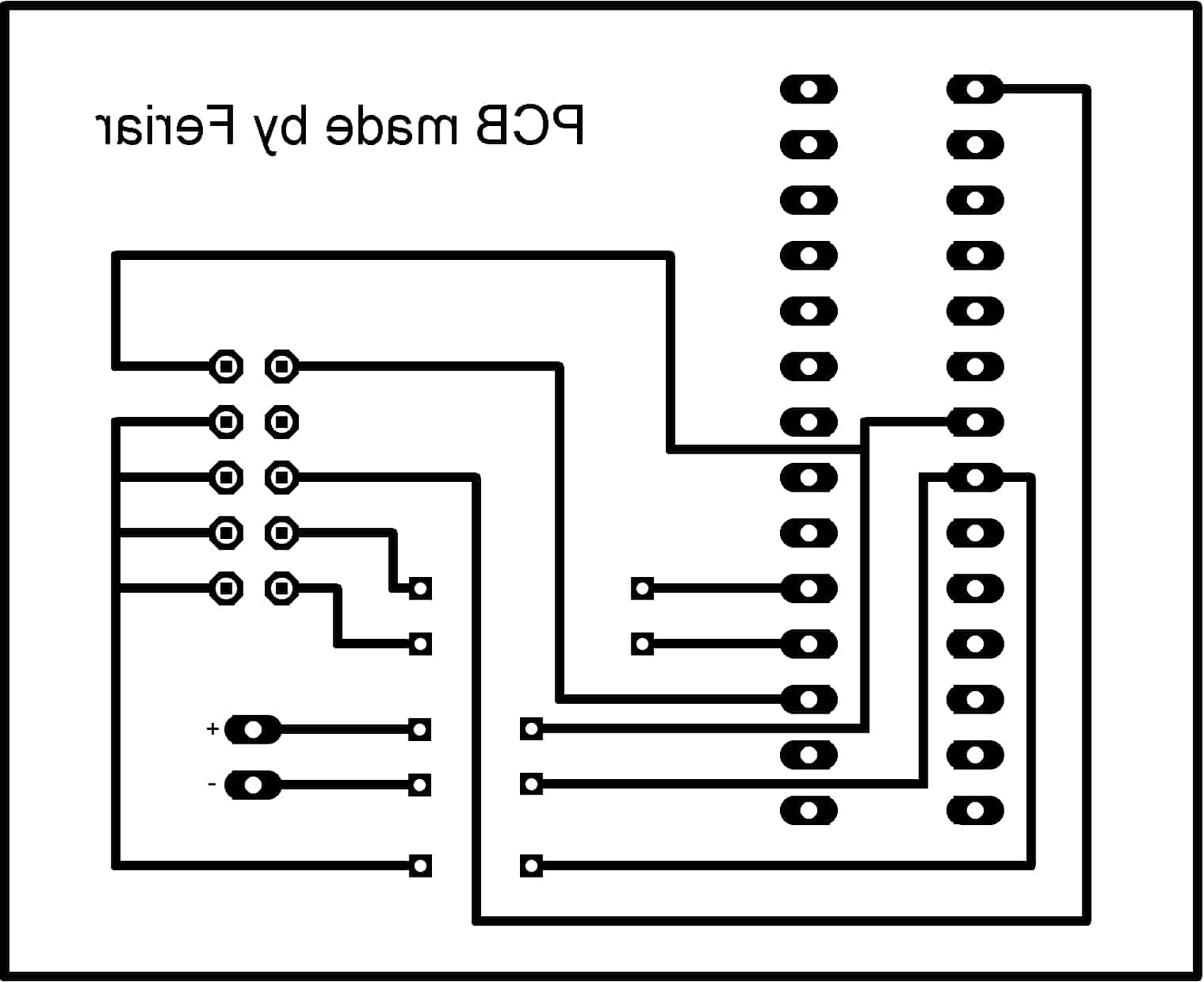

Tutaj masz mój projek adaptera pod ATmega8 znajduje się pod tym linkiem. Jest on wykonany pod porgramtor STK200/300 tam jest dodatkowe zasilanie. Jest ono potrzebne gdyż jak będziesz chciał wrzucić większy porgram to niebedziesz mogł. To dodatkowe zasilanie jest z portu USB a z kanda to sobie dasz rade ;]

Link do komentarza
Share on other sites

prosze megaupload

Kolego, zamieść ten obrazek na serwerze diody, chyba umiesz umieszczać obrazki bądź załączniki.

mskojon

[ Dodano: 11 Sty 10 09:46 ]

porbowałem ale to jest schemat płytki do wytawienie w formacie *.bmp a jak zmienie rozszerzenie to chyba troszkie zdeformuje 😉

Link do komentarza
Share on other sites

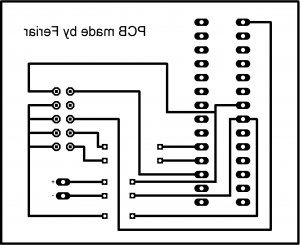

feriar, wprowadzasz ludzi w błąd w innym temacie, tu załączasz płytkę, ok, jeśli robisz to dobrze, ale nie tu. Poniżej w załączniku jest płytka, którą tam udostępniasz, zmieniłem ją na *.jpg (nie straciła na jakości), tyle, że jest ona w złej skali. Jeśli już coś robisz to rób to z głową. Pliki płytek najlepiej jest podawać w pdf'ach (poprzez drukowanie na wirtualnych drukarkach tworzących pdf'y) i to w prawidłowej skali czyli 1:1.
