Moduł BT HC-06 brak komunikacji

Pomocna odpowiedź

Witam. Mam problem z HC-06. Moduł nie reaguje na żadną z komend AT. Wydaje mi się że wszystko co można było ustawić zrobiłem dobrze.

Udostępnij ten post


Link to post
Share on other sites

Jeśli nie pokażesz swojego układu, faktycznych połączeń oraz tego jak próbujesz "dostać" się do trybu AT to raczej nikt nie będzie wstanie wywróżyć rozwiązania 🧙‍♂️

Udostępnij ten post


Link to post
Share on other sites

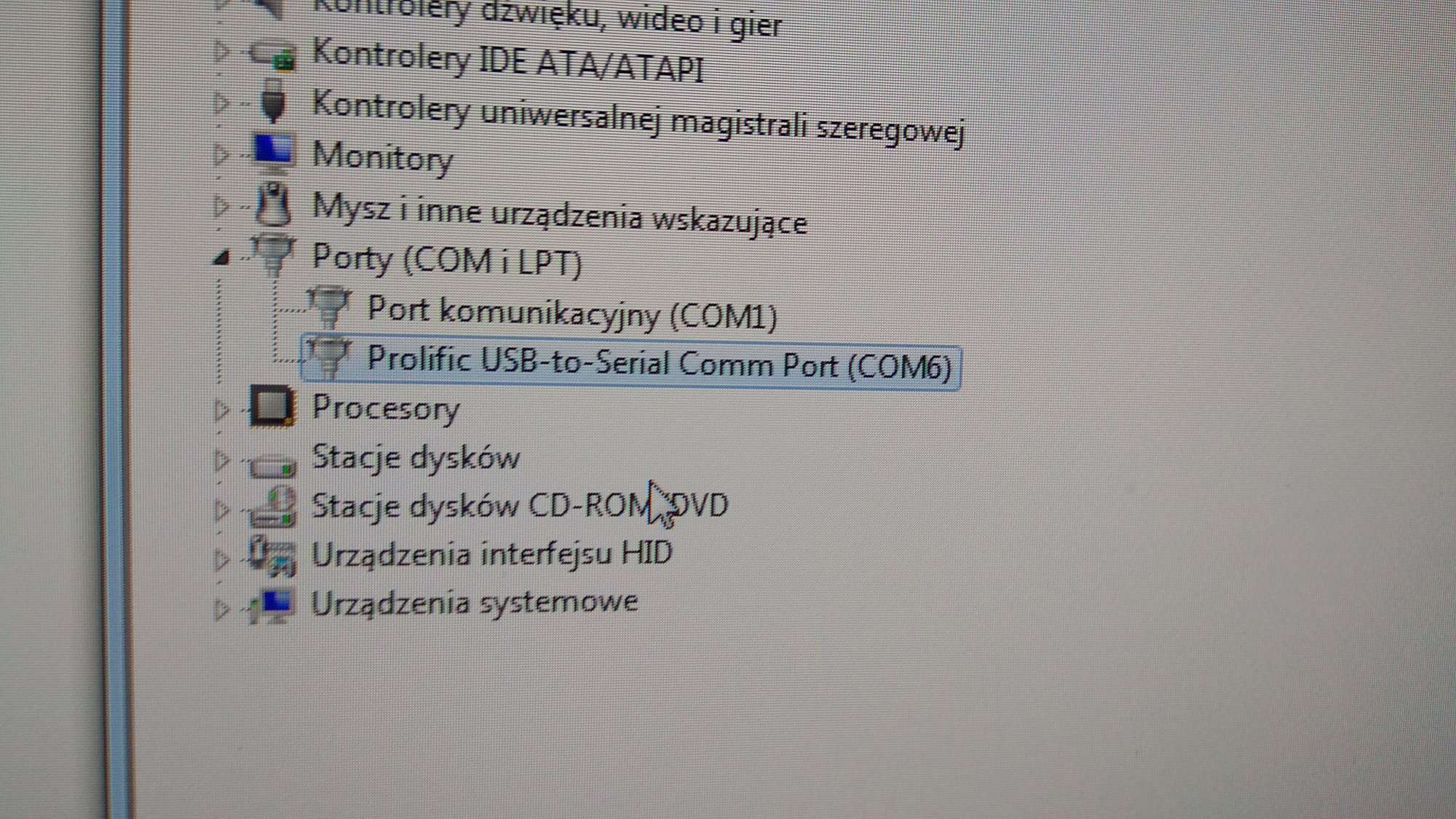

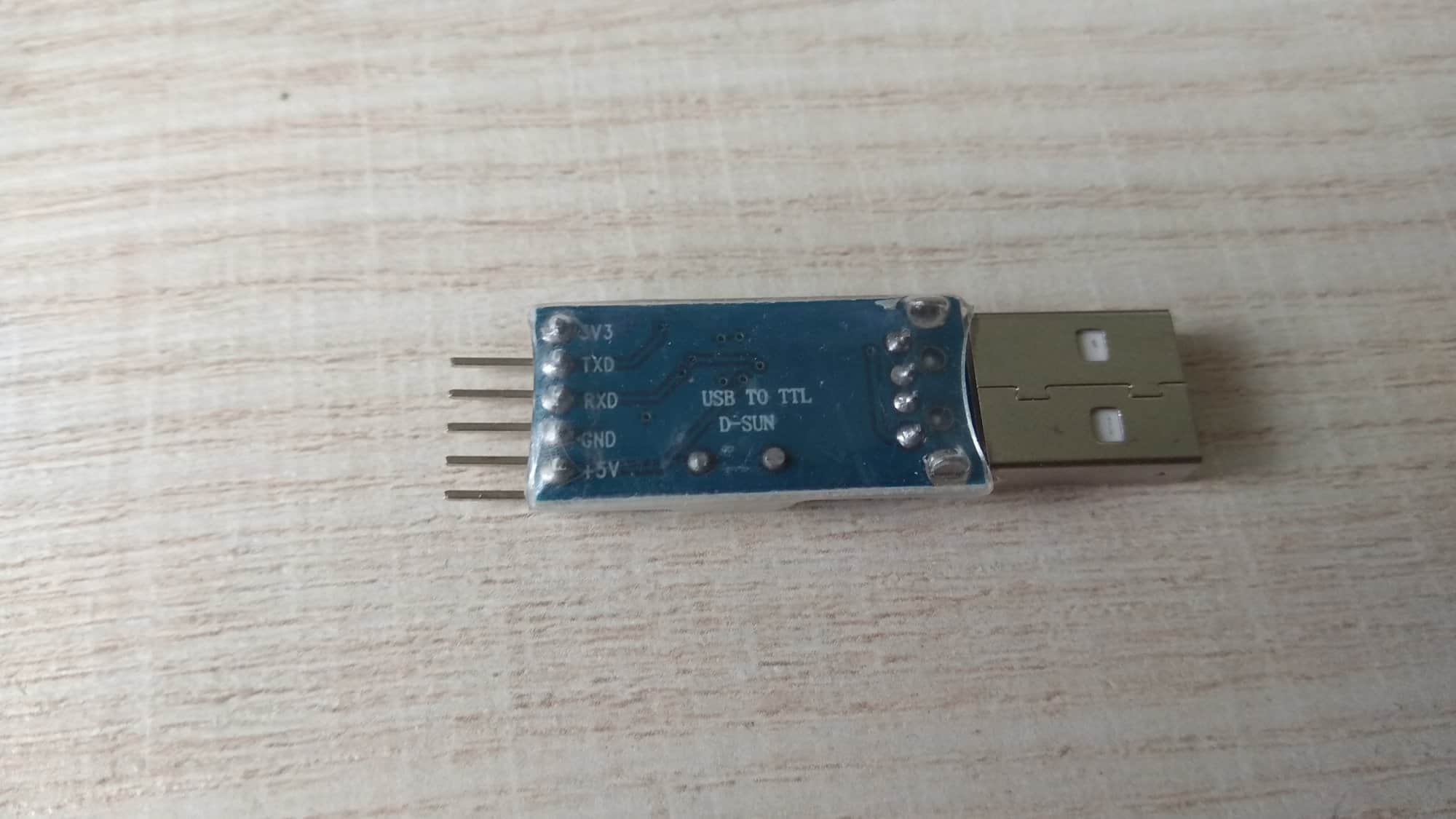

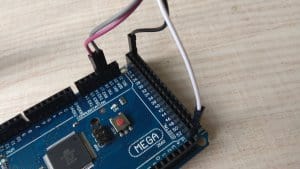

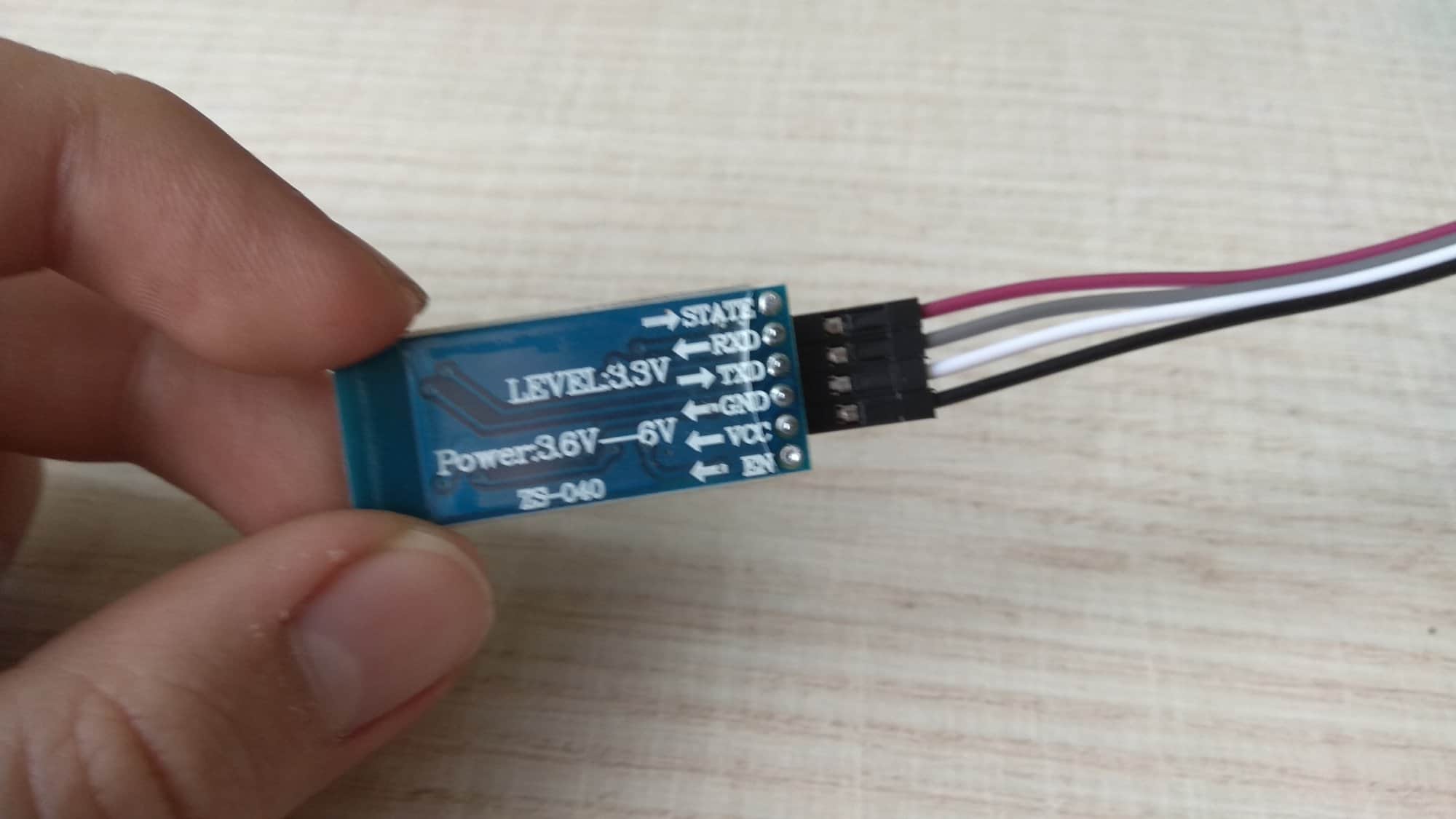

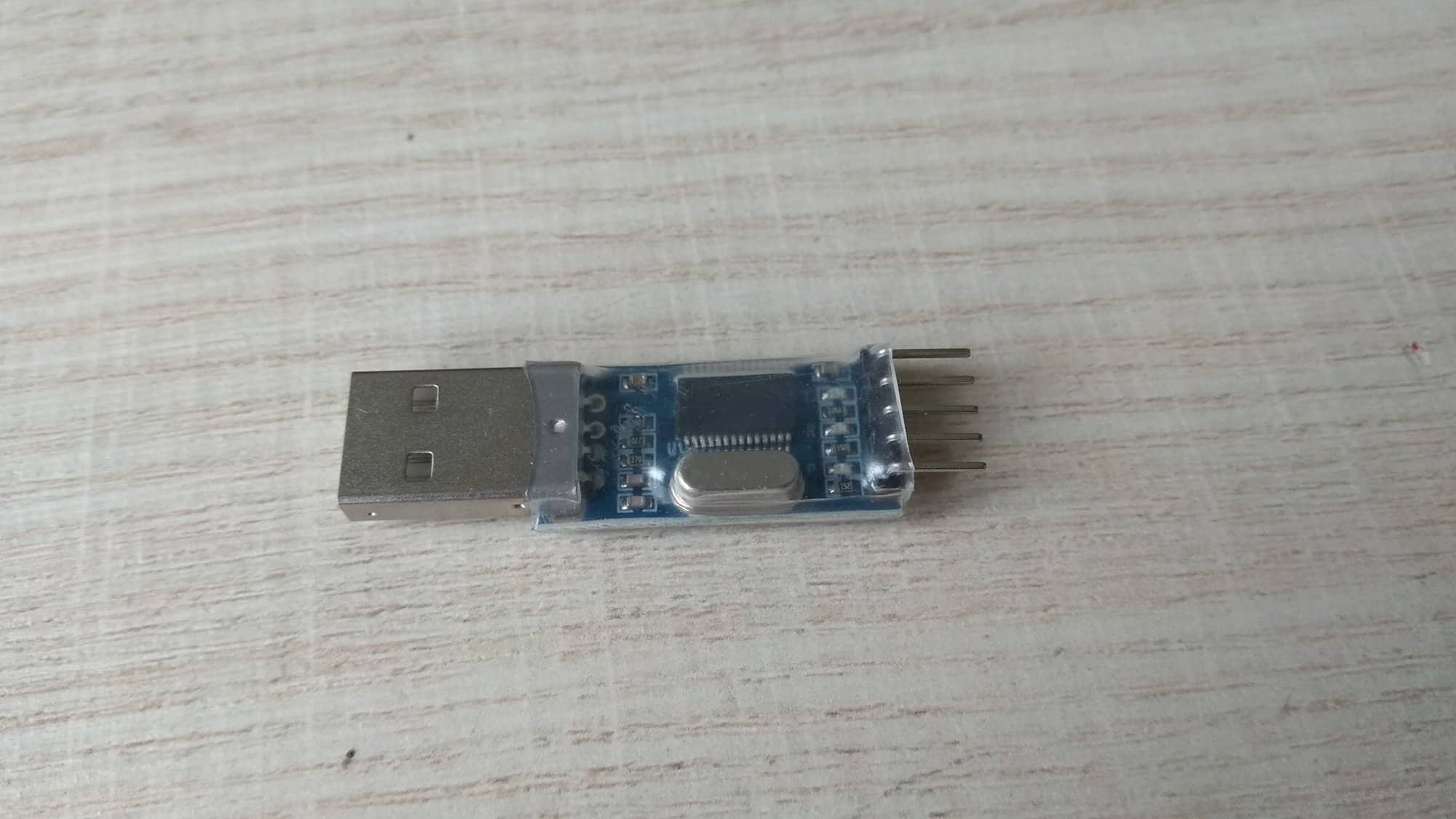

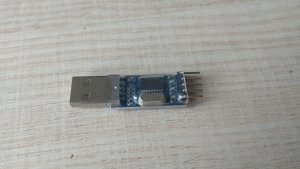

Przepraszam, trochę źle rozpocząłem temat. zdjęcia wszystkich połączeń zarówno z ardu jak i przez konwerter USB-UART(https://abc-rc.pl/product-pol-4676-Konwerter-USB-TTL-UART-RS232-wyjscie-3-3V-5V-PL2303HX-Arduino.html). Żeby próbować komunikować się przez ardu używałem tego kodu:

void setup() {
  Serial.begin(9600);
}
void loop() {
  Serial.print(".");
  delay(100);
}

Małe sprostowanie odnośnie poprzedniego postu: przez konwerter moduł reagował na komendę AT+NAME.






Udostępnij ten post


Link to post
Share on other sites
1 godzinę temu, Thazzer napisał:

Żeby próbować komunikować się przez ardu używałem tego kodu:


void setup() {
  Serial.begin(9600);
}
void loop() {
  Serial.print(".");
  delay(100);
}

Jak by tu powiedzieć żeby nie było że jestem niesympatyczny... jesteś na 100% pewien że to właściwy kod?

Udostępnij ten post


Link to post
Share on other sites

Chodziło mi o to żeby sprawdzić czy moduł reaguje na komendy. Jeśli popełniam jakiś prosty błąd to wybaczcie, jestem wyjątkowo przymulony.

Udostępnij ten post


Link to post
Share on other sites

Skąd wziąłeś ten kod i czy wiesz, co on tak naprawdę robi?

Inaczej: jeśli chcesz usmażyć jajecznicę, bez książki Ci wychodzi, a jak weźmiesz podręcznik do nauki języka Swahili to dziwisz się, że tam nie ma przepisu?

Udostępnij ten post


Link to post
Share on other sites

Do modułu BT podłącz konwerter UART-USB, do HC-06 podłącz zasilanie trzymając przycisk (jak nie masz przycisku to zworka), uruchomi się w trybie konfiguracji z baudrate 38400. Komendy AT wysyłaj razem ze znakiem końca linii. Sprawdź też czy konwerter działa prawidłowo, zworka na TX-RX i powinno wracać to co wysyłasz. Tak ogólnie to ten konwerter nie jest jakiś szczególnie dobry, miałem tak z jednym, że test działał OK, a z niczym się nie umiał dogadać.

Niestety nie mam żadnego modułu HC-06, bo podobno od HC-05 różni się tylko brakiem trybu MASTER (kosztują tyle samo, więc po co kupować HC-06?), ale w HC-05 komendy AT w ogóle mi nie działają w trybie SLAVE, no i nie są potrzebne za bardzo. Teoretycznie w obu modułach komendy AT powinny działać w trybie SLAVE zawsze gdy moduł nie jest sparowany, u mnie działają jednak tylko po uruchomieniu z trzymanym przyciskiem.

Pokazany program nic nie przetestuje. Powinien czytać wszystko co przylatuje z jednego UART (np. Serial1) i wysyłać na drugi (Serial, podłączony do PC przez USB MEGA), tak samo w drugą stronę i dopiero wtedy zadziałałby komendy AT.
