Pomiary napięcia przed i za diodą - odwrotny wynik

[abukkuba]

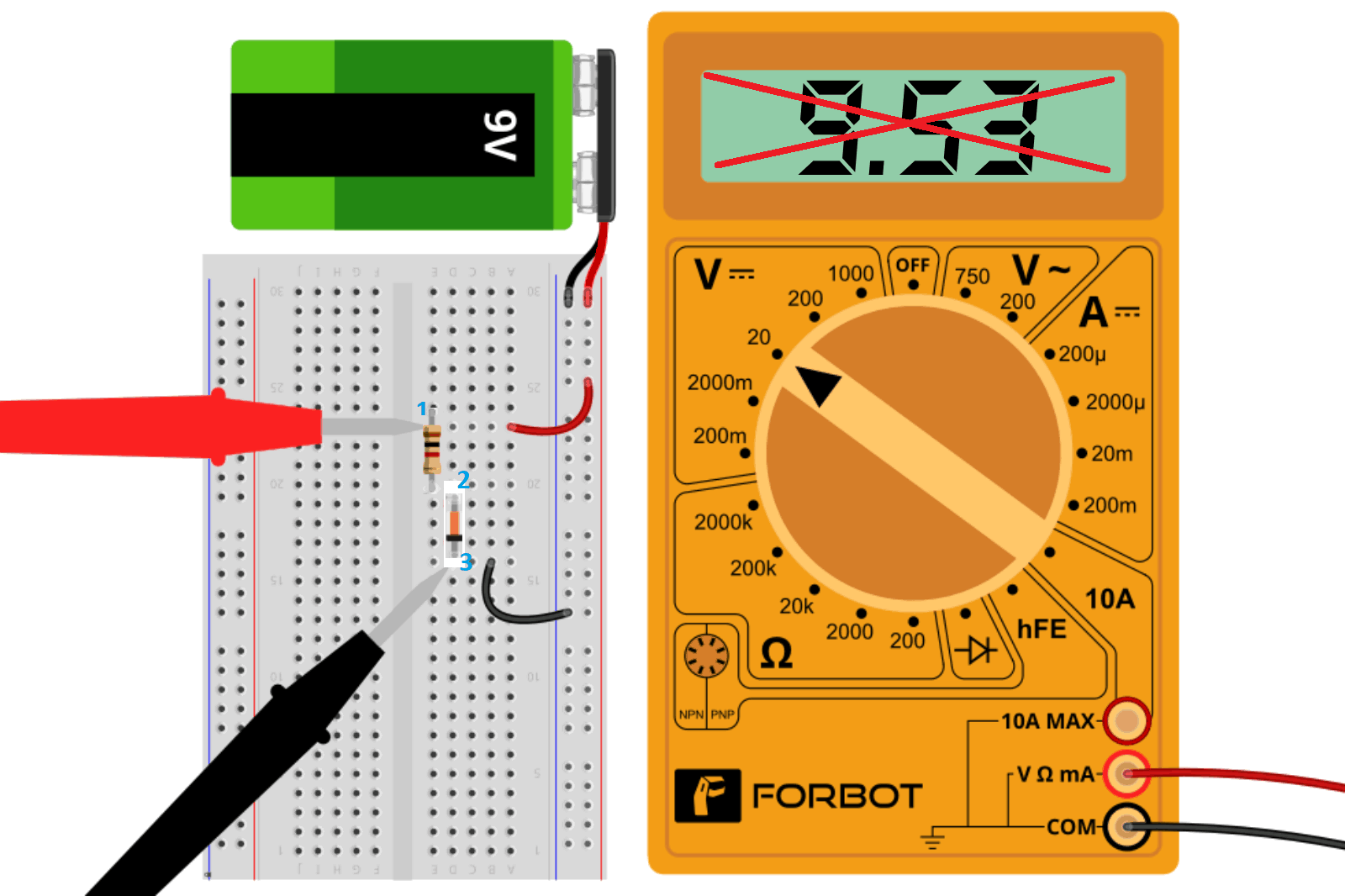

Cześć. W celu upewnienia czy kolejność wpięcia w szeregu nie ma znaczenia zamieniłem miejscami diodę i rezystor - czyli u mnie patrząc na schemat od góry najpierw jest opornik a za nim dioda (jak przedstawiłem na załączonym zdjęciu). Napięcie między pkt. 1 i 2 wyniosło u mnie 8,49V a napięcie między pkt 1 i 3:  9,2V. Wychodzi więc na to, że za diodą napięcie jest większe niż przed. Proszę o nakierowanie, czy popełniłem błąd w skonstruowaniu obwodu, czy też umknęło mi coś z wiedzy teoretycznej :)

[deshipu]

Punkty 1 i 3 to w zasadzie bieguny baterii, więc mierzysz napięcie samej baterii — siłą rzeczy żadne inne napięcie w obwodzie nie będzie wyższe przy prądzie stałym.

[abukkuba]

dzięki @deshipu, ale czy mógłbyś (albo ktoś inny 🙂 ) tak bardziej łopatologicznie "wyłożyć" jaka jest różnica między pomiarami w załączonych schematach (z kursu "podst. elektroniki I" i moim obwodem). Dlaczego w tym schemacie z kursu wszystko jest zgodnie z logiką, czyli napięcie spada za diodą a u mnie jest na odwrót i wzrasta?



[deshipu]

Nic ci nie wzrasta, w obu przypadkach wyższe napięcie masz jak mierzysz je na baterii, a niższe jak mierzysz je przez diodę lub opornik. Tu nie ma co tłumaczyć.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Treker (Damian Szymański)]

@abukkuba przeanalizuj na spokojnie układy i zobacz gdzie dokładnie "przytykasz" sondy pomiarowe. Tak jak napisał wyżej @deshipu - w jednym z podejść mierzysz właściwie napięcie bezpośrednio na baterii i elementy wetknięte w płytkę nie mają wtedy praktycznie żadnego znaczenia 🙂
