Pytanie o połączenie równoległe

Pomocna odpowiedź

Dzień dobry wszystkim, jestem nowym na forum i mam pytanie na temat łączenia równoległego.

Na pierwszym zdjęciu w układzie jest wszystko dobrze, świeci sie zielona dioda. W układzie z plusa: opornik, dioda, kabel przedłużając do minusa.

Na drugim zdjęciu jak został dodany kabel przedłużając już coś jeat nie tak. Podobnie jest na trzecim i czwartym zdjęciu po dodaniu kabelka do tego samego ukladu druga dioda w układzie równoległym nie świeci. ?

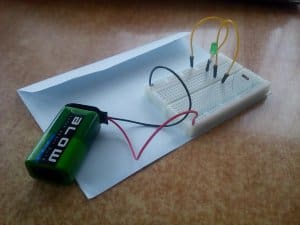

20190502_192115.jpg 20190502_192024.jpg

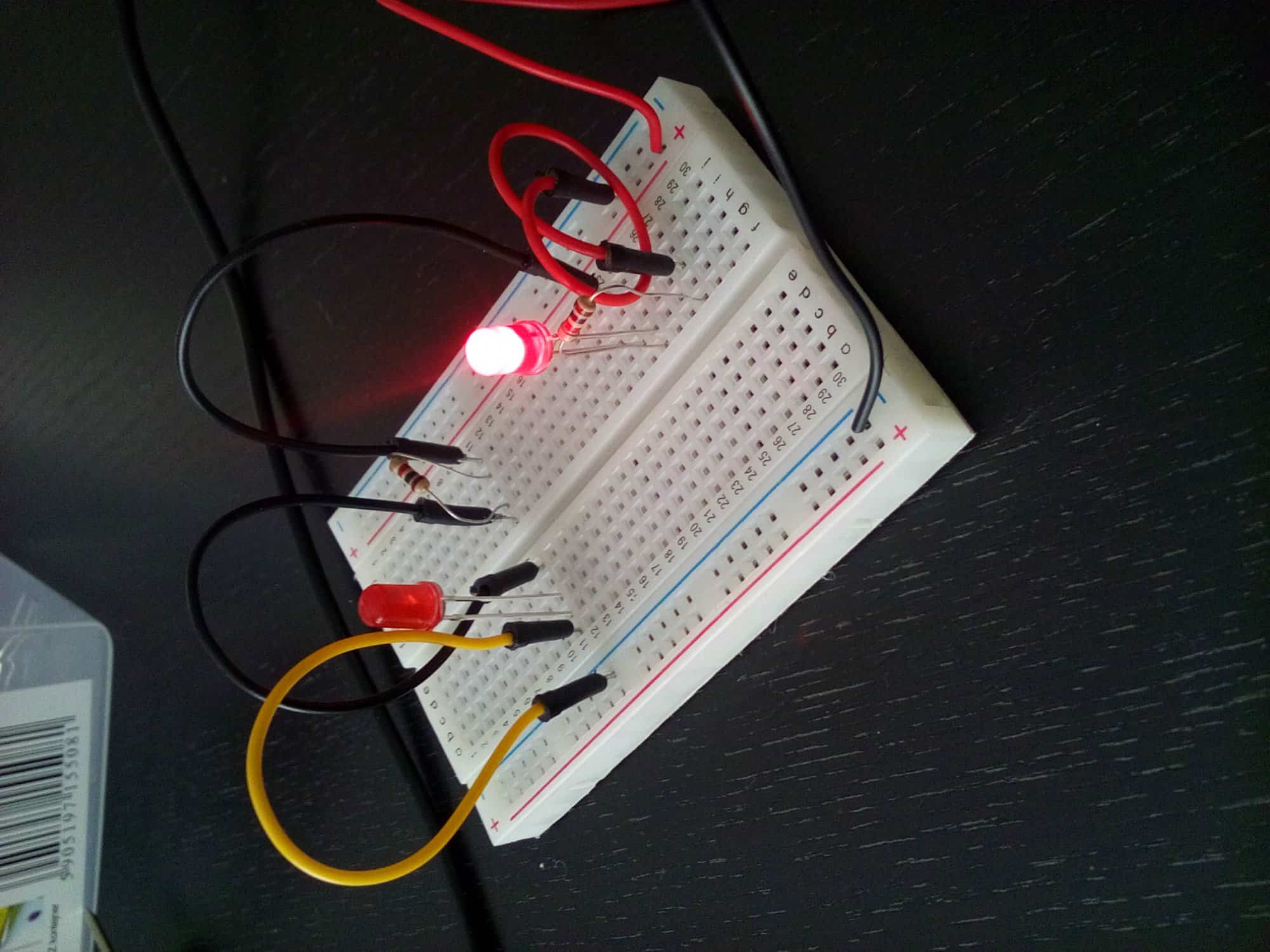

20190503_154357.jpg 20190503_154705.jpg

Udostępnij ten post


Link to post
Share on other sites

@Konsalo, witam na forum 😉 Widzę, że to Twoje pierwsze kroki na Forbocie, oto najważniejsze informacje na start:

  • Chcesz przywitać się z innymi członkami naszej społeczności? Skorzystaj z tematu powitania użytkowników.
  • Opis najciekawszych funkcji, które ułatwiają korzystanie z forum znajdziesz w temacie instrukcja korzystania z forum - co warto wiedzieć?
  • Poszczególne posty możesz oceniać (pozytywnie i negatywnie) za pomocą reakcji - ikona serca w prawym dolnym rogu każdej wiadomości.

22 godziny temu, Konsalo napisał:

Na drugim zdjęciu jak został dodany kabel przedłużając już coś jeat nie tak. Podobnie jest na trzecim i czwartym zdjęciu po dodaniu kabelka do tego samego ukladu druga dioda w układzie równoległym nie świeci. ?

Przeanalizuj na spokojnie budowę płytek stykowych. Polecam ten artykuł: Jak działa płytka stykowa? Zdjęcia, budowa, przykłady. Wcale nie dodajesz żadnego "przedłużenia", zwyczajnie zwierasz wyprowadzenia diody i prąd przez nią nie płynie. Zerknij na schemat połączeń na płytce i zastanów się czy Twoje podłączenia mają sens 😉
