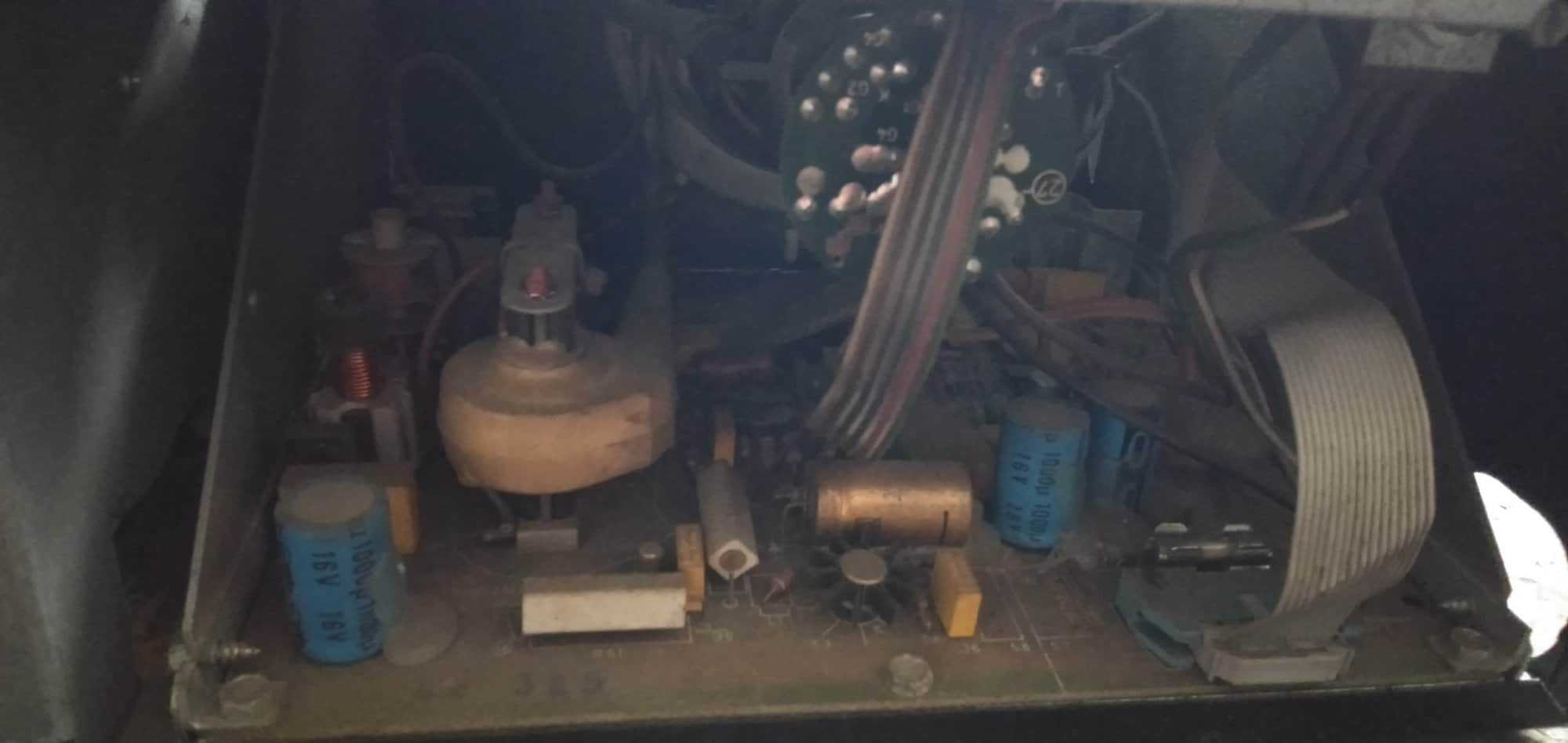

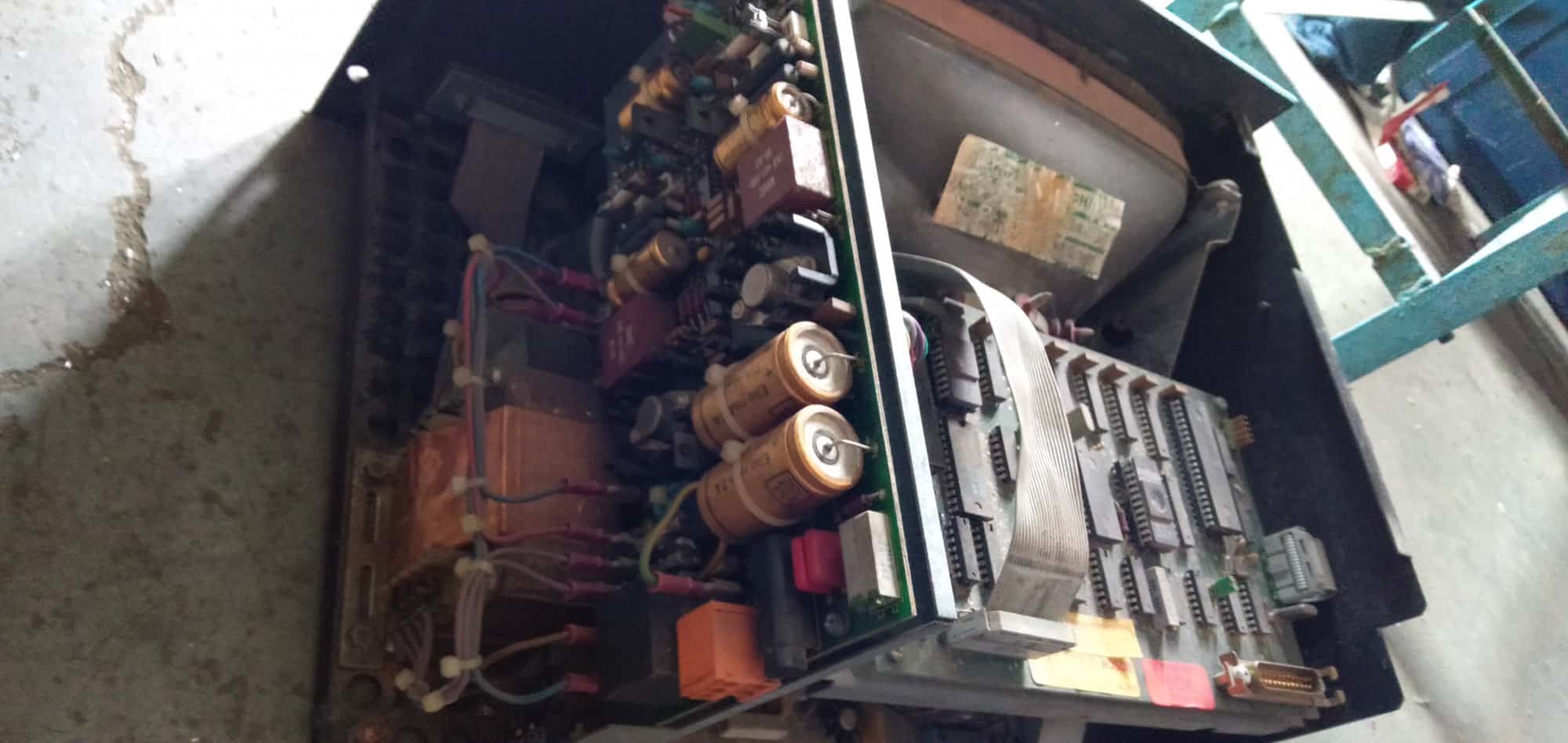

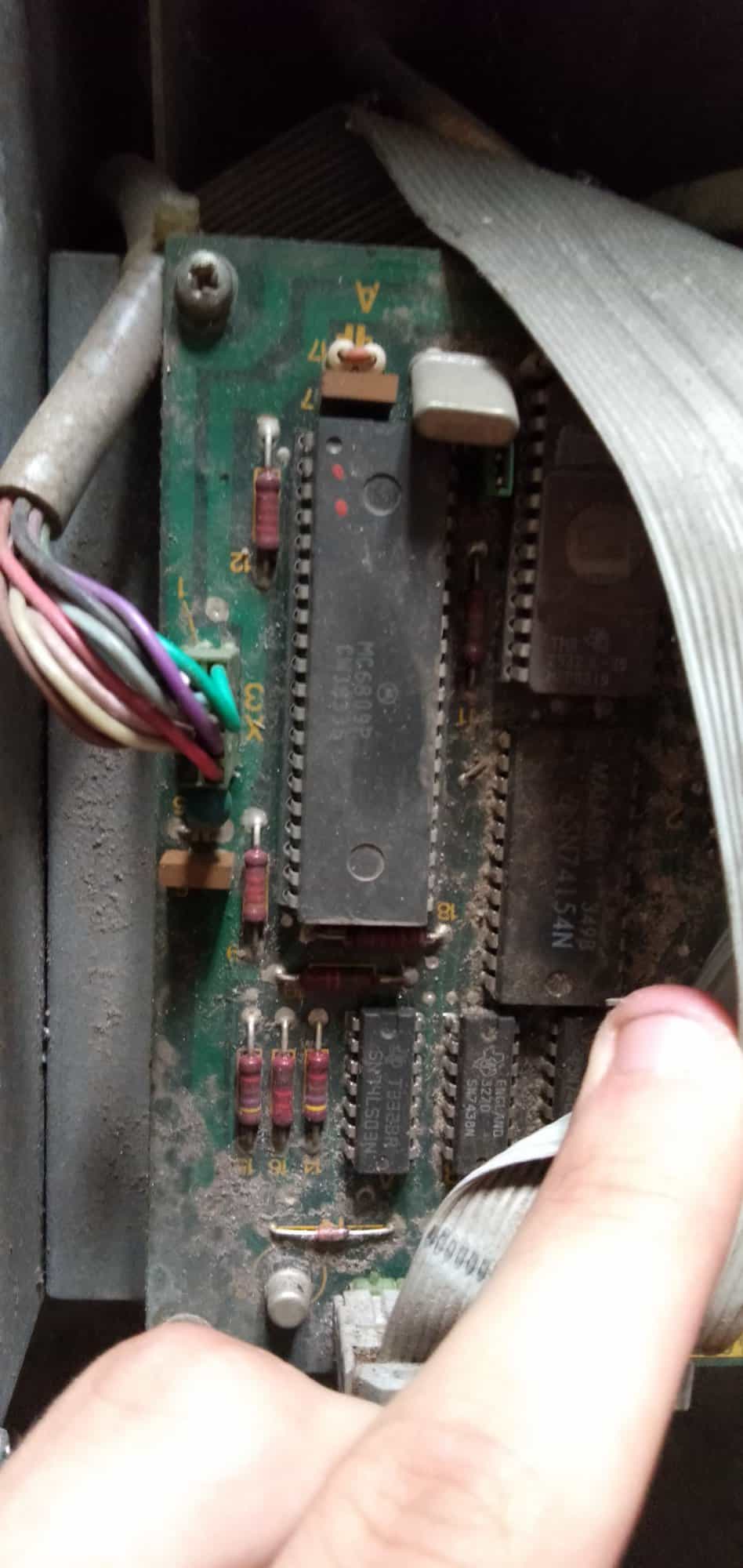

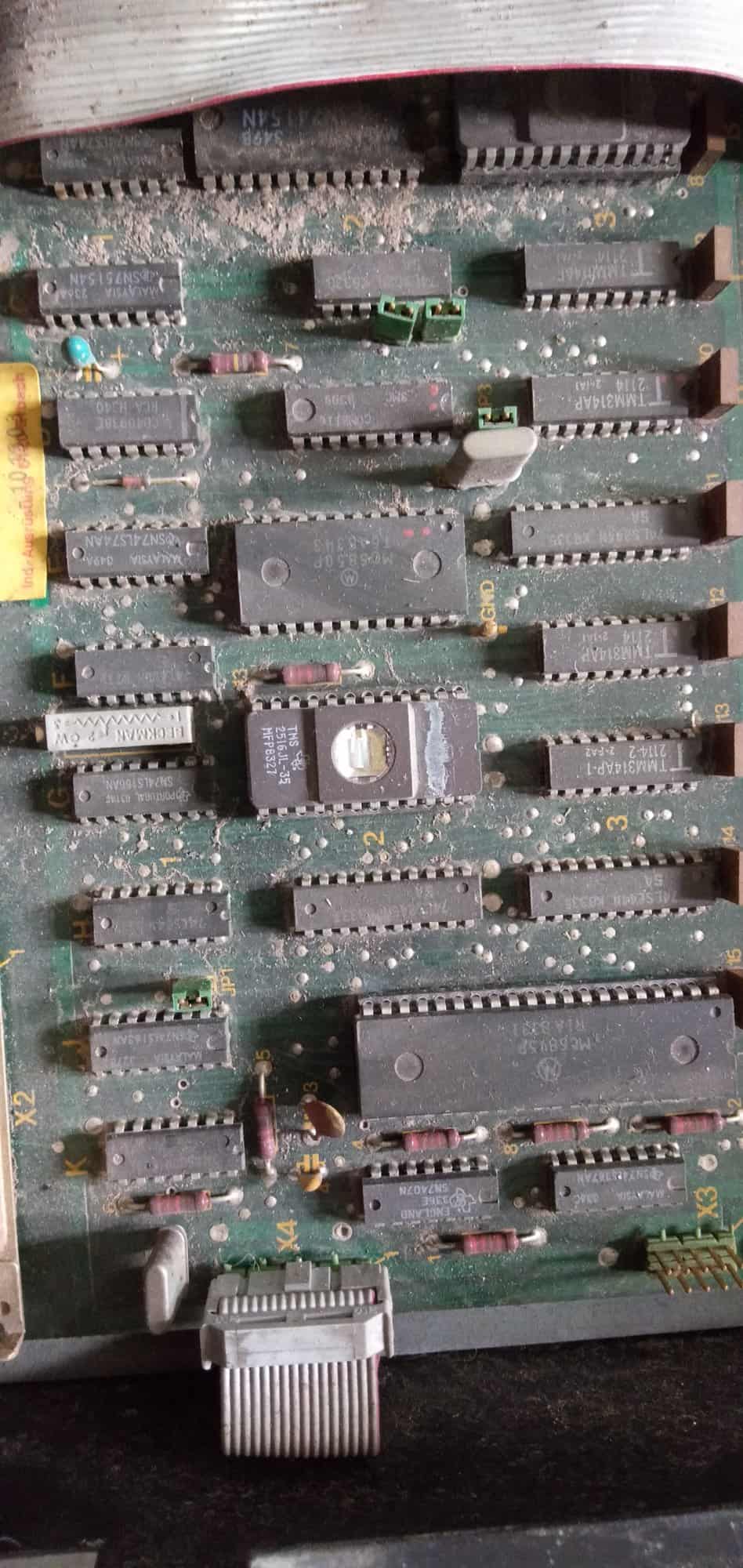

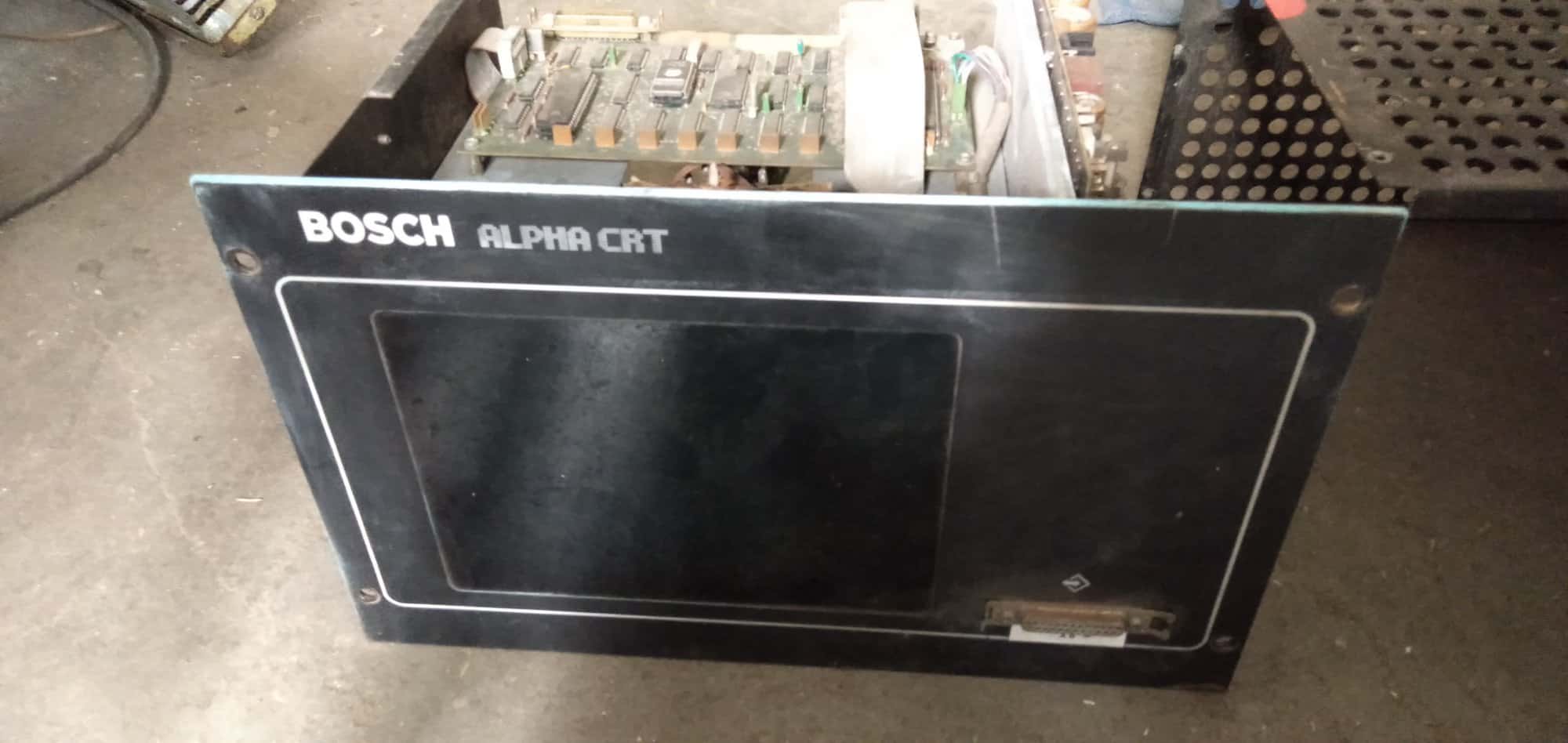

Leoneq Napisano Lipiec 30, 2019 Udostępnij Napisano Lipiec 30, 2019 Witam (jak zły dział to proszę o przeniesienie) w składziku udało mi się odnaleźć takie cacka. Jak mniemam, jest to chyba terminal pod maszynę alfanumeryczną cnc. Monitor jest o tyle ciekawy, że pod osłoną za wyjątkiem kozackiego zasilacza ma jeszcze chyba 2 procesory 8 bitowe, bo oprócz dużych kostek (sprawdzałem datasheety) ma jeszcze flash i ram. Pytanie, co z tym zrobić: sprzedać, uruchomić czy rozłożyć? Widzę tam stare dobre złącza parallel 25 pin, więc chyba mógłbym się podłączyć. Z góry dzięki, Leoneq ;3 Cytuj Link do komentarza Share on other sites More sharing options...
ethanak Lipiec 30, 2019 Udostępnij Lipiec 30, 2019 Ja bym na Twoim miejscu spróbowałbym uruchomić BTW mógłbyś nas zaprosić do tego składziku? 1 Cytuj Link do komentarza Share on other sites More sharing options...
Leoneq Lipiec 30, 2019 Autor tematu Udostępnij Lipiec 30, 2019 Cóż, na razie nikogo nie zapraszam XD muszę więcej takich rzeczy najpierw znaleźć XD pytanie tylko, czy jak się podłącze do pc tym parallel to będę mógł coś odczytać takim serial monitorem. Cytuj Link do komentarza Share on other sites More sharing options...
marek1707 Lipiec 30, 2019 Udostępnij Lipiec 30, 2019 To nie jest parallel port. Kiedyś na złączach DB25 był RS232 i to prawdopodobnie jest terminal znakowy z interfejsem szeregowym. Takie sprzęty były bardzo popularne. Ustanowiono wiele standardów sterowania takimi terminalami tak, by oprócz banalnego wyświetlania kolejnych znaków ASCII można było zmieniać kolory liter i tła, jeździć kursorem po ekranie i wpisywać znaki w dowolne miejsca, robić tabelki, definiować lokalne "okna" znakowe z ich własnym przewijaniem itd itp. Dopiero wielkość (małość?) tylnych śledzi kart w PC spowodowała, że RS232 na DB25 zastąpiono złączami DB9. Musiałbyś znaleźć stary PC z prawdziwym portem COM z tyłu - takim na męskim DB9i wtedy dałoby się to podłączyć 1:1. Gdzieś na PCB powinieneś znaleźć zworki lub przełączniki do ustawiania prędkości transmisji (opisane np: 2400, 4800, 9600 itd) i formatu znaku. Przydatne hasła: VT52, VT100, ANSI escape sequence. http://www.bb-elec.com/Learning-Center/All-White-Papers/Serial/FAQ-RS-232-Connections-That-Work.aspx 2 Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
ethanak Lipiec 31, 2019 Udostępnij Lipiec 31, 2019 13 godzin temu, marek1707 napisał: Musiałbyś znaleźć stary PC z prawdziwym portem COM Nie pójdzie na przejściówce USB-RS232? Cytuj Link do komentarza Share on other sites More sharing options...
Popularny post marek1707 Lipiec 31, 2019 Popularny post Udostępnij Lipiec 31, 2019 (edytowany) Chodziło mi o akcent na słowo "prawdziwym", czyli korzystającym z napięć +/-12V. Na rynku są moduły prezentujące się na USB jako port COM, ale po stronie UART posługujące się sygnalizacją 0..+5V lub 0..+3V i takie coś nie zadziała a wręcz zostanie zniszczone https://botland.com.pl/pl/konwertery-usb-uart-rs232-rs485/4501-konwerter-usb-uart-pl2303-wtyk-usb.html ale jeśli przejściówka ma złącze DB9 a w nazwie mamy symbol RS232 to jest szansa, że pójdzie: https://botland.com.pl/pl/konwertery-usb-uart-rs232-rs485/3857-konwerter-usb-rs232-adapter-db25.html Niestety mam złe doświadczenia z chińskimi przejściówkami tego typu. Zwykle ich układy sa uproszczone do granic możliwości i działają kiepsko: napięcia nadajnika ledwo-ledwo starczają do wysterowania odbiornika po naszej stronie i są niestabilne a całość przestaje działać sporo poniżej deklarowanych prędkości maksymalnych z powodu biedy układowej i zniekształcania impulsów. Standard +/-12V został wymyślony i jest przeznaczony do niezawodnej pracy na długich kablach w środowiskach pełnych zakłóceń. Oczywiście o tym trzeba zapomnieć w przypadku przejściówki za 10zł, ale też do eksperymentów na biurku przy prędkości 1200 czy nawet 19200 powinno zadziałać. Swoją drogą samodzielne zrobienie dobrego układziku tego typu może być fajnym przypomnieniem jak kiedyś wyglądały interfejsy komunikacyjne. Edytowano Lipiec 31, 2019 przez marek1707 3 Cytuj Link do komentarza Share on other sites More sharing options...
Leoneq Lipiec 31, 2019 Autor tematu Udostępnij Lipiec 31, 2019 Mam jeszcze starego pc, który ma gpu na złączu isa 🙂 I tam siedzi taki wtyk pomarańczowy 9 pin, obok rozowego 25 pin. Jak wrócę z wyjazdu, spróbuję coś ogarnąć. Cytuj Link do komentarza Share on other sites More sharing options...
ethanak Lipiec 31, 2019 Udostępnij Lipiec 31, 2019 Sprawdź jeszcze czy toto nie ma jakiegoś wejścia na klawiaturę - jeśli tak, to można z tego zrobić super terminal do raspberrego 🙂 Jak nie ma to też pewnie można, tylko więcej roboty. Cytuj Link do komentarza Share on other sites More sharing options...

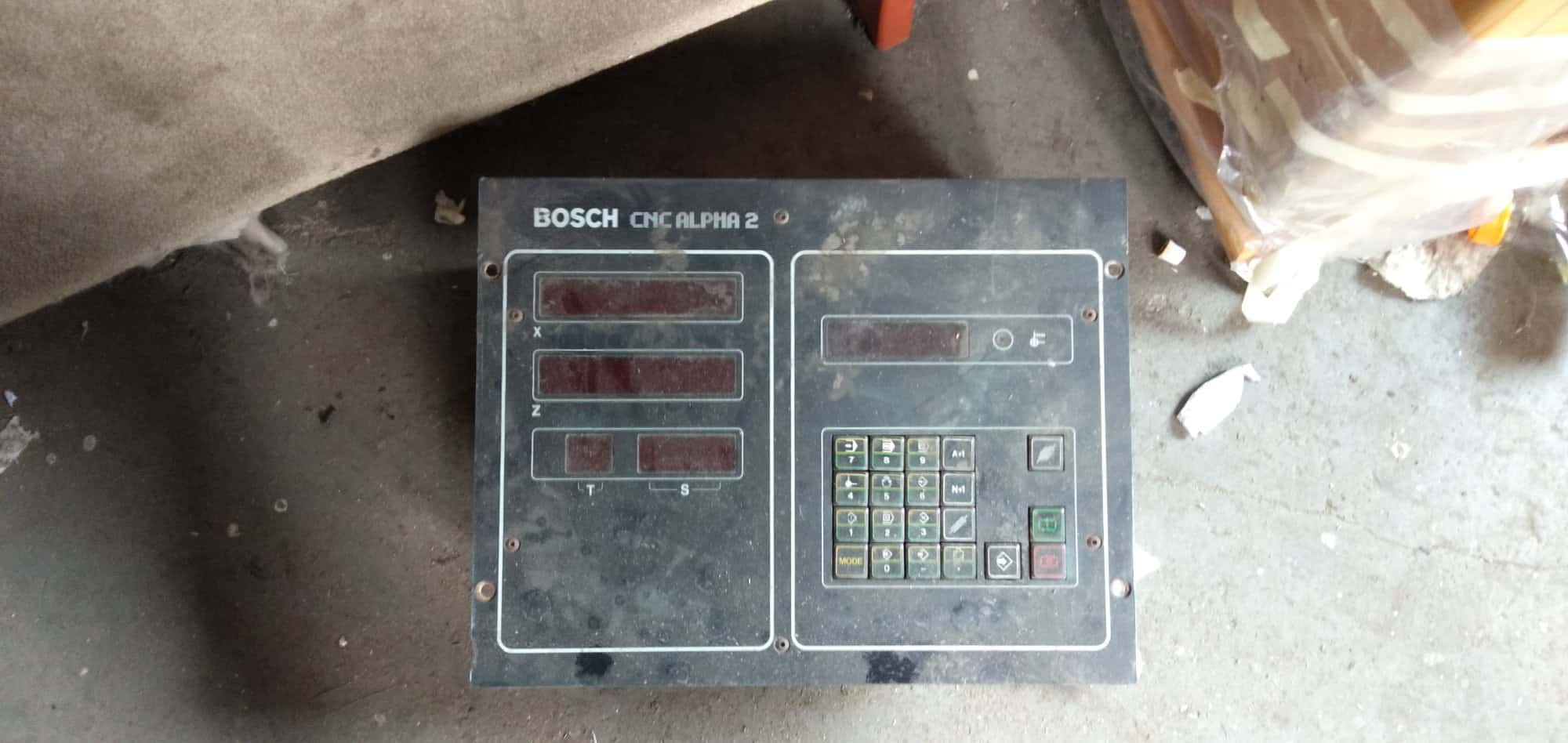

Leoneq Lipiec 31, 2019 Autor tematu Udostępnij Lipiec 31, 2019 (edytowany) jedyne złącza, to szerokie komputerowe z przodu, z tyłu też, zasilanie i tyle. Z kolei klawiaturka ma tych złącz 3 z tyłu, i kilka pomarańczowych 9 pin. Pewnie do skojarzenia z resztą CNC. edit: znalazłem taką stronkę http://dnc.cals.ru/systems/alpha2.htm#Параметры edit 2: mam jeszcze ciekawszą stronkę, tym razem mogę ją zrozumieć XD http://cncmanual.com/download/2377/ Edytowano Lipiec 31, 2019 przez Leoneq Cytuj Link do komentarza Share on other sites More sharing options...
Leoneq Wrzesień 30, 2019 Autor tematu Udostępnij Wrzesień 30, 2019 Po takim czasie znowu mam dostęp do sprzętu (w międzyczasie wyjazdy i szkoła). Teraz znalazł się czas i chęci na to cudo, ponownie. To w końcu rozkręcać czy podłączać się? Cytuj Link do komentarza Share on other sites More sharing options...
