Zasilanie diod z Arduino Nano

[MasloMlg]

Witam, chciałbym zapytać ile maksymalnie diod WS2812b mogę zasilić za pomocą Arduino Nano bez dodatkowego zasilacza?

[Treker (Damian Szymański)]

@MasloMlg a jak będziesz zasilał to Arduino Nano? Z USB, pinów podłączonych do "czegoś"?

[MasloMlg]

Z USB

[ethanak]

Jedna dioda to max. 60 mA. Weź wydajność prądową USB, odejmij to co potrzebuje Nano i podziel przez 60.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[MasloMlg]

Wychodzi mi 6 diod. Dobrze czy źle?

[Gieneq]

Na schemacie Arduino NANO jest układ LM1117. Bierzemy dokumentację i sprawdzamy prąd wyjściowy: 800mA Arduino pewnie zużywa jakiś miliampery, ale niech ma 100mA. Zostaje 700, czyli z ~12 ledów po 60mA

[Gość]

Pod warunkiem, że port USB dostarczy tyle prądu.

[Treker (Damian Szymański)]

15 godzin temu, Gieneq napisał:

Na schemacie Arduino NANO jest układ LM1117. Bierzemy dokumentację i sprawdzamy prąd wyjściowy: 800mA Arduino pewnie zużywa jakiś miliampery, ale niech ma 100mA. Zostaje 700, czyli z ~12 ledów po 60mA

@Gieneq to by miało sens, gdyby układ był zasilany przez Vin. W tym przypadku zasilanie 5V pójdzie raczej bezpośrednio z USB, więc ograniczeniem będzie wydajność portu USB (500mA).

@MasloMlg kwestia też sposobu w jaki chcesz świecić, bo 60mA na diodę to świecenie 100% na biało. Jeśli nie planujesz nigdy świecić całym paskiem na biało i zależy Ci na zwiększeniu liczby diod to możesz zaryzykować i założyć mniejszy prąd 😉 Jednak oczywiście "zgodnie ze sztuką" powinieneś założyć te 60 mA.

[Gieneq]

4 minuty temu, Treker napisał:

W tym przypadku zasilanie 5V pójdzie raczej bezpośrednio z USB, więc ograniczeniem będzie wydajność portu USB (500mA).

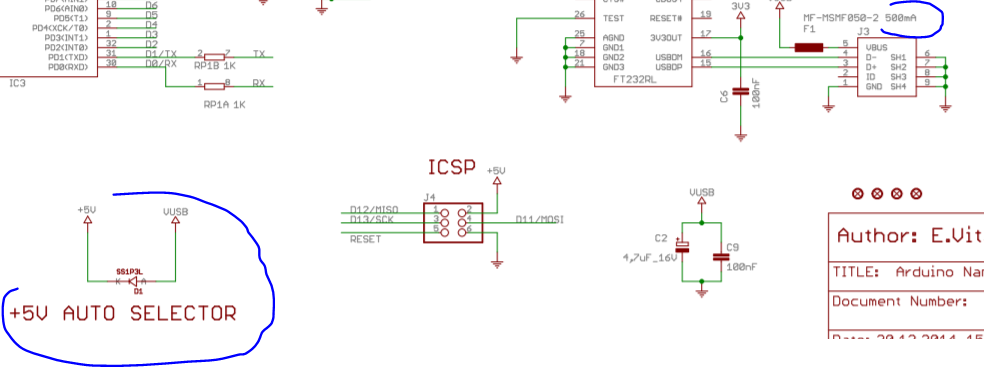

Racja, gdyby dać przez Vin to można wyciągnąć więcej. A nawet gdyby na USB dać więcej to i tak ograniczeniem jest bezpiecznik na zasilaniu USB Arduino:
