Mini konsolka do gier na STM32

[MR1979]

Witam! Konsolka gotowa! Poniżej ostatni update:

Czas oczekiwania na zamówione PCB wykorzystałem głównie na pracę nad oprogramowaniem:

1. Rozszerzyłem moją bibliotekę do obsługi TFT o wyświetlanie dowolnych fontów. Wystarczy wybrany Font skompresować napisanym przeze mnie skryptem Pytona i wkleić wynikową tablicę do kodu oprogramowania w C. Funkcja wyświetla tekst z antyaliasingiem, więc wszystkie litery i znaki wyglądają ładnie.

2. Dopracowałem funkcje odpowiedzialne za dzwięk

3. Tworzyłem animacje, grafikę oraz dodawałem ścieżkę dzwiękową do gry.

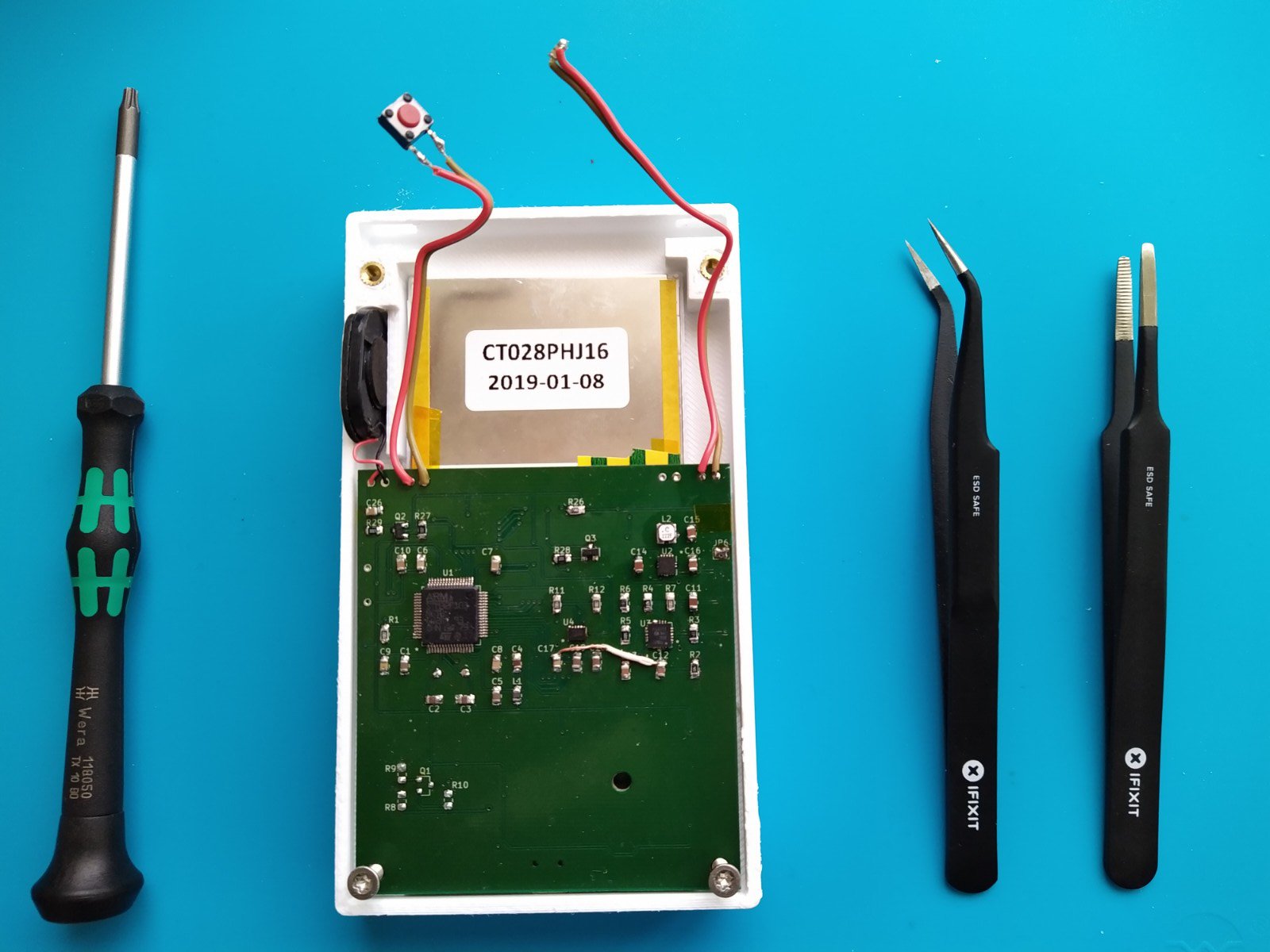

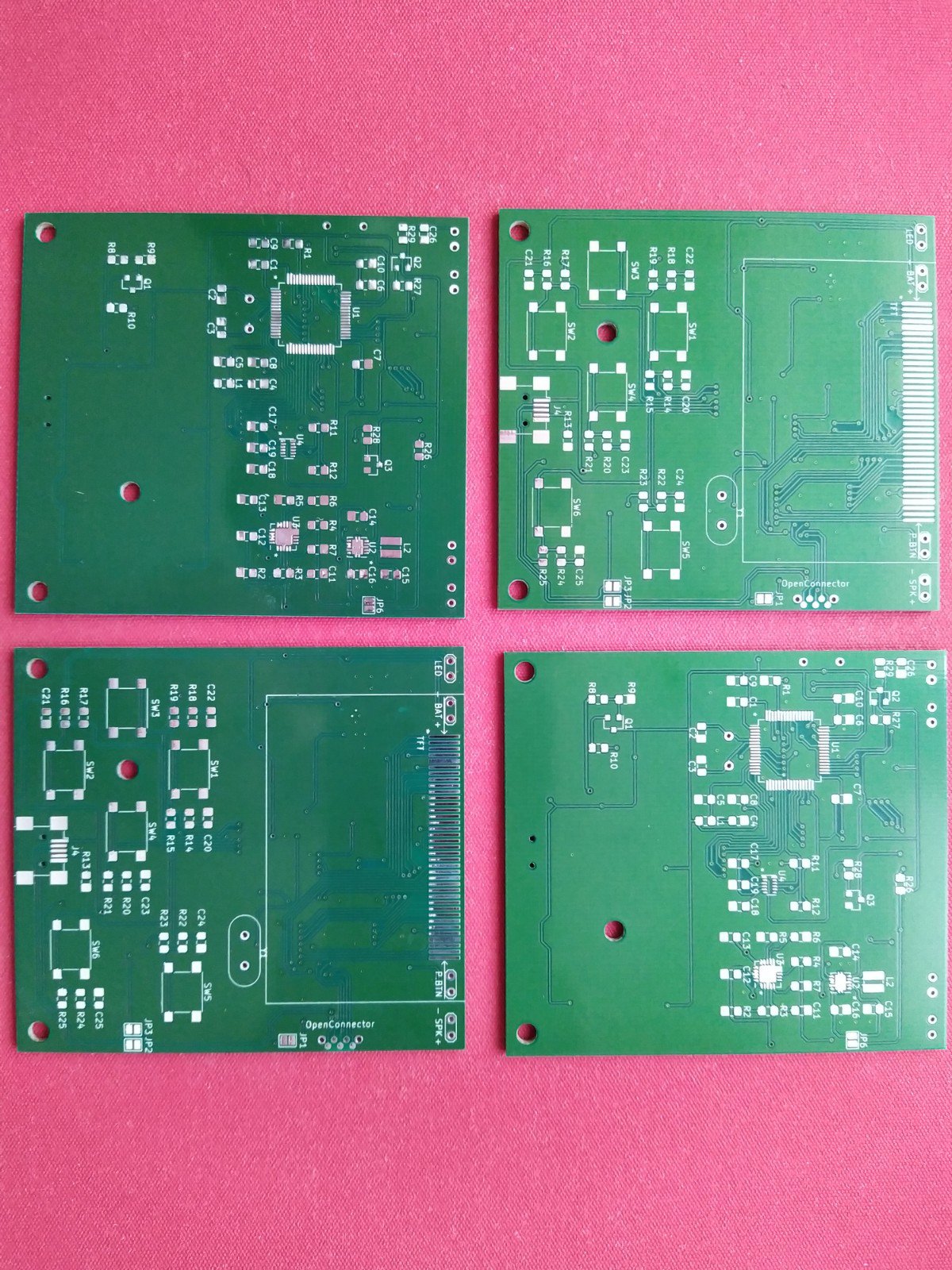

Ostatecznie odebrałem zamówione PCB, więc od razu zabrałem się do składania. Wszystkie części już czekały.

Składałem i testowałem konsolkę w następującej kolejności: Charger -> Układ zarządzania -> Przetwornica DC-DC -> Mikrokontroler i elementy towarzyszące-> Wyświetlacz, Klawiatura
W porównaniu do prototypu bazującego na płytce NUCLEO, zastosowałem wersję STM32F103 z większą ilością pamięci.

W międzyczasie ukończyłem też oprogramowanie.

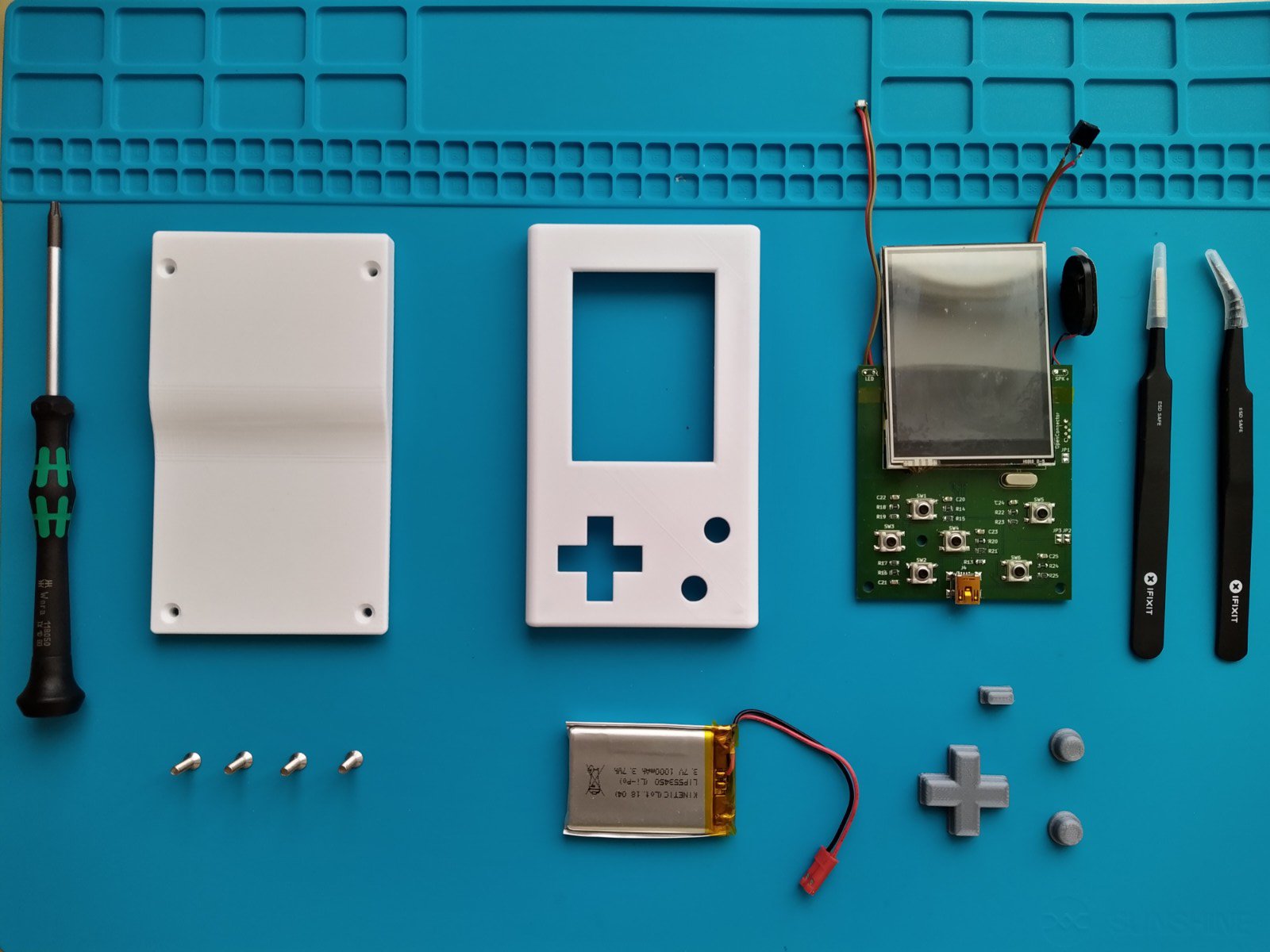

Gdy miałem już całą elektronikę, przyszedł czas na złożenie wszystkiego w całość. Poza przyciskiem krzyżykiem, na tym etapie, nie musiałem już modyfikować żadnych innych elementów obudowy. Przycisk okazał się trochę za bardzo dopasowany i naciskając np strzałkę w górę, jednocześnie wciskały się inne kierunki. Problem łatwo dało się rozwiązać drukując poprawiony element.

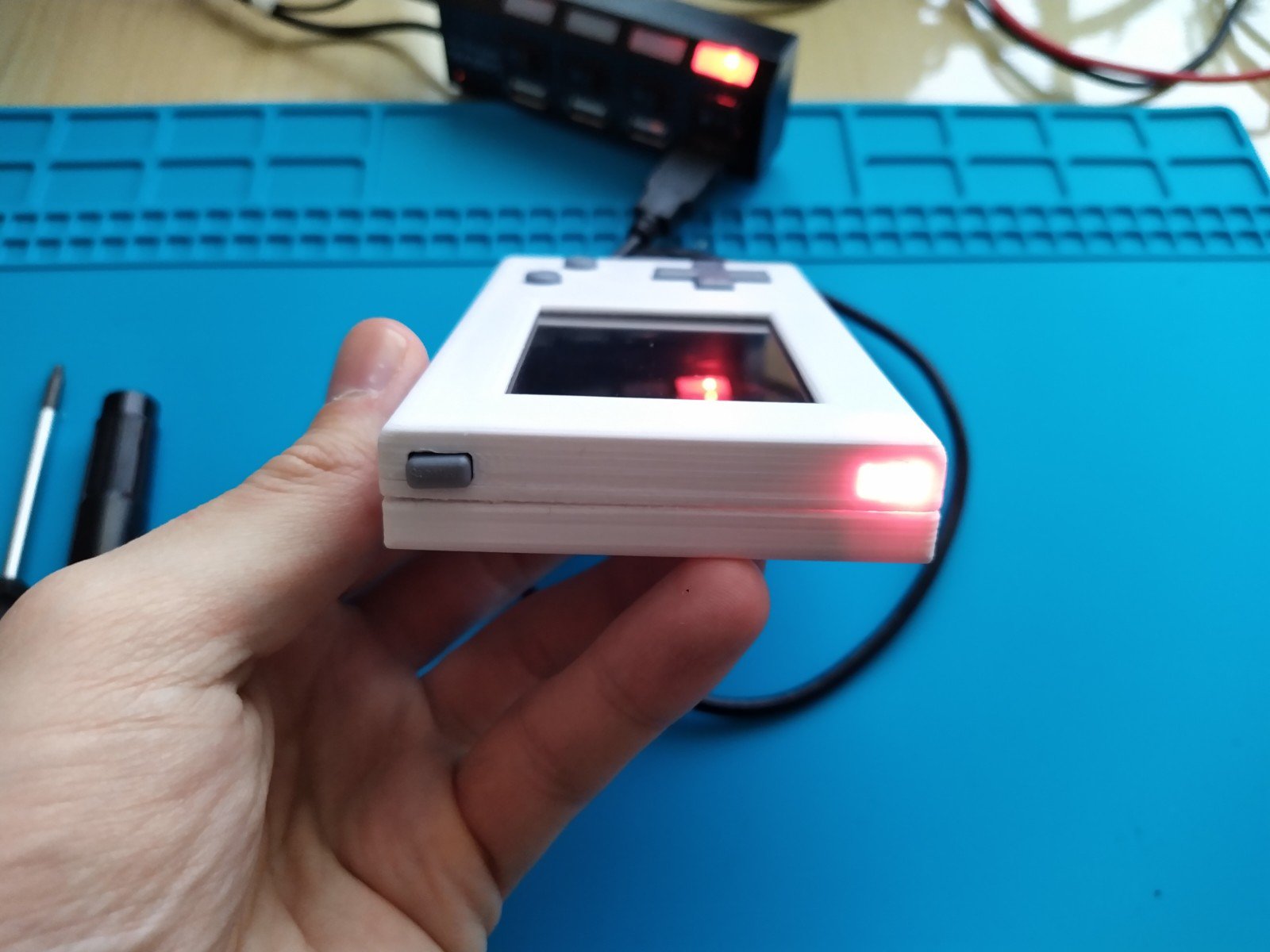

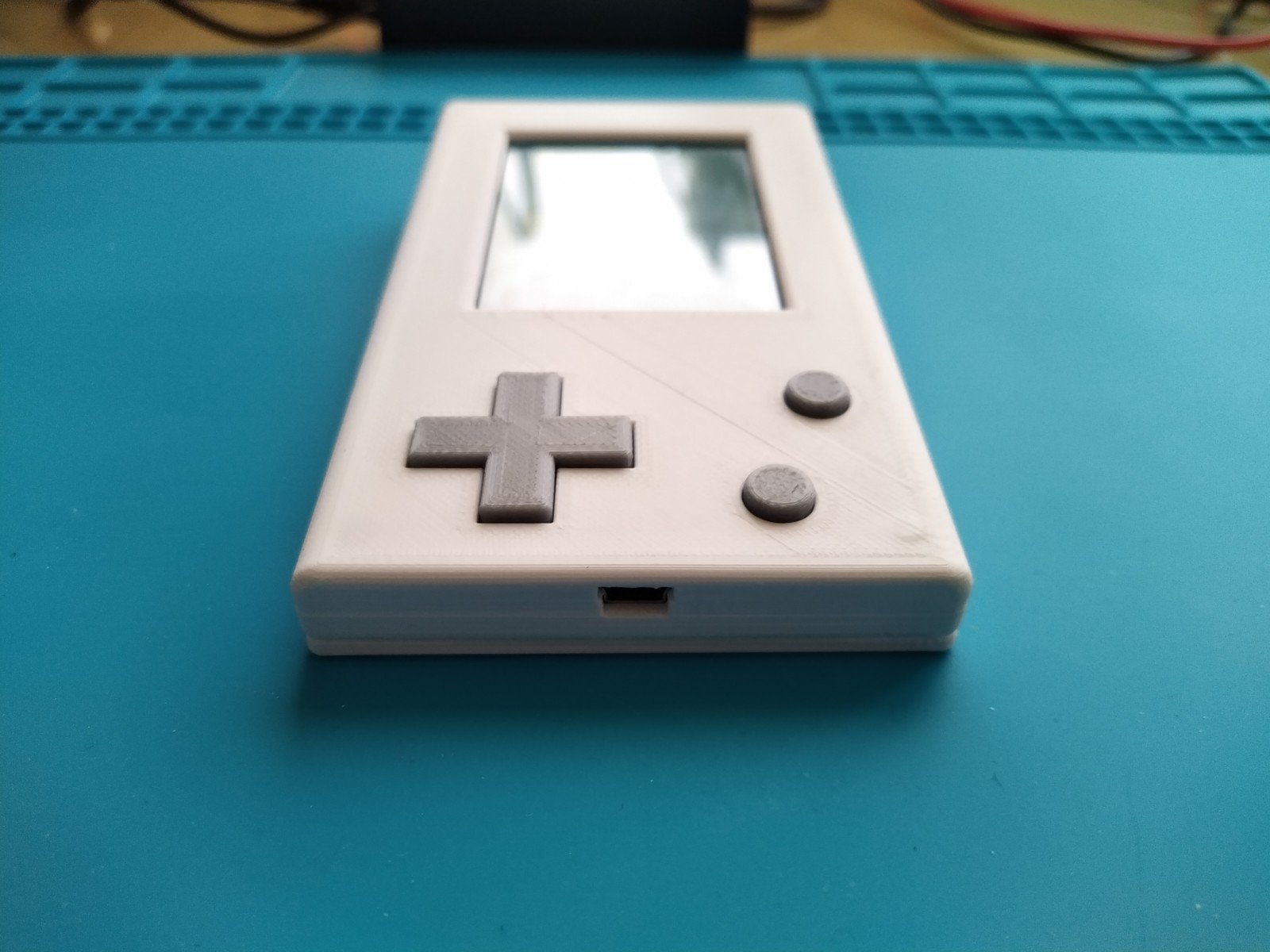

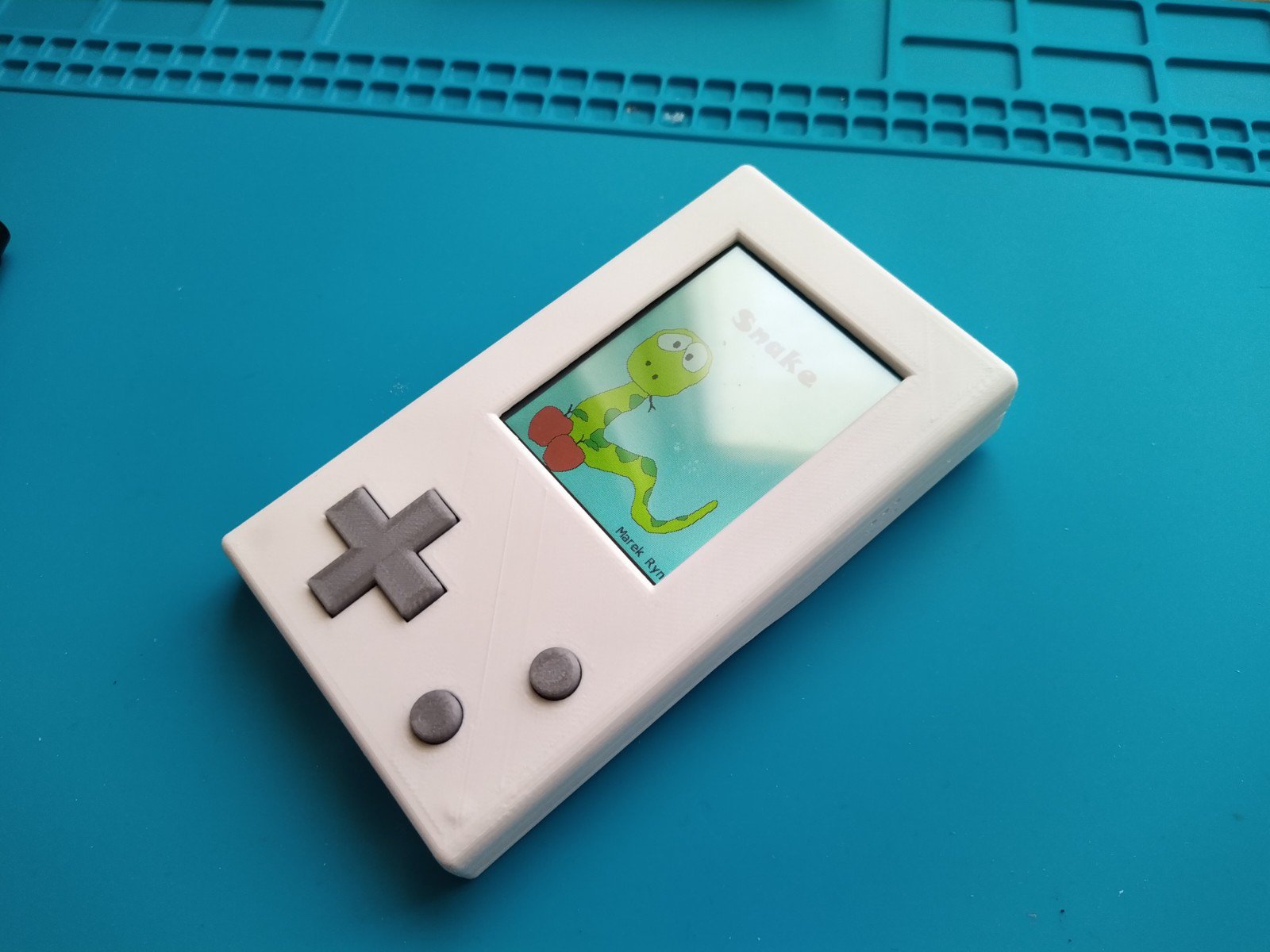

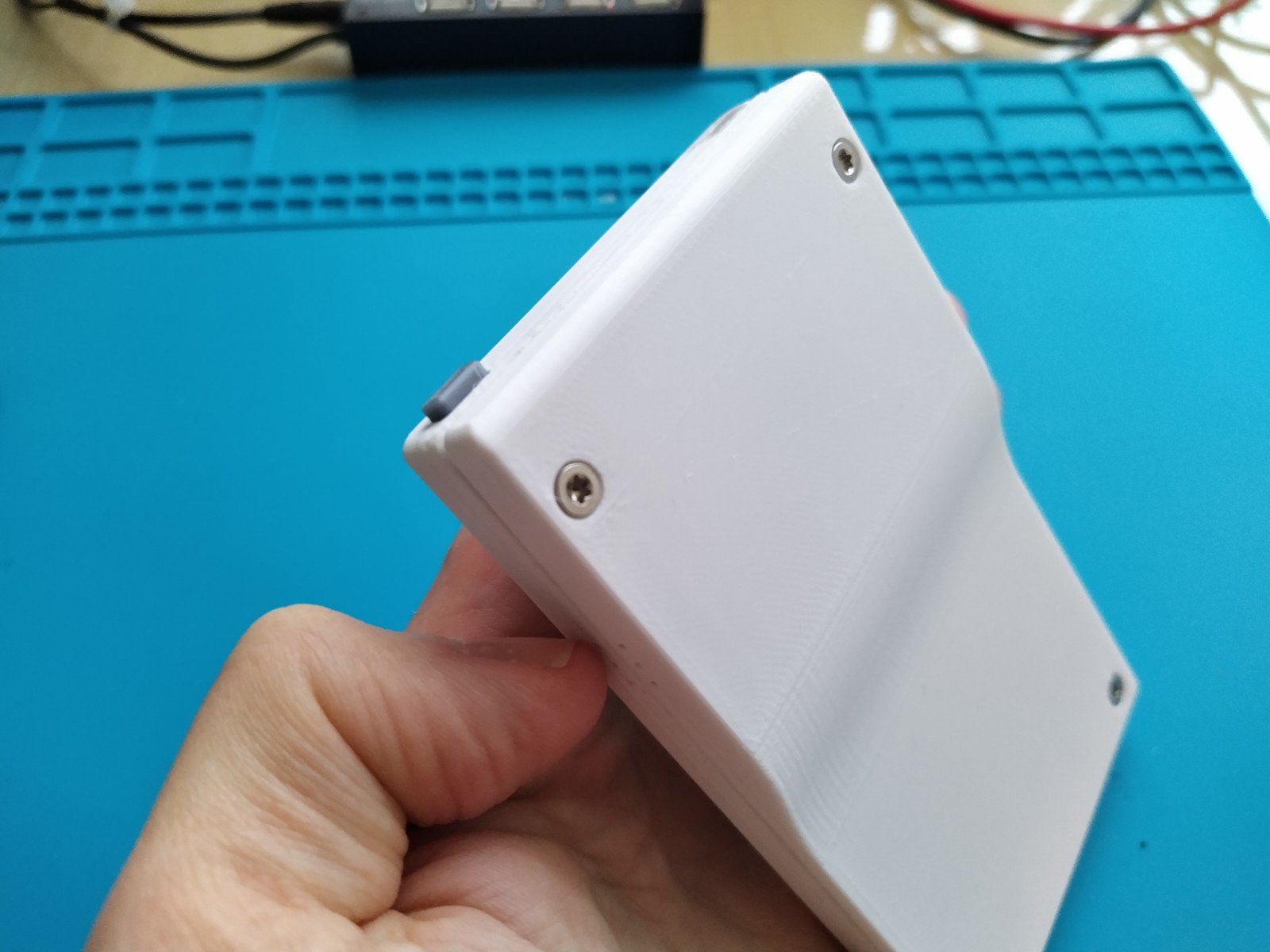

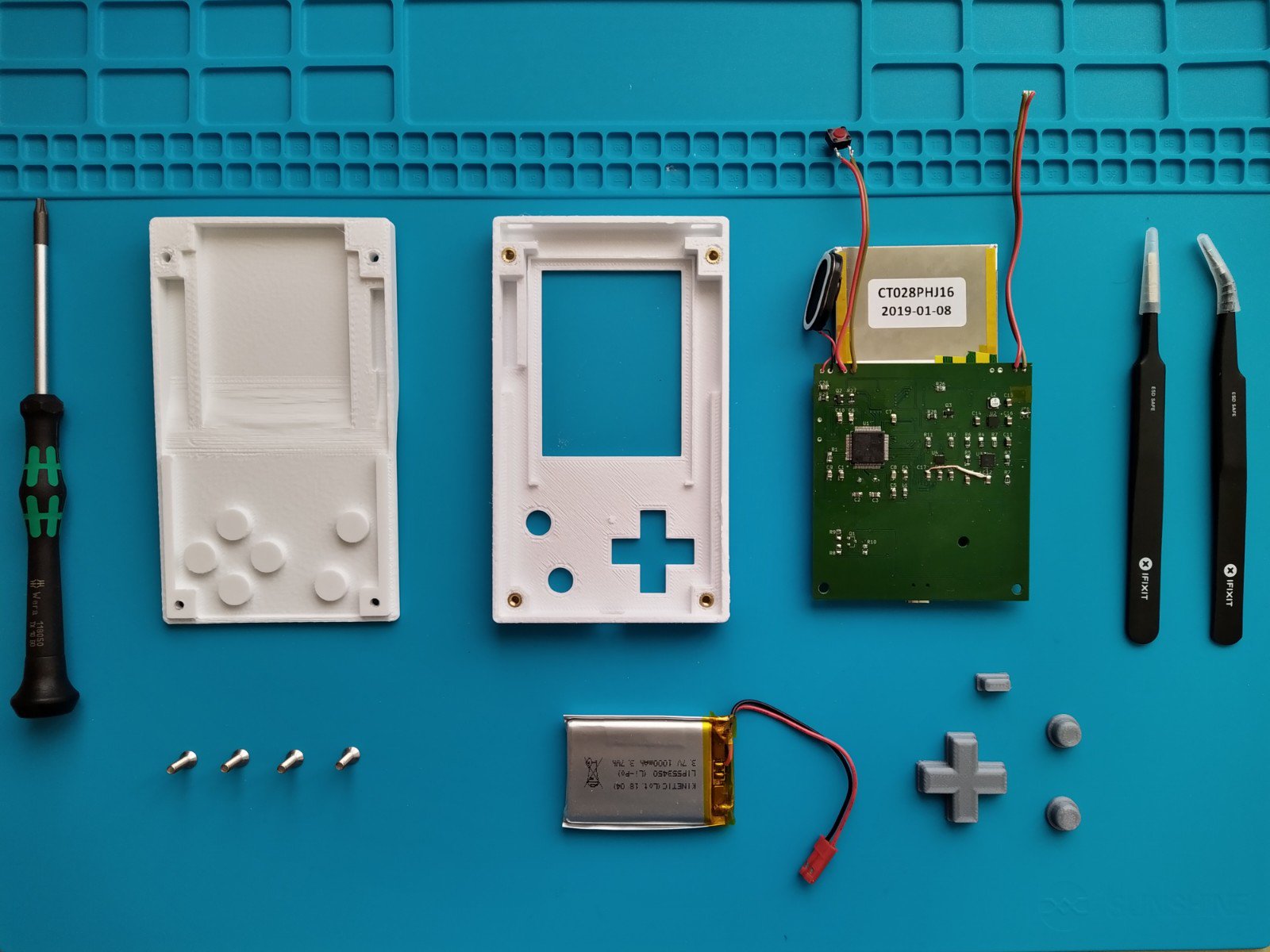

Ostatecznie konsolka wygląda następująco:



A tu filmiki z działania konsolki:

1. Intro gry



2. Game play:

3. Animacje na Game Over



PODSUMOWANIE:

Ostatecznie jestem zadowolony z projektu. Wiele się przy nim nauczyłem i przy okazji powstała fajna zabawka dla synka. Nie wszystko poszło jednak idealnie.

Przy montażu okazało się że mam błąd w schemacie, co przełożyło się na błąd na płytce. Na szczęście dało się to załatwić jednym mostkiem i jednym cięciem ścieżki.

Zaprojektowałem też połączenie USB (pull up D+ z opornikiem do 3,3V itp...). Ostatecznie nie udało mi się jednak połączyć z mikrokontrolerem przez USB. Urządzenie było wykrywane, ale cokolwiek robiłem nie dało się zainstalować poprawnych sterowników.

Gdy zamówiłem lepszy STM32F103, okazało się że wyższe wersje różnią się od tej zainstalowanej na NUCLEO (najuboższa). Nie tylko mają więcej pamięci ale też DAC, I2S, sprzętową obsługę kart SD itd... funkcje których tak mi brakowało. No nic... już było za późno na zmianę projektu.

Pozdrawiam,
Marek



[Paatryk93]

Gratuluje projektu, wyszło bardzo schludnie i estetycznie 🙂

[Anonim]

Jeśli projekt nie jest jeszcze zamknięty to może warto zainteresować się tym projektem https://hackaday.com/2014/10/23/a-complete-c64-system-emulated-on-an-stm32/ może stanowić punkt wyjścia dla dalszego rozwijania projektu i nie trzeba pisać własnych gier :) IMHO paradroid rox :D

[MR1979]

Projekt jest chwilowo zamknięty, bo niedługo zaczynam kolejny. Tymczasem w wolnej chwili poprawię i zamówię nowe PCB, oraz wykonam drugi egzemplarz. Ale nie wykluczam kiedyś wersji 2.0. Zapewne będzie na F4 🙂

PS: Pisanie gier to przyjemność 🙂

Jako bonus na zakończenie na GitHuba wrzuciłem bibliotekę obsługi wyświetlacza na 16-bitową linię danych oraz narzędzia do kompresji grafiki oraz fontów.

https://github.com/MarekRyn/ILI9341-Toolkit
